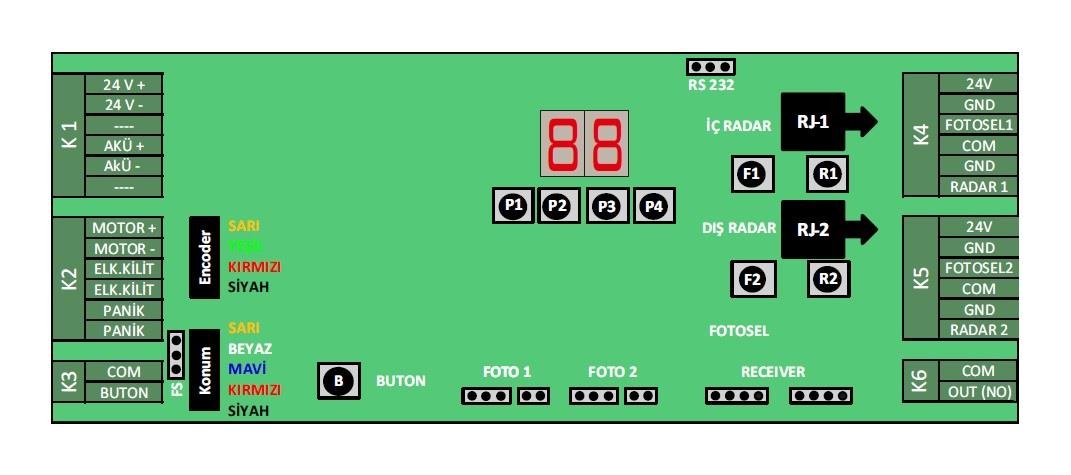

1r-tec R2 Otomatik Kapı Kontrol Kartı
R2, r-tec otomatik kapı serisinin (sürgülü, tek kanat, teleskopik, döner) standart kontrol kartıdır. Tek başına yedek parça olarak sipariş edilebilir; mevcut otomatik kapı kontrol kartı değişimi ihtiyaçlarında bayilerin tercih ettiği üründür.
Sürdürülebilirlik notu
R2 kartının selektör + fotosel + kart okuyucu giriş kombinasyonu, kapının trafiğe göre değişken çalışma profilini destekler — yoğun saatlerde tam açık, mesai dışı saatlerde gece modu otomatik geçişle enerji tasarrufu sağlar.
Teknik özellikler
- Besleme: 230 V
- Motor sürücü: 100 W DC otomatik kapı motoru
- Selektör: 5 modlu (tam açık / yarı açık / tek yön / gece / manuel)
- Giriş kanalları: fotosel + radar + kart okuyucu
- Bekleme süresi: 1–60 sn (programlanabilir)
- Acil durum: acil açma kontağı + akü / UPS geri besleme
Mod ve programlama
Beş modlu selektör, kapının çalışma profilini günün saatine ve trafiğe göre ayarlar: yoğun saatlerde tam açık, ısı kaybını sınırlamak için yarı açık, yalnızca giriş veya çıkışa izin veren tek yön, mesai dışında kart veya anahtarla sınırlı gece ve servis için manuel mod. Açılış hızı, kapanış hızı ve bekleme süresi kart üzerinden ayrı ayrı programlanır; güvenlik fotoseli kapanış sırasında engel algıladığında kanat otomatik olarak yeniden açılır.
Teknik doküman
R2 otomatik kapı kontrol kartı kullanım kılavuzuna bu sayfadaki indirme bölümünden ulaşabilirsiniz. Terminal şeması ve mod programlama detayları için satış ekibimizle iletişime geçebilirsiniz.
Kurulum ve Devreye Alma
R2 otomatik kapı kontrol ünitesi, montaj sonrası limit öğrenmesi ve çalışma modunun seçilmesiyle devreye alınır. Genel akış:
- Limit öğrenmesi: Enerji verildiğinde ekranda sırayla 1-2-3 görünmesi normal limit öğrenmesidir; kapı çalışmıyor ve 1-2-3 kalıcıysa mekanik montaj (kanadın kılavuza oturması, gergi makarası baskısı) kontrol edilir.
- Çalışma modu: Kapının davranışı (otomatik, sürekli açık, kış modu vb.) selektör ile seçilir.
- Parametre ve hata kodları: Ekran kodları (o1-o9, 10, St) arızanın kaynağını gösterir; itme gücü gibi parametreler (örneğin kapanma yönünde C4) model kılavuzundaki aralıkta ayarlanır. Geçici kod, ünitedeki P2 (ESCAPE / Çıkış) tuşu 3 saniye basılı tutularak silinir.
- Güvenlik: Fotoseller bağlanır ve test butonlarıyla doğrulanır.
Parametre değişiklikleri yalnızca eğitimli ekip tarafından yapılmalıdır.
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
r-tec R2 kontrol kartında hata LED'i yanıyor
R2 kontrol kartında hata; üst panel LED'leri yanıp sönme paterniyle bildirilir. Tipik kodlar: motor encoder hatası, sensör bağlantısı, fotosel hattı, sabit nesne algılama. İlk müdahale: kart yanındaki etiketten LED kod açıklamalarını okuyun veya modelin kullanım kılavuzunda yer alan kod tablosuna bakın. Pil değişimi ve fabrika ayar reseti kılavuzda tariflidir. Yazılım veya recovery gerektiren durumlar için kartı sökmeyin, yetkili servisi çağırın.
Otomatik (yaya) kapı R2 kontrol ünitesinin ekranında arıza uyarı kodu görüyorum (o1-o9, 10, St)
R2 ünitesinin ekran kodları arızanın kaynağını gösterir: o1 kapı açılırken sıkıştı, o2 kapı kapanırken sıkıştı, o3 yüksek akım koruması, o4 buton arızalı, o5 radar arızası (sık karşılaşılan sebep: radar hassasiyetinin fazla açık olması nedeniyle sürekli komut), o6 mekanik sıkışma, o7 akü voltajı düşük, o8 fotosel arızası (sensörler birbirini görmüyor veya kablo hasarlı; ünitedeki fotosel test butonlarıyla kaynak bulunur), o9 şebeke voltajı düşük, 10 encoder hatası (encoder/kablo arızası ya da reset sırasında mekanik sıkışma), St servis zamanı. Enerji verildikten sonra ekranda sırayla 1-2-3 görünmesi normal limit öğrenmesidir; kapı çalışmıyor ve 1-2-3 kalıcıysa mekanik montaj (kanat kılavuza tam oturmamış veya gergi makarası baskısı) kontrol edilir. o2 gibi anlık sıkışma kodları kapı çalışmaya devam ettiği için müdahale gerektirmez; ekrandaki kod, ünitedeki P2 (ESCAPE / Çıkış) tuşu 3 saniye basılı tutularak silinir. Parametre değişiklikleri yalnızca eğitimli ekip tarafından yapılmalıdır.
Otomatik (yaya) kapı kapanma ucuna gelince durmuyor, sürekli yeniden limit tanımlıyor
Sebep: kapanma yönündeki itme gücü parametresi (R2 ünitesinde C4) fazla yüksek ayarlı olduğundan kapı, limit noktasını sıkışma sanıp tanımı tekrarlıyor olabilir. İlk müdahale: C4 itme gücü parametresini birkaç birim (tipik 5 birim) düşürün, ardından enerjiyi kesip yeniden verin; kapı limit tanımını yeniden yapacaktır. Parametre değerleri yalnızca model kılavuzundaki aralıkta, eğitimli ekip tarafından değiştirilmelidir.
