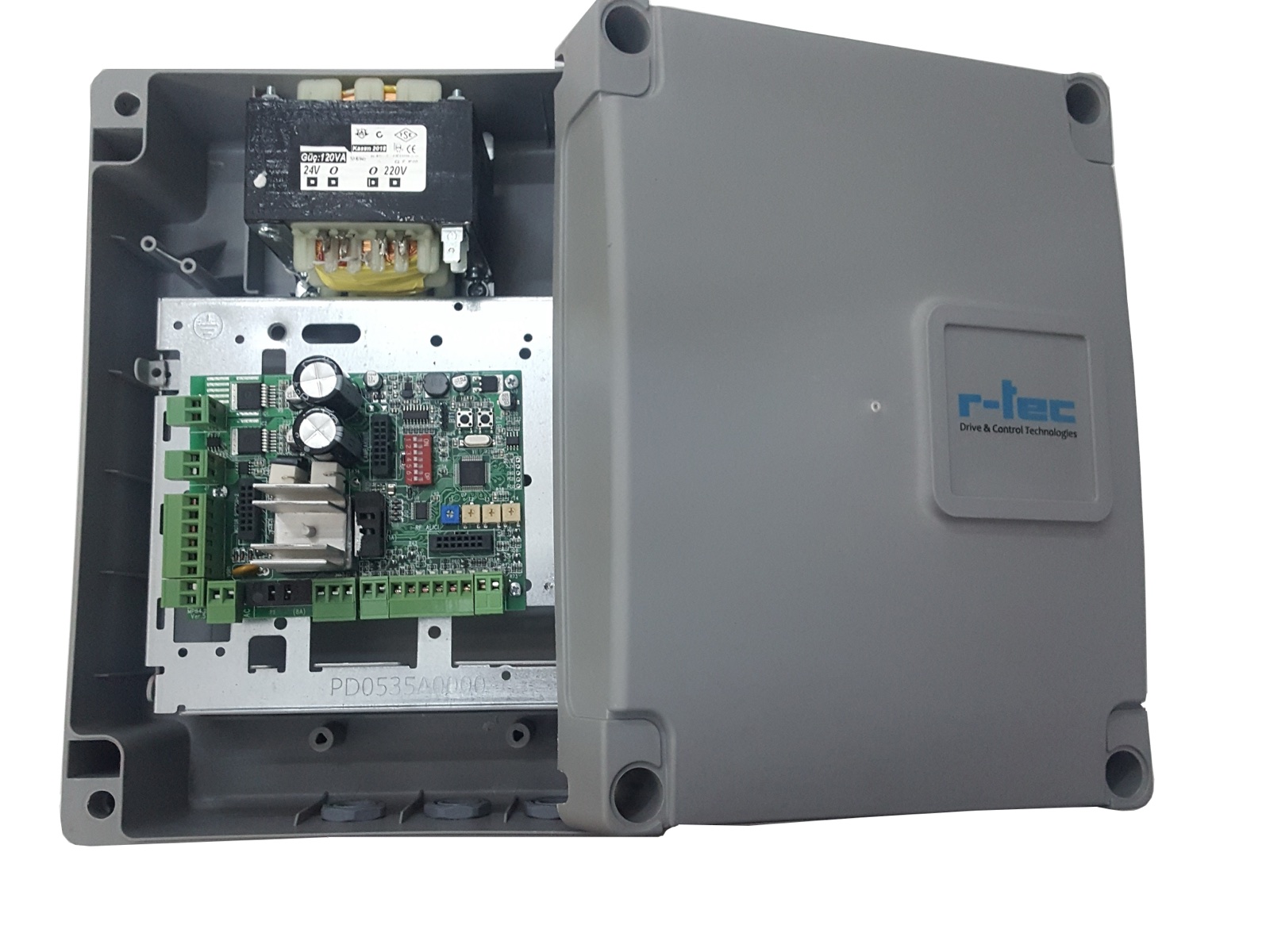

r-tec G24 Evrensel Kontrol Kartı
r-tec’in 24 V DC bahçe ve dairesel kanatlı motor ailesini tek karttan yönetmek için G24 geliştirildi. KING 524F / Couper 24 / Prince 24 / Jet 24 gibi yaygın modeller karta ön tanımlı senaryolarla gelir; böylece bayi, sahada ayrı kart aramadan hızlı devreye alma yapar.
Kapsam r-tec gamıyla da sınırlı değil: uygun ara bağlantılarla G24, sahadaki birçok markanın 24 V DC kontrol kartının yerine yedek kart olarak devreye alınabilir. Servis çantasında tek yedek kartla birden çok sisteme müdahale edebilmek, kartın çıkış fikrinin ta kendisidir.
Öne çıkan özellikler
- LCD ekran üzerinden tek-kart-çok-motor seçimi
- Programlanabilir yumuşak kalkış ve yumuşak duruş
- Otomatik kapanma zamanlayıcısı
- Sınır anahtarı + enkoder okuma desteği
- Bluetooth modülü opsiyonu (mobil parametre okuma)
Teknik doküman
G24 evrensel kontrol kartı teknik dokümanına bu sayfadaki indirme bölümünden ulaşabilirsiniz. Devre şeması ve motor senaryosu programlama detayları için satış ekibimizle iletişime geçebilirsiniz.
Kurulum ve Devreye Alma
G-24 evrensel kontrol kartı, bağlandığı motor tipine göre çalışır; doğru devreye alma bu tipin doğru tanımlanmasıyla başlar. Genel akış:
- Besleme ve motor bağlantısı: Kart beslemesi ile motor uçları klemenslere bağlanır; enerji vermeden önce bağlantılar kontrol edilir.
- Motor tipi seçimi: BT2 butonuyla kapı tipi (dairesel, bariyer, yana kayar, seksiyonel) seçilir ve seçim, karttaki motor tipi LED’inden (Led 5) doğrulanır.
- Yön ve limit: Açma komutunda kapı ters yöne gidiyorsa yön DIP switch’i ile düzeltilir; ardından açık ve kapalı uçlarda limit öğrenmesi yapılır.
- Motor gücü: Hareket zayıf kalıyorsa motor gücü trimpotu küçük adımlarla ayarlanır (G-24’te trimpot saat yönünde artırılır, tersine çevrildiğinde kısılır).
- Kumanda ve güvenlik: Uzaktan kumanda tanıtılır; fotosel ve sinyal lambası gibi güvenlik aksesuarları bağlanır.
Tüm parametre ayarları yalnızca eğitimli ekip tarafından, model kılavuzundaki değerlere göre yapılmalıdır.
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
GATE 24 kontrol kartında butona basınca kapı az hareket edip duruyor, ne yapmalıyım?
Motor gücü trimpotu (T1) düşük kalmış olabilir; T1'i kademeli olarak arttırın (GATE 24 kartında trimpot saat yönünde artırılır, saat yönünün tersine çevrildiğinde kısılır). Trimpot maksimumda dahi açılmıyorsa kapının mekaniğinde sıkışma olabilir. Trimpot ayarı yalnızca model kılavuzundaki aralıkta, eğitimli ekip tarafından yapılmalıdır.
-
GATE 24 kartında diğer LED'ler yanıyor ama işlemci LED'i yanmıyor?
İşlemci anlık gerilim dalgalanmasında kendini korumaya almış olabilir. Enerjiyi kesip kart üzerindeki tüm LED'ler sönünce yeniden verin (reset). İşlemci LED'i hâlâ yanmıyor ve kart komutlara tepki vermiyorsa mikroişlemci arızalanmıştır; kartın yetkili servisçe değerlendirilmesi veya değiştirilmesi gerekir.
