Hızlı seçim
Modeller 12
Modele tıklayarak teknik sayfaya gidin. Teknik dokümanlar PDF olarak bu siteden sunulur.
Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Tesis şebekesi seçenekleri 220 V tek-faz / 380 V trifaze
- Çıkış güç aralığı 0,75 – 2,2 kW (kart bazlı)
- Kontrol ünitesi sayısı 6
- Premium varyant GIGA Sedo (Sommer Antriebs OEM)
Videolar
Kurulum ve destek rehberleri
Videolar, gösterilen model ve kontrol kartı için uygulama örnekleridir. Diğer ürünlerde genel referans olarak değerlendirilebilir; bağlantı ve ayarlarda ilgili modelin güncel teknik kılavuzu esas alınır.
380A kontrol ünitesi 7 video
Kart tanıtımı, limit ayarı ve emniyet/erişim aksesuarlarının bağlantıları.
380A ve videoda gösterilen 380 kontrol kartı sürümleri için örnekler.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
380A trifaze kontrol ünitesinin kart yapısını ve temel bağlantı noktalarını tanıtan genel bakış.
- 5:54 YouTube’da izle
380A trifaze kontrol ünitesinin kart yapısını ve temel bağlantı noktalarını tanıtan genel bakış.
- 1:58 YouTube’da izle
380A kontrol ünitesinde kapının açılma ve kapanma sınırlarının tanıtılmasına ilişkin uygulama.
- 0:32 YouTube’da izle
Pnömatik emniyet kenarının 380A kontrol kartına bağlantısını ele alan kısa uygulama.
- 1:30 YouTube’da izle
Emniyet fotoselinin 380A kontrol kartına bağlantısını gösteren teknik rehber.
- 0:58 YouTube’da izle
Araç algılama için kullanılan loop dedektörün 380A kontrol kartıyla bağlantısına ilişkin örnek.
- 0:49 YouTube’da izle
Kapı altı optik emniyet sensörünün 380A kontrol kartına bağlantısını ele alan uygulama.
- 1:04 YouTube’da izle
380 kontrol kartına harici kumanda alıcısı bağlanmasına ilişkin uygulama örneği.
I-380 kontrol ünitesi 6 video
Çalışma süresi tanıtma, fotosel, pnömatik emniyet, loop dedektör ve alıcı.
I-380 kullanılan sistemler için; kapı mekaniğinin montaj kılavuzu değildir.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
I 380 endüstriyel kapı kontrol kartının yapısına ve temel bağlantı noktalarına genel bakış.
- 3:54 YouTube’da izle
I 380 endüstriyel kapı kontrol kartının yapısına ve temel bağlantı noktalarına genel bakış.
- 0:36 YouTube’da izle
Pnömatik emniyet kenarının I 380 kontrol kartına bağlantısını gösteren kısa rehber.
- 1:17 YouTube’da izle
Emniyet fotoselinin I 380 kontrol kartıyla bağlantısına ilişkin teknik uygulama.
- 0:59 YouTube’da izle
Araç algılama loop dedektörünün I 380 kontrol kartına bağlantısını ele alan örnek.
- 0:56 YouTube’da izle
I 380 kontrol kartına harici uzaktan kumanda alıcısı bağlanmasını gösteren rehber.
- 1:24 YouTube’da izle
I 380 kontrol ünitesinde motor çalışma süresinin tanıtılmasına ilişkin uygulama.
220 kontrol kartı 6 video
Motor, fotosel, flaşör, harici alıcı ve Fix Code kumanda bağlantıları.
Videoda gösterilen r-tec 220 kartı için; yalnız besleme gerilimi kart uyumluluğunu göstermez.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
r-tec 220 kontrol kartının yapısını ve temel bağlantı noktalarını tanıtan genel bakış.
- 2:48 YouTube’da izle
r-tec 220 kontrol kartının yapısını ve temel bağlantı noktalarını tanıtan genel bakış.
- 1:26 YouTube’da izle
Emniyet fotoselinin r-tec 220 kontrol kartına bağlantısını gösteren rehber.
- 0:21 YouTube’da izle
İkaz flaşörünün r-tec 220 kontrol kartına bağlantısını ele alan kısa örnek.
- 1:06 YouTube’da izle
r-tec 220 kontrol kartına harici uzaktan kumanda alıcısı bağlanmasına ilişkin rehber.
- 0:48 YouTube’da izle
Motorun r-tec 220 kontrol kartına bağlantısını ele alan kısa teknik uygulama.
- 0:48 YouTube’da izle
Fix Code kumandanın tanıtılması ve kayıtlı kumanda hafızasının silinmesine ilişkin uygulama.
Genel bakış
Endüstriyel bir tesiste tek bir motor her kapıya yetmez; endüstriyel seksiyonel, hangar, büyük gabari ve HPVC kapıların her birinin tahrik ve kontrol ihtiyacı farklıdır. r-tec endüstriyel kapı portföyü bu ihtiyacı, her biri belirli bir tesis şebekesi, kapı tipi ve uygulama segmenti için optimize edilmiş 6 ayrı kontrol ünitesiyle karşılar. Sahaya doğru ünitenin seçimi bayi konfigürasyonunda netleşir.
Kontrol ünitesi seçim matrisi
| Ünite | Şebeke | Hedef ürün | Sürüş tipi | Pazar |
|---|---|---|---|---|
| 220-K | 220 V tek-faz | Kompakt endüstriyel | Direct-drive | Küçük tesis |
| 380A | 380 V trifaze | Açık kart endüstriyel | Direct-drive | Panel montaj |

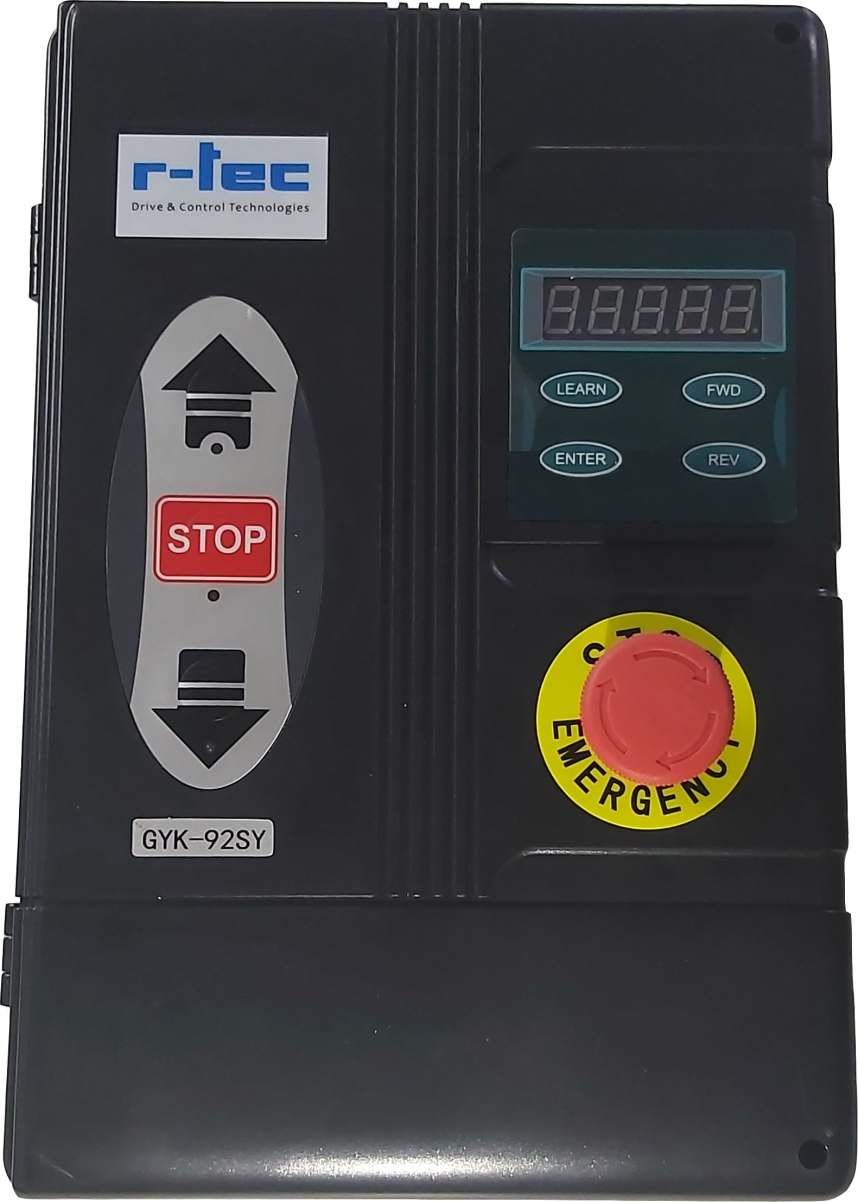

| GYK-92 SY | 220 V / 380 V | Garaj-yer kapı | Özel uygulama | Niş senaryolar |
| I-380 | 380 V trifaze | Endüstriyel seksiyonel | Direct-drive | Standart endüstri |

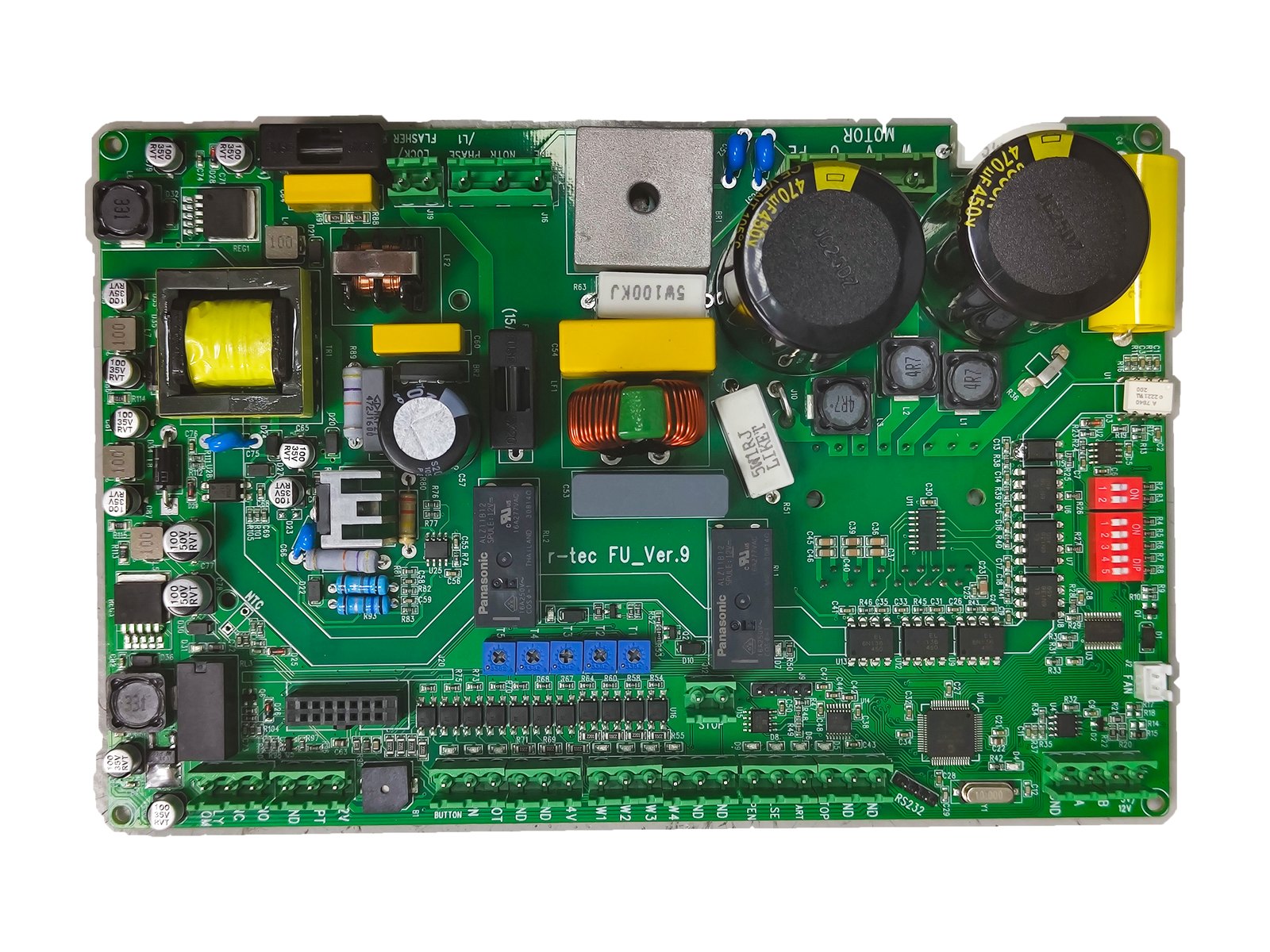

| FU | 220 V tek-faz | HPVC + yana kayar | Inverter (VFD) | HPVC + 220 V tesis |

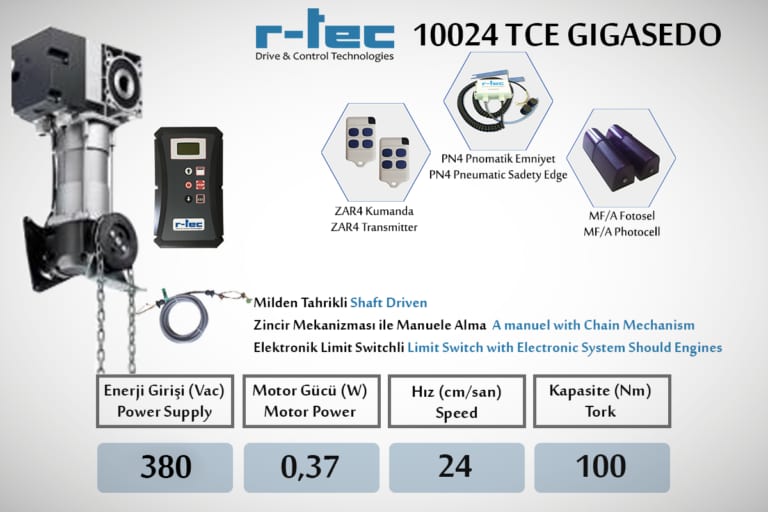

| GIGA Sedo | 3 × 400 V trifaze | Premium hangar | Inverter | Otomotiv + lojistik |
Kapı tipi, uygun ünite
| Kapı tipi | Önerilen kontrol |
|---|---|
| NORMTOR Endüstriyel Seksiyonel (SIRIUS motor) | I-380 (380 V trifaze) |
| NORMTOR Hangar (Yana Katlanır / İki Kanat) | I-380 veya GIGA Sedo (büyük gabari) |

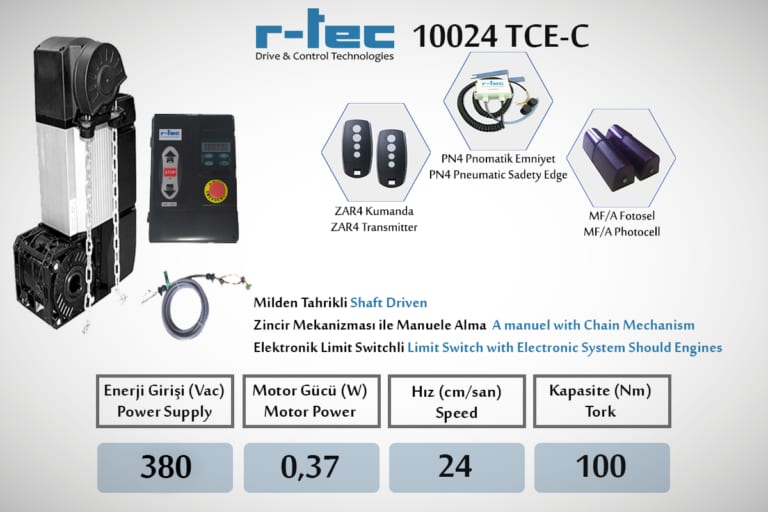

| NORMTOR Full Vision (10024 motor) | GIGA Sedo (premium) |
| NORMTOR Garaj Seksiyonel | Pull1000 (sırt motor) |
| ALKUR HPVC (RAPID 35-180 motor) | FU (220 V inverter zorunlu) |
| Küçük tesis kompakt | 220-K (220 V) veya GYK-92 SY |
Şebeke ve sürüş seçimi
220 V tek-faz tesis:
- Kompakt direct-drive: 220-K
- HPVC veya yana kayar inverter sürüş: FU
- Özel uygulama: GYK-92 SY
380 V trifaze tesis:
- Standart endüstriyel direct: I-380 (en yaygın)
- Açık kart panel montaj: 380A
- Premium otomotiv/lojistik: GIGA Sedo
Hedef projeler
- Endüstriyel üretim tesisi kapı portföyü
- Lojistik terminal ve kargo dağıtım merkezi
- Otomotiv fabrikası tedarik + üretim hattı
- Soğuk hava deposu + gıda + ilaç tesisleri
- Liman + organize sanayi bölgesi (OSB)
- Tarımsal işletme + büyük çiftlik girişi
Saha disiplini
Endüstriyel kapı tahriklerinde kontrol ünitesi, inverter ve acil durum zinciri aynı projede uyumlu seçilmelidir. Proje değerlendirmesinde:
- Şebeke voltajı + faz sayısı, 220 V tek-faz mı, 380 V trifaze mi?
- Kapı tipi + ağırlık + boyut, Hangi r-tec motor uyumu?
- Çalışma frekansı, Günlük aç-kapa döngü sayısı.
- Soft start gereği, HPVC = zorunlu; seksiyonel = opsiyonel.
- Akıllı entegrasyon, KGS, OGS, induction loop, RS485 ihtiyacı.
- Premium estetik / fonksiyon, Sommer ortaklığı + LCD menü gereği var mı?
Bayilerimiz saha ölçüleri ve kullanım profiline göre uygun kontrol kombinasyonunu önerir; yanlış ünite seçimi motor termal koruma çalışmasına ve uzun ömür problemlerine yol açar.
Model notları
Kontrol ünitesi, inverter ve acil durum zincirinin aynı projede birbiriyle uyumlu seçilmesi şarttır. Hangi kartın hangi motora uyduğunu gösteren detaylı eşleştirme matrisini her motor ürün sayfasındaki “Uyumlu kontrol kartı” alanında bulabilirsiniz.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Üretim tesisi ve fabrika
- Lojistik deposu
- Hangar ve büyük gabari yapı
- Soğuk hava deposu
- Otomotiv üretim hattı
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
Hangi kontrol kartı hangi motorla çalışır?
Eşleşme besleme tipine ve motorun sürüş biçimine göre kurulur. Trifaze doğrudan tahrikli motorlarda I-380 kartı kullanılır; kart faz sırasını ve faz kaybını denetler. Tek faz şebekeden trifaze motor sürülecekse FU frekans dönüştürücü zorunludur ve HPVC kapılarda yumuşak kalkış için de bu kart gerekir. Büyük gabari kapılarda GIGA Sedo, ekran üzerinden hata mesajı ve olay tarihçesi tuttuğu için önerilir. GYK-92 SY ise kendi motoruyla (GYM100S-2) paket hâlinde sunulan bütünleşik bir üniteyi ifade eder. Portföyde altı kontrol ünitesi bulunur ve çıkış gücü kart bazında 0,75 ile 2,2 kW arasında değişir.
-
Kontrol kartı seçimi motor seçiminden sonra mı yapılır?
İkisi birlikte kararlaştırılır, çünkü kart motorun besleme ve sürüş biçimini belirler. Sıra şöyle işler: kanat ağırlığı ve kapı ölçüsünden tork sınıfı çıkar, sahadaki şebeke (220 V tek faz ya da 380 V trifaze) kart ailesini daraltır, kullanım yoğunluğu ve izleme ihtiyacı da premium karta geçip geçmeyeceğinizi belirler. Kartı sonradan değiştirmek kablolama ve öğretme işini yeniden gerektirdiği için proje aşamasında netleştirmek daha ekonomiktir. Ölçü ve şebeke bilgisini paylaştığınızda eşleşmeyi biz teyit ediyoruz.
