2Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Panel kalınlığı 40 mm
- Dolgu Poliüretan 40 kg/m³
- Galvanize sac kalınlığı 0,40 mm
- Panel ısı satırı, şartname referansı 0,604; basılı birim belirsiz, tüm kapı U değeri olarak doğrulanmış değildir
- Panel ses izolasyonu (R'w), şartname referansı 26 dB
- Rüzgâr direnci EN 12424 Class 3 (SP 3P00659D test konfigürasyonu)
Tüm teknik özellikleri görün (16)
Standart
| Özellik | Değer |
|---|---|
| Su sızdırmazlığı | Teknik şartname gereksinimi: EN 12425 Class 2 |
Mekanik
| Özellik | Değer |
|---|---|
| Yataklama tipleri | Standart / Giyotin / Yüksek / FHL tavan eğimli |
| Torsiyon yay ömrü | 15 000 standart · 25 000 / 50 000 / 100 000 opsiyonel |
| Çelik taşıyıcı halat | 6×19 tel · 200 kg/mm² çekme dayanımı |
Renk
| Özellik | Değer |
|---|---|
| Standart renk | RAL 9002 standart; diğer RAL renkleri talebe bağlı |
Boyutlar
| Özellik | Değer |
|---|---|
| Referans maks. genişlik | 8 000 mm |
| Referans maks. yükseklik | 7 000 mm |
| Servis kapısı (opsiyonel) | 840 × 1840 mm (genişlik ≤ 5 000 mm) |
Panel
| Özellik | Değer |
|---|---|
| Panel yükseklik seçenekleri | 460 / 500 / 560 / 610 mm |
İzolasyon
| Özellik | Değer |
|---|---|
| Sızdırmazlık contası | EPDM · -30 °C'ye kadar esneklik |
Videolar
Kurulum ve destek rehberleri
Videolar, gösterilen model ve kontrol kartı için uygulama örnekleridir. Diğer ürünlerde genel referans olarak değerlendirilebilir; bağlantı ve ayarlarda ilgili modelin güncel teknik kılavuzu esas alınır.
I-380 kontrol ünitesi 6 video
Çalışma süresi tanıtma, fotosel, pnömatik emniyet, loop dedektör ve alıcı.
I-380 kullanılan sistemler için; kapı mekaniğinin montaj kılavuzu değildir.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
I 380 endüstriyel kapı kontrol kartının yapısına ve temel bağlantı noktalarına genel bakış.
- 3:54 YouTube’da izle
I 380 endüstriyel kapı kontrol kartının yapısına ve temel bağlantı noktalarına genel bakış.
- 0:36 YouTube’da izle
Pnömatik emniyet kenarının I 380 kontrol kartına bağlantısını gösteren kısa rehber.
- 1:17 YouTube’da izle
Emniyet fotoselinin I 380 kontrol kartıyla bağlantısına ilişkin teknik uygulama.
- 0:59 YouTube’da izle
Araç algılama loop dedektörünün I 380 kontrol kartına bağlantısını ele alan örnek.
- 0:56 YouTube’da izle
I 380 kontrol kartına harici uzaktan kumanda alıcısı bağlanmasını gösteren rehber.
- 1:24 YouTube’da izle
I 380 kontrol ünitesinde motor çalışma süresinin tanıtılmasına ilişkin uygulama.
Özet
Sanayi ve depolama tesisleri için 40 mm poliüretan dolgulu, EN 13241 kapsamında test raporu bulunan endüstriyel seksiyonel kapı. Standart, giyotin, yüksek ve FHL tavan eğimli yataklama seçenekleri saha ölçülerine göre değerlendirilir; motor ve kontrol sistemi teklif edilen kapı bileşimine göre seçilir.
Genel bakış

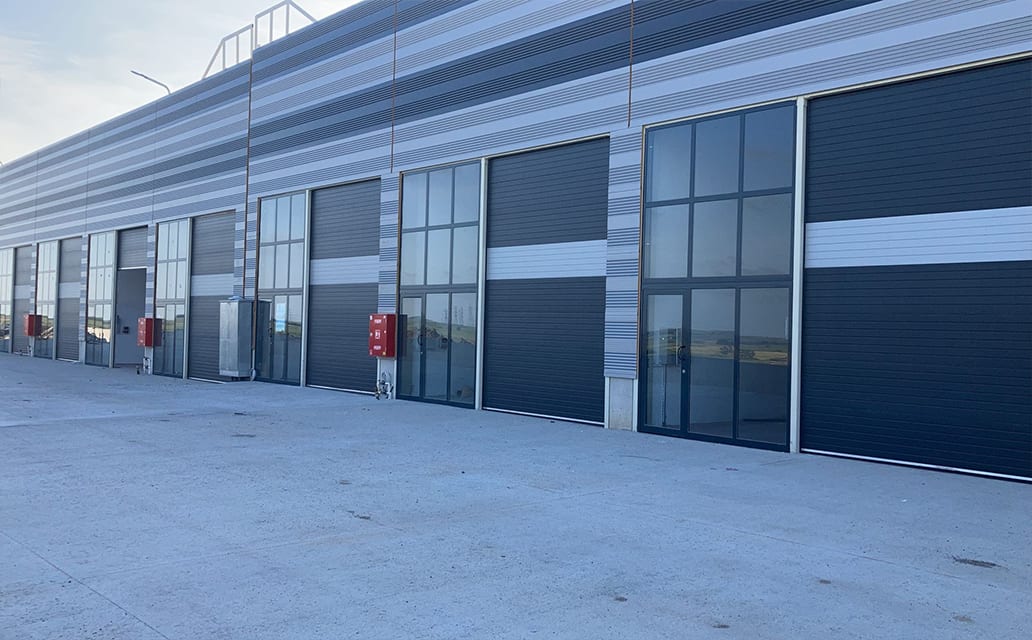

Endüstriyel seksiyonel kapılar, sanayi ve depolama tesislerinde geniş ürün ve araç geçişlerine uygun yüksek yalıtım ve güvenlik sağlayan çözümlerdir. Panellerin iki kenarına monte edilmiş menteşe ve tekerlekler yan raylarda hareket eder; tambura sarılan çelik halatlar ve torsiyon yayların gücü kapı hareketini kolaylaştırır. Doğru yataklama tipi seçimi sayesinde geçiş noktasındaki yükseklik kaybı en aza indirilir.
Çalışma prensibi

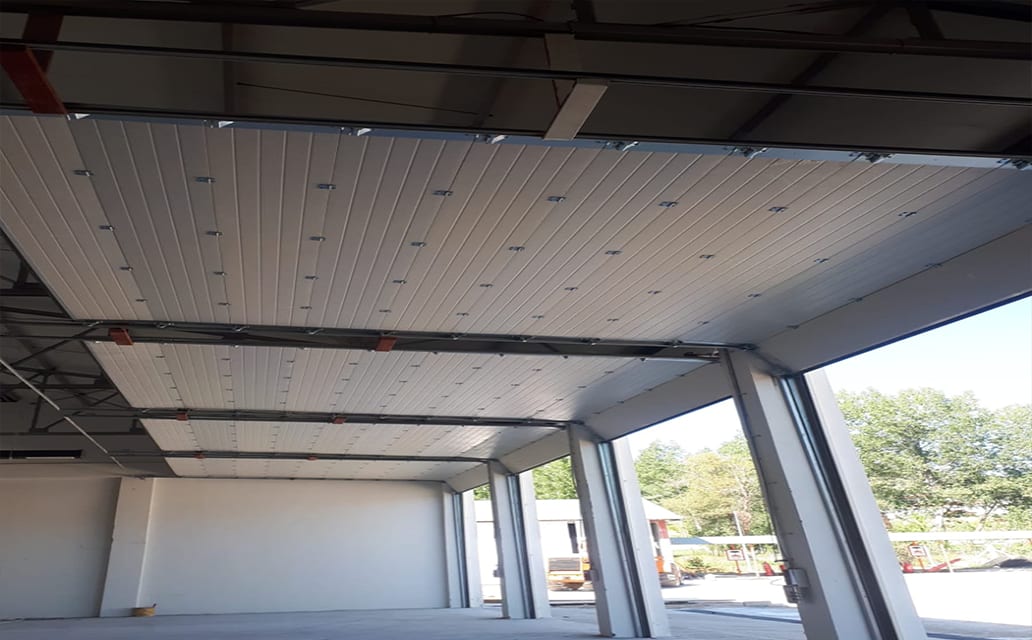

Yataklama, kapının açılacağı yolu tanımlar. Standart tipte kanat tavan altında geriye gider; yüksek tipte önce dikey yükselir; giyotin tipte tamamen yukarı çıkar. FHL rayları çatı eğimini izler. Bu seçeneklerin uygunluğu kapı üstü boşluk, yan boşluklar, motor konumu ve kiriş/tesisat gibi engeller birlikte ölçülerek belirlenir.
Tipik kullanım

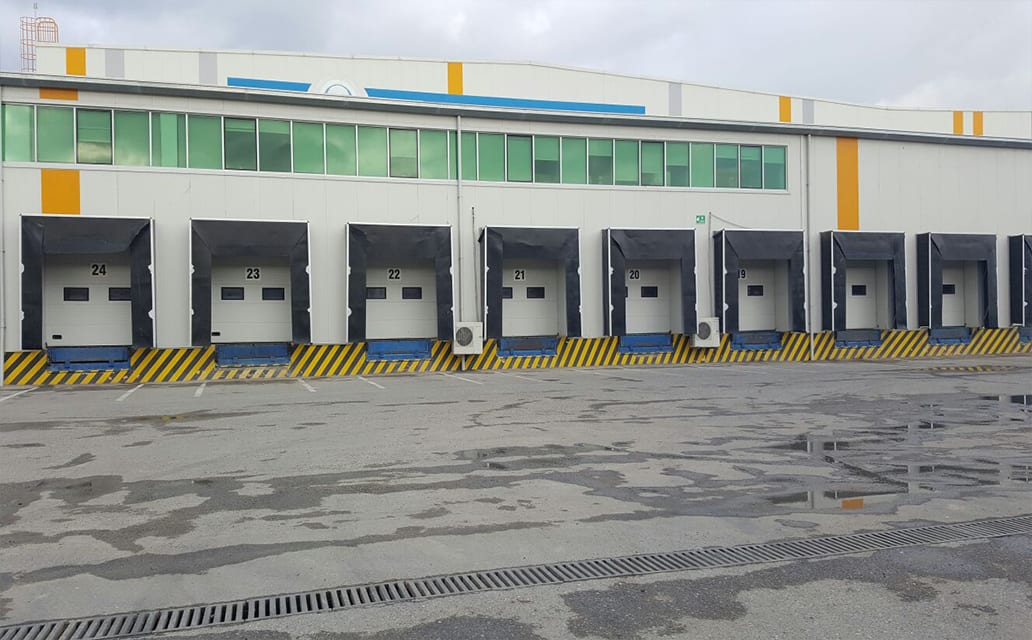

Üretim hatları, lojistik depoları, soğuk hava depoları, otomotiv yan sanayi tesisleri ve servis girişleri tipik uygulama alanlarıdır. Vardiyalı operasyonlarda motor, yay ömrü ve emniyet donanımı gerçek günlük ve tepe-saat çevrim profiline göre seçilir. Parmak koruma emniyetli panel, fotosel ve emniyet bandı gibi bileşenler proje risk değerlendirmesiyle birlikte yapılandırılır.
Avantajlar
Yüksek izolasyon, çift cidarlı 40 mm poliüretan dolgulu panel ısı ve ses yalıtımına katkı sağlar.
Esnek konfigürasyon, 4 farklı yataklama tipiyle tavan-kiriş ölçüsüne göre özelleştirme.
İzlenebilir belge kapsamı, SP test raporu güncel kanıt kapsamıyla; 2020 CE, süresi 2024’te dolan Yerli Malı ve süresi 2020’de dolan EAC nüshaları ise açıkça arşiv olarak ayrı ayrı yayımlanır.
Tam belge seti, teknik şartname, 4 yataklama için ölçü teyit formları ve montaj kılavuzu indirilebilir.
Yataklama ve ölçü seçimi
Yayımlanan endüstriyel ölçü formlarındaki referanslar aşağıdadır. H net geçiş yüksekliğini, HR kapı üstü boşluğu, HL yüksek yataklama ölçüsünü ifade eder; bu referanslar proje ölçü teyidinin yerine geçmez.
| Yataklama | Ölçü formunda istenen geometri |
|---|---|
| Standart | HR = 400 mm; tavan altında yatay ray alanı |
| Yüksek | HR = HL + 350 mm; dikey yükselişten sonra yatay ray alanı |
| Giyotin | HR = H + 350 mm; kanadın tamamen dikey toplanacağı alan |
| FHL | HR, HL ve çatı açısı X birlikte; eğimi izleyen ray yolu |
Dört formda da M = 300 mm motor ayağı yatay ölçü olarak gösterilir; FHL için ek 300 mm dikey baş boşluğu anlamına gelmez. Yataklama seçimi rehberi ve ölçü hazırlığı rehberi aynı terimlerle ayrıntıları açıklar.
Panel değeri ile komple kapı performansı
REV04 İngilizce panel satırında 0,604 k (W/m²) basılıdır; birim belirsiz olduğundan kesin panel veya tüm kapı U değeri olarak kullanılmadan önce güncel üretici beyanı doğrulanmalıdır. Şartnamenin R’w = 26 dB satırı panel referansıdır; teklif edilen kapı konfigürasyonu ayrıca değerlendirilir. PDF. Teklifte panel seçimi ile komple kapının istenen performans kapsamı ayrı belirtilir.
Şartnamenin 2021 tarihli Türkçe bölümünde 840 × 1840 mm servis kapısı, kapı genişliği 5 000 mm’ye kadar; pencere uygulaması 6 000 mm’ye kadar tanımlanır. Servis kapısı veya pencere talebi ölçü formunda gösterilir ve teklif edilen konfigürasyonla teyit edilir.
12 Şubat 2013 tarihli SP 3P00659B raporu, 6040 × 3500 mm Alkur Normtor endüstriyel kapı numunesinde hava geçirgenliği sınıf 2 ve rüzgâr direnci sınıf 3 kaydeder. Bu tarihsel sonuç yalnız rapordaki güçlendirmeli numuneye aittir; serinin her ölçüsü veya güncel teklif için genel performans beyanı değildir.
Teklif öncesinde hangi bilgiler gerekli?
Net geçiş genişliği/yüksekliği, kapı üstü boşluk, sağ ve sol yan boşluklar, motor tarafı ve tavan engelleri ölçü formuna işlenir. Günlük ve tepe saat çevrim profili ile besleme bilgisi, motor ve yay seçiminin de girdisidir. Bu bilgiler projeyi yürüten bayi, distribütör veya iş ortağı üzerinden iletilir.
Geçiş hızının öncelikli olduğu bir açıklıkta seksiyonel ve hızlı PVC karşılaştırması ürün seçimini tamamlar.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Lojistik ve depolama
- Üretim tesisi
- Otomotiv yedek parça
- Dağıtım merkezi
- Soğuk zincir
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
Hangi panel kalınlığı seçmeliyim?
Standart ürün 40 mm sandviç panelle tanımlanır. REV04 İngilizce panel satırında 0,604 k (W/m²) basılıdır; birim belirsiz olduğundan kesin panel veya tüm kapı U değeri olarak kullanılmadan önce güncel üretici beyanı doğrulanmalıdır. Şartnamenin R'w = 26 dB satırı panel referansıdır; teklif edilen kapı konfigürasyonu ayrıca değerlendirilir.
-
Standart ölçü dışında üretim mümkün mü?
Evet. NORMTOR seksiyonel kapı, proje bazlı özel boyut taleplerinizi karşılayacak şekilde üretilebilir. Standart dışı ölçülerde önce mühendislik onay süreci işler (panel/profil uygunluğu + motor seçimi); teklif aşamasında net açıklık, lento ve yanak boşluğu paylaşılması süreci hızlandırır.
-
Motor seçeneği değiştirilebilir mi?
Motor ve kontrol seçimi kapı ölçüsü, kullanım yoğunluğu ve şebekeye göre proje bazında yapılır. 220-K kılavuzu bu üniteyi 380 V trifaze kontaktörlü kontrol olarak tanımlar; 220 V tek faz besleme seçeneği olarak değerlendirilmez. FU ve diğer kontrol ünitelerinin belirli motorla uyumu, seçilen konfigürasyonun model kılavuzlarıyla doğrulanır.
-
Uygunluk beyanı ve test raporu aynı belge mi?
Hayır. Sitedeki 2020 tarihli AT Uygunluk Beyanı nüshası arşivdir; güncel teklif konfigürasyonunun uygulanabilir beyanı ayrıca teyit edilir. SP 3P00659D bağımsız test raporunun 6040 × 3500 mm, sekiz takviyeli numunesi EN 12424 Class 3 rüzgâr direnci ve EN 12426 Class 2 hava geçirgenliği sonucunu taşır. Bu numune kapsamı bütün kapı ölçülerine genellenmez.
-
Bakım ve servis sözleşmesi var mı?
Alkur, B2B modeliyle çalışan bir üreticidir; satış, ürün tedariki ve satış sonrası süreçlerinin tamamını bayi, distribütör ve iş ortakları üzerinden yürütür. Son kullanıcılara doğrudan ürün satmaz, hizmet veya teknik destek sunmaz. Bakım ve onarım, projeyi yürüten yetkili teknik ekiplerce yapılır. Son kullanıcı olarak önce kurulumunuzu gerçekleştiren iş ortağı bayimizle, ardından gerektiğinde bulunduğunuz il, ilçe, bölge ya da ülkedeki iş ortaklarımızla iletişime geçmeniz gerekir. Üretici olarak bu ekipleri teknik dokümantasyon, parça uygunluk danışmanlığı ve orijinal yedek parça tedariği ile destekleriz; üretici değerlendirmesi gereken talepler bayi, distribütör veya iş ortağı üzerinden iletilir. Bakım sözleşmesinin kapsamı ilgili bayi veya proje ekibiyle netleştirilir.
