Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Panel kalınlığı40mm
- Panel yükseklik seçenekleri460 / 500 / 560 / 610mm
- Galvanize sac kalınlığı0,40mm
- DolguPoliüretan 40 kg/m³
- Isı iletim katsayısı (U)0,604W/m²K
- Ses izolasyonu (R'w)26dB
Tüm teknik özellikleri görün (16)
Standart
| Özellik | Değer |
|---|---|
| Rüzgâr direnci | EN 12424 Class 3700 Pa |
| Su sızdırmazlığı | EN 12425 Class 2 |
Renk
| Özellik | Değer |
|---|---|
| Standart renk | RAL 9002 + tüm RAL opsiyonel |
Yüzey
| Özellik | Değer |
|---|---|
| Yüzey desenleri | Stucco / Cassette / Woodgrain / Smooth / Ribbed |
Mekanik
| Özellik | Değer |
|---|---|
| Tekerlek | Gürültüsüz polyamid |
Yay
| Özellik | Değer |
|---|---|
| Torsiyon yay standart ömür | 15 000çevrim (DIN 17223) |
| Torsiyon yay opsiyonel ömürler | 25 000 / 50 000 / 100 000çevrim |
Halat
| Özellik | Değer |
|---|---|
| Çelik halat | 6×19 / 114 tel / 200 kg/mm² gerilim |
Conta
| Özellik | Değer |
|---|---|
| Conta esnekliği | Kauçuk, -30°C |
Kullanım
| Özellik | Değer |
|---|---|
| Manuel + motorlu | Her ikisi standart (elektrik kesintide manuel) |
Genel bakış

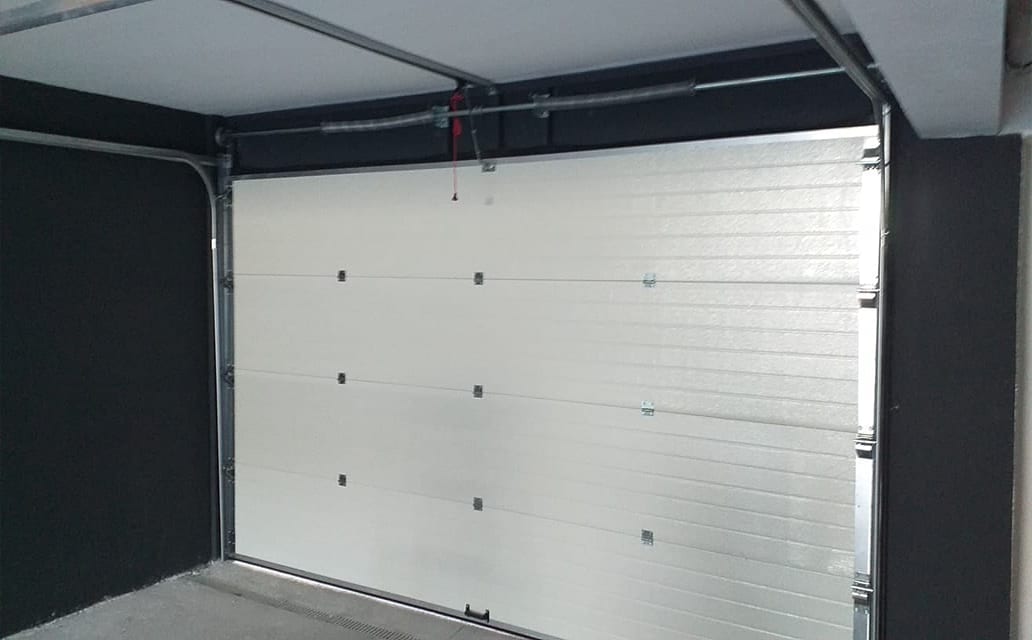

Garaj kapıları; konutlarda, otopark girişlerinde ve küçük ticari işletmelerde kullanılan, endüstriyel kapılara göre daha küçük ölçülere sahip seksiyonel sistemlerdir. Konut tipi seksiyonel kapılar; panellerin iki kenarına monte edilmiş menteşe ve tekerlekler, tamburlara sarılan taşıyıcı çelik halatlar yardımıyla yan raylar üzerinde kayarak hareket eder. Torsiyon yayların gücü kapı hareketini dengeleyerek manuel ve motorlu çalışmayı kolaylaştırır.
Garaj uygulamalarında en kritik konu cephe uyumu + sessiz çalışma + günlük kullanım konforudur. Endüstriyel seri ile aynı 40 mm sandviç panel + 40 kg/m³ poliüretan izolasyon teknolojisi konut tipi görünüm + estetik detaylarla birlikte sunulur.
Endüstriyel ile farkı
| NORMTOR Endüstriyel | NORMTOR Garaj | |
|---|---|---|
| Hedef kullanıcı | Fabrika, depo, sanayi | Konut, otopark, garaj |
| Panel yükseklik | Standart (genelde 500/610) | 4 seçenek: 460 / 500 / 560 / 610 |
| Yüzey deseni | Çoğunlukla çizgili / gofrajlı | 5 seçenek: stucco / cassette / woodgrain / smooth / ribbed |
| Tekerlek | Çelik | Gürültüsüz polyamid |
| Yay ömrü | 15 000 çevrim standart | 15 000 standart + opsiyonel 25K/50K/100K |
| Renk | 5 RAL standart | RAL 9002 + tüm RAL opsiyonel |
| Servis kapısı | Nadir | 840 × 1840 mm opsiyon (5 m’ye kadar) |
| Pleksiglas pencere | Full Vision’a özel | Opsiyonel ekleme (ışık geçirgenliği) |
| Motor | I-380 (380 V trifaze) | r-tec garaj motor (Pull1000 + 220 V) |
Panel yükseklik seçimi
4 panel yükseklik (460 / 500 / 560 / 610 mm) ile saha esnekliği sağlanır:
- 460 mm — Düşük kapı yüksekliği, ince panel istenen modern garajlar.
- 500 mm — En yaygın seçim, orta kapı yüksekliği.
- 560 mm — Daha az panel sayısı, daha az ek yer (büyük garaj kapıları için).
- 610 mm — Maksimum panel yüksekliği, en az toplam panel adedi (yüksek kapı için optimal).
Yüzey desenleri (konut tipi gam)
- Stucco (Portakal Kabuğu) — Yumuşak yüzey, parmak izi göstermez. Standart konut tercihi.
- Cassette (Göbekli) — Klasik garaj kapısı görünümü; geleneksel mimari uyum.
- Woodgrain (Ahşap Desenli) — Doğal ahşap dokulu; premium villa + tarihi konut.
- Smooth (Düz) — Modern minimalist; cam + alüminyum cepheli evler.
- Ribbed (Çizgili) — Endüstriyel görünüm, küçük ticari işletme için.
Sessiz çalışma — kritik tasarım
Garaj uygulaması konut komşuluğunda yer aldığı için gürültü standartı önemlidir:
- Polyamid (nylon) tekerlek — Çelik tekerleklere göre %60-70 daha az sürtünme sesi.
- Galvaniz ray paketi — Düzgün yüzeyli, paslanmasız, sessiz hareket.
- EPDM conta + kauçuk dış sızdırmazlık — Hava darbesi seslerini emer.
- Torsiyon yay dengesi — Yay tam dengelendiğinde motor zorlanmaz, vibrasyon azalır.
- Yumuşak başla / yumuşak dur — r-tec Pull1000 motorda standart.
Tipik kullanım

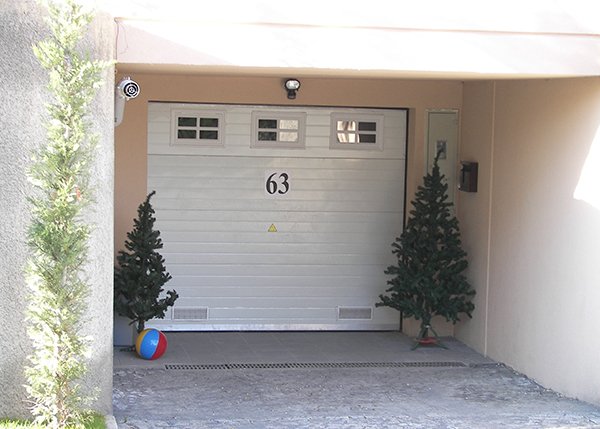

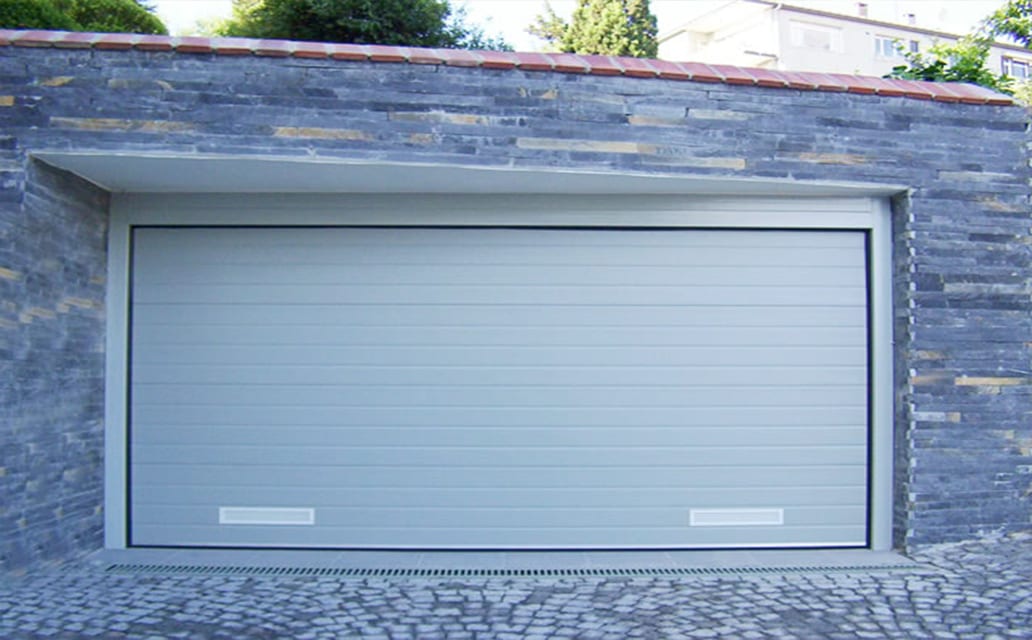

- Müstakil konut garajları — Tek araç + iki araç şeritli.
- Villa ve site giriş kapıları — Premium yaşam alanı.
- Butik otelin servis girişi — Misafir + ekipman geçişi.
- Küçük atölye + oto galerisi ana cephesi — Ticari + konut tipi karışım.

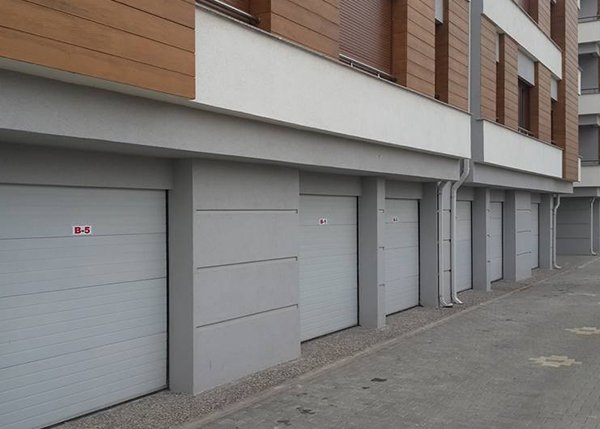

- Apartman bodrum otopark girişi — Düşük gabari, yüksek frekanslı kullanım.
Günlük 10-30 aç-kapa döngüsüne uygun motor seçimleri ve uzaktan kumanda + emniyet fotoseli paketleri ile teslim edilir. Yüksek frekanslı uygulamalarda (100+ döngü/gün) yay 100 000 çevrim varyantı önerilir.
Sertifika ve uygunluk
Endüstriyel seri ile aynı sertifika setine sahiptir:
- CE beyanı — Makine Emniyeti Direktifi uyumu (2006/42/AT).
- EN 13241-1 kalite belgesi (SP Sweden — Class 2/3).
- Yerli Malı belgesi (T.C. SATSO).
- EAC Avrasya uygunluk beyanı.
Saha disiplini
- Yataklama tipi — Sahanın kiriş ölçüsüne göre standart / giyotin / yüksek / FHL tavan eğimli yataklama seçilir.
- Ölçü teyit formu — Yetkili bayilerden alınıp doldurulmalı; panel yüksekliği + yataklama tipi + ölçü kombinasyonu kontrol edilir.
- Motor seçimi — r-tec Pull1000 (1 000 N sınıfı) standart konut garajı için yeterli; yay dengesi tam kontrol edilmeli.
- Periyodik bakım — 12 ayda 1 menteşe yağlama + yay denge kontrolü + halat aşınma kontrolü.
- Yay kırılma emniyet sistemi — Yüksek trafikli garaj için opsiyonel, premium konut için önerilir.
Avantajlar
- Estetik öncelik — 5 yüzey + tüm RAL renk gam ile cephe mimarisiyle uyum.
- Sessiz çalışma — Polyamid tekerlek + EPDM conta + dengeli torsiyon yay.
- Aynı kalite standardı — Endüstriyel seri ile aynı CE, EN 13241-1, Yerli Malı belgeleri.
- Garaj ölçüsüne özel — Ürünle birlikte hazırlanan ölçü teyit formu boyut karşılaştırması için kullanılır.
- 100 000 çevrim yay opsiyonu — Günde 5 aç-kapa ile yaklaşık 55 yıllık çevrim ömrü.
- -30 °C esnek conta — Türkiye’nin tüm iklim bölgelerinde dayanım.
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
Garaj kapısında hangi panel yüksekliği seçeneklerini sunuyorsunuz?
NORMTOR garaj seksiyonel kapıları 460 / 500 / 560 / 610 mm olmak üzere 4 farklı panel yüksekliğiyle üretilir; böylece saha kiriş ölçüsüne göre esneklik sağlanır. En yaygın seçim 500 mm orta yüksekliktir, yüksek kapılarda en az panel adedi için 610 mm tercih edilir. Tüm paneller 40 mm kalınlıkta, 40 kg/m³ poliüretan dolguludur.
Garaj kapısı için renk ve yüzey deseni seçeneği nedir?
Standart renk RAL 9002 olup tüm RAL kataloğu opsiyonel olarak sunulur. Yüzey deseni olarak stucco, cassette, woodgrain, smooth ve ribbed olmak üzere 5 konut tipi desen mevcuttur; cephe mimarisine göre seçim yapabilirsiniz.
Garaj kapısını hangi motorla otomatikleştiriyorsunuz?
Standart konut garajı için r-tec Pull1000 (1 000 N sınıfı, 220 V) garaj motoru yeterlidir ve yumuşak başla / yumuşak dur özelliği standarttır. Kapılar manuel ve motorlu kullanıma uygun teslim edilir; elektrik kesintisinde manuel açma mümkündür. Doğru çalışma için yay dengesinin tam kontrol edilmesi gerekir.
Garaj kapıları hangi standartlara ve izolasyon değerlerine sahip?
Kapılar EN 12424 Class 3 rüzgâr direnci (700 Pa) ve EN 12425 Class 2 su sızdırmazlığı sınıfındadır; bu konut seviyesi değerleri endüstriyel sınıftan farklıdır. Isı iletim katsayısı 0,604 W/m²K, ses izolasyonu R'w 26 dB'dir. Sertifika seti CE beyanı, EN 13241-1, Yerli Malı ve EAC belgelerini içerir.

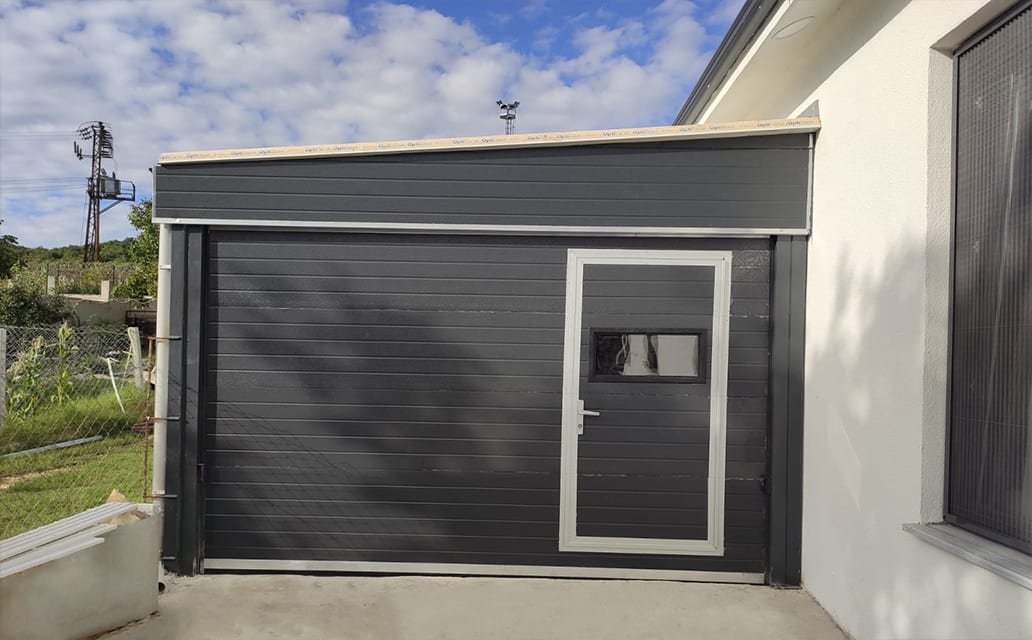

Garaj kapısına pencere veya servis kapısı ekletebilir miyim?
Evet. Işık geçirgenliği için pleksiglas pencere opsiyonel olarak eklenebilir; ayrıca 5 000 mm'ye kadar genişlikte 840 × 1840 mm servis kapısı opsiyonu sunulur. Yüksek frekanslı kullanımlarda (100+ döngü/gün) 100 000 çevrim torsiyon yay varyantı önerilir.
