1Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Panel kalınlığı 40 mm
- Alüminyum profil et kalınlığı 1,3 mm
- Katalog profil kesitleri 100 × 40 / 50 × 40 / 55 × 40 / 147 × 40 mm
- Şeffaf dolgu 3 mm pleksiglas; düz, buzlu veya akrilik tek levha
- Panel yüksekliği Sabit değil; kapı ölçüsüne göre
- En büyük standart ölçü 5 000 × 6 000 mm
Tüm teknik özellikleri görün (15)
Renk
| Özellik | Değer |
|---|---|
| Yüzey ve renk | Natural eloksal; RAL toz boya opsiyonel |
Yay
| Özellik | Değer |
|---|---|
| Standart torsiyon yayı | 15 000 çevrim; DIN 17223 |
| Alternatif yay çevrimleri | 25 000 / 50 000 / 100 000 |
Halat
| Özellik | Değer |
|---|---|
| Çelik halat | 6 × 19, 114 tel; 200 kg/mm² |
Emniyet
| Özellik | Değer |
|---|---|
| Halat kopma emniyeti | Şartnamede standart |
| Pnömatik alt emniyet | Opsiyonel |
Conta
| Özellik | Değer |
|---|---|
| Yan ve üst dış conta | −30 °C’ye kadar esnek kauçuk |
| Alt fitil | Özel boşluklu lastik; zemine oturma için |
İşletim
| Özellik | Değer |
|---|---|
| Çalışma şekli | Motorlu veya manuel; exact motor belirtilmez |
Videolar
Katalog kapsamı
NORMTOR Full Vision, yayımlanan 17.06.2015 REV03 teknik şartnamede showroom ve mağazalarda gün ışığı sağlamak, oto yıkama gibi su kullanılan alanlarda alüminyum panelden yararlanmak ve büyük araç, ekipman veya yük geçişini karşılamak için tanımlanır. Bu belge tasarımın yapı taşlarını gösterir; teklif edilen kapının güncel çizimi ve donanım listesi ayrıca doğrulanmalıdır. Katalogdaki en büyük standart ölçü 5 000 × 6 000 mm’dir.
Panel ve şeffaf dolgu
Şartname, 40 mm kalınlığında alüminyum doğrama paneller tanımlar. Kesit ve birleşimleri sandviç panellere benzer; bu benzerlik Full Vision panelini sandviç panel yapmaz. Panel yüksekliği sabit değildir, kapının genişliği ve yüksekliğine göre belirlenir. 1,3 mm et kalınlıklı profiller için 100 × 40, 50 × 40, 55 × 40 ve 147 × 40 mm kesitler listelenir.

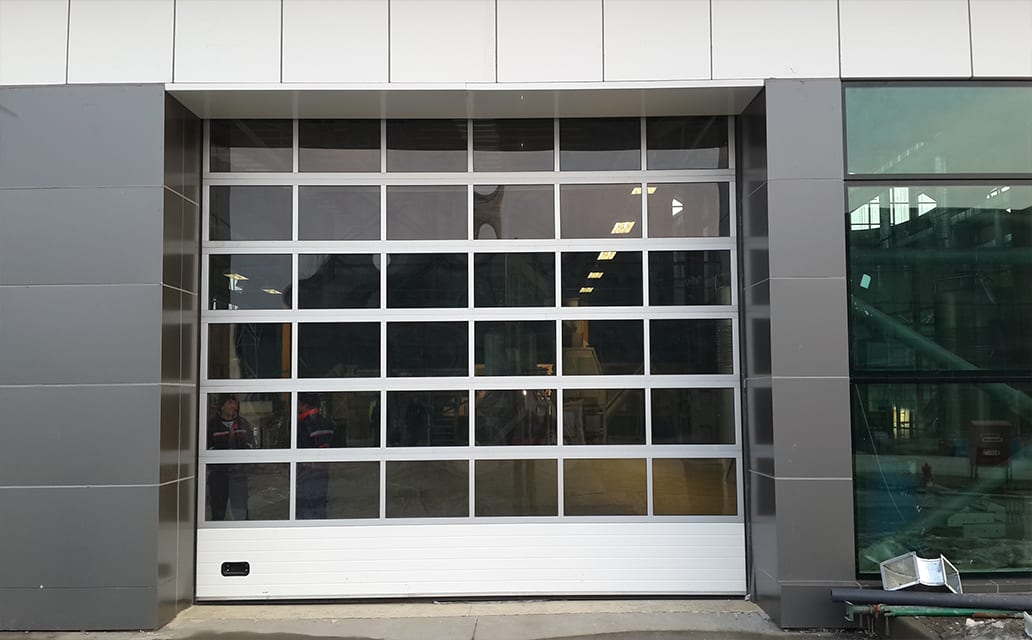

Pencerelerde 3 mm pleksiglas kullanılır: düz veya buzlu tek levha ya da akrilik malzeme belirtilir. İncelenen şartname çift pleksiglas cidarı, hava boşluğunu veya ölçülmüş ısı yalıtımını tanımlamaz. En alt panelin çarpma ve kirlenmeye karşı sandviç panel olması önerilir; her kapıda zorunlu bir bileşen olarak sunulmaz. Alüminyum profilde natural eloksal görünüm belirtilir, RAL renkleri elektrostatik toz boya ile opsiyoneldir.
Ray, yay ve emniyet
Kapı, yan raylardaki tekerlekler ve tambura sarılan çelik halatlarla hareket eder. Teknik şartname standart, dikey ve yüksek yataklamayı açıklar; seçim kiriş ve geçiş ölçüsüne göre yapılır. Torsiyon yayında 15 000 çevrim standart, 25 000 / 50 000 / 100 000 çevrim alternatif olarak yazılır. Halat kopma emniyeti Full Vision şartnamesinde standarttır. Bu ifade diğer NORMTOR kapılarının donanımına genellenmez.
Panel arası sünger conta, üst ve alt alüminyum conta profilleri, yan ve üstte −30 °C’ye kadar esnek kauçuk conta ve zemine oturan özel boşluklu alt fitil tarif edilir. Katalog bir su sızdırmazlık sınıfı, sürekli yıkama dayanımı veya alt fitilin drenaj kapasitesini vermez. Oto yıkama benzeri sahalarda su ve zemin koşulları ayrıca incelenmelidir.
İşletim ve proje seçimi
Şartname motorlu veya manuel işletime izin verir; manuel kullanımda kapı ölçüsüne göre zincirli mekanizma uygulanabileceğini söyler. Alt fitil içinde, inişte engelle temas ettiğinde kapının geri dönmesini sağlayan pnömatik güvenlik sistemi opsiyoneldir. Belirli bir r-tec motoru, kontrol kartı, tork veya kapı açılma hızı bu Full Vision belgesinde yer almaz. Bunlar teklif edilen ölçü, yataklama ve kullanım ihtiyacıyla birlikte model belgelerinde doğrulanmalıdır.
Bu sayfadaki eski CE kopyası, süresi dolmuş Yerli Malı ve EAC belgeleri arşiv kayıtlarıdır. Endüstriyel kapı numunesinin SP 3P00659D test sonuçları da Full Vision konfigürasyonuna otomatik olarak taşınmaz. Güncel uygunluk, sunulan kapı bileşimi ve belgeleriyle değerlendirilir.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.

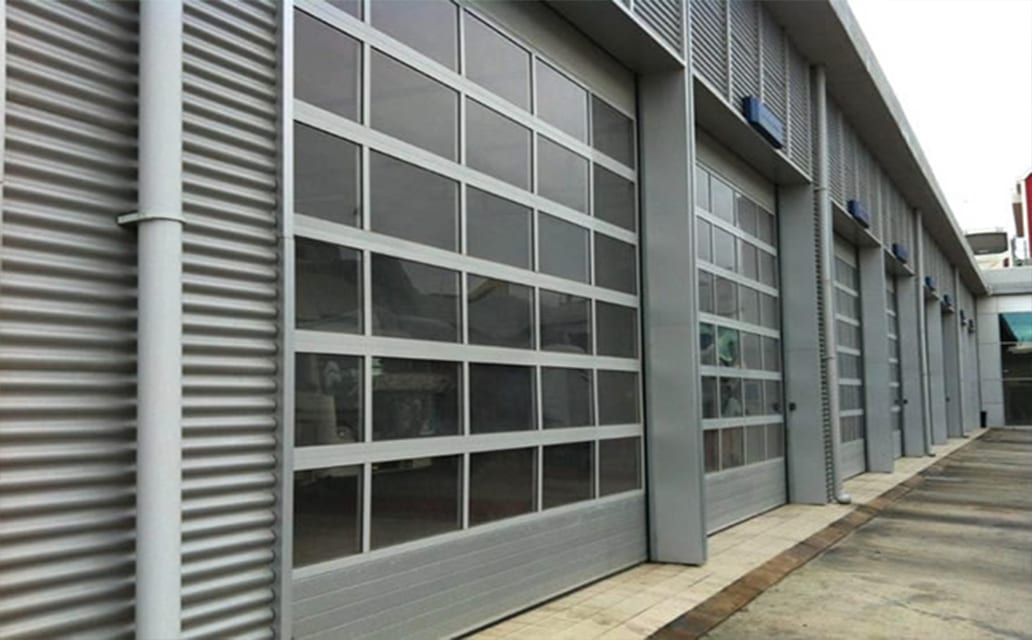

- Showroom ve mağaza vitrinleri
- Otomotiv galerileri
- Oto yıkama gibi su kullanılan alanlar
- Büyük araç ve ekipman geçişi
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
Full Vision için katalogdaki en büyük standart ölçü nedir?
2015 REV03 Full Vision şartnamesi en büyük standart ölçüyü 5 000 × 6 000 mm olarak verir. Farklı ölçü ve yataklama talebi, teklif edilen kapı çizimiyle ayrıca değerlendirilmelidir.
-
Çift cidarlı pleksiglas seçeneği belgeleniyor mu?
İncelenen Full Vision şartnamesi 3 mm tek levha düz veya buzlu pleksiglas ya da akrilik malzemeyi tanımlar. Çift cidar, hava boşluğu veya ısı performansı vermez. Böyle bir talep için onaylı varyant çizimi gerekir.
-
Şeffaf dolgu ve çerçeve için hangi yüzeyler belirtiliyor?
Şartname düz veya buzlu pleksiglas ve akrilik malzemeyi; alüminyum profilde natural eloksal görünümü ve opsiyonel RAL toz boyayı belirtir. Gerçek renk ve dolgu, teklif edilen kapı konfigürasyonunda teyit edilir.
-
Oto yıkama ortamında su sızdırmazlığı garanti mi?
Katalog oto yıkamayı bir kullanım örneği olarak anıyor ve panel arası, yan, üst ve alt conta elemanlarını tanımlıyor. Su sızdırmazlık sınıfı ya da drenaj kapasitesi vermiyor; saha koşulları ayrıca incelenmelidir.
-
Hangi motor ve emniyet donanımı seçilir?
Şartname manuel veya motorlu kullanımı ve opsiyonel pnömatik alt emniyeti tanımlar; belirli motor modeli, tork veya kapı hızı vermez. Motor, kontrol ve emniyet donanımı exact kapı projesiyle eşleştirilmelidir.
