1Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Şebeke voltajı 230 VAC 50 Hz
- Motor voltajı 24 VDC
- Motor gücü 70 W
- Çektiği akım 1,8 A
- Maks. tork gücü 600 N
- Hız 15 / 50 cm/s
Tüm teknik özellikleri görün (13)
Mekanik
| Özellik | Değer |
|---|---|
| Motor ağırlığı | 11 kg |
| Maks. kapı ağırlığı | 500 kg |
| Koruma sınıfı | IP44 |
| Çalışma sıcaklığı | -20 – +55 °C |
Kontrol
| Özellik | Değer |
|---|---|
| Kontrol ünitesi | G24 (akü şarj kartı uyumlu) |
| Akü yedekleme | Opsiyonel (24 V akü şarj kartı + 7 Ah akü) |
Koruma
| Özellik | Değer |
|---|---|
| Termik koruma | Standart |
Videolar
Kurulum ve destek rehberleri
Videolar, gösterilen model ve kontrol kartı için uygulama örnekleridir. Diğer ürünlerde genel referans olarak değerlendirilebilir; bağlantı ve ayarlarda ilgili modelin güncel teknik kılavuzu esas alınır.
24 V yana kayar kapılar 8 video
G24 bağlantıları, limit tanımlama ve geçiş güvenliği aksesuarları.
24 V G24/G24A örnekleri; model, kart revizyonu ve bağlantı şeması birlikte doğrulanır.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
G24A kontrol kartının yapısına, bağlantı noktalarına ve ayar elemanlarına genel bakış.
- 5:14 YouTube’da izle
G24A kontrol kartının yapısına, bağlantı noktalarına ve ayar elemanlarına genel bakış.
- 4:19 YouTube’da izle
24 V yana kayar kapı motorunun G24 kontrol kartıyla bağlantısını ele alan teknik rehber.
- 2:14 YouTube’da izle
24 V yana kayar kapı motorunda hareket sınırlarının tanıtılmasına ilişkin uygulama.
- 1:41 YouTube’da izle
Emniyet fotoselinin G24 kontrol kartına bağlantısını gösteren teknik uygulama.
- 0:24 YouTube’da izle
İkaz flaşörünün G24 kontrol kartına bağlantısını ele alan kısa rehber.
- 0:48 YouTube’da izle
Fix Code kumandanın tanıtılması ve kayıtlı kumanda hafızasının silinmesine ilişkin uygulama.
- 1:01 YouTube’da izle
Araç algılama loop dedektörünün G24 kontrol kartıyla bağlantısına ilişkin örnek.
- 1:07 YouTube’da izle
G24 kontrol kartına harici uzaktan kumanda alıcısı bağlanmasını gösteren uygulama.
Genel bakış

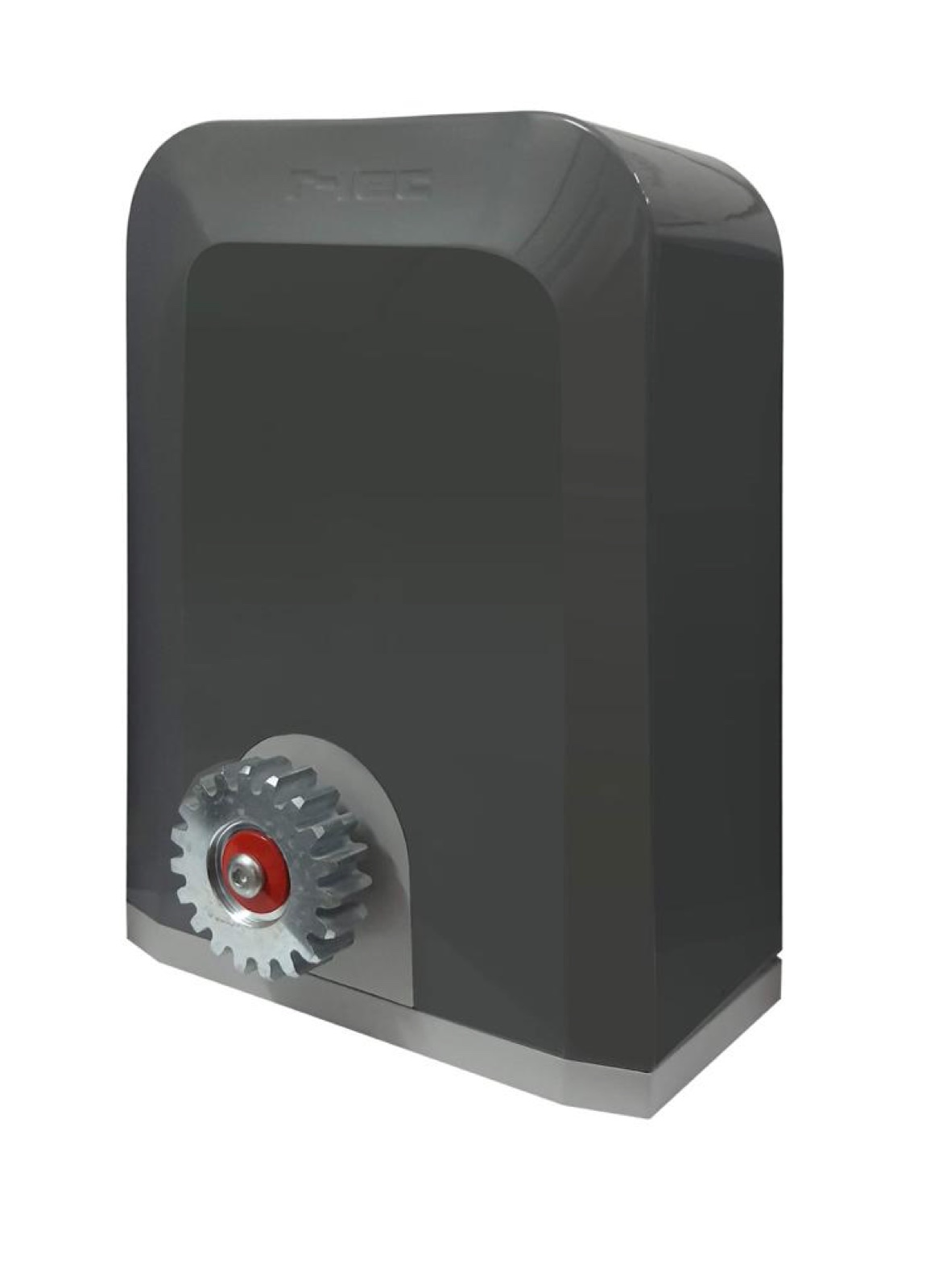

r-tec’in 24 V DC yana kayar ailesinde başvurulan standart model KING 524F’tir. 500 kg sınıfı kapı ağırlığıyla konut, villa ve güvenlikli site girişlerinde; özellikle elektrik kesintisinde de çalışmanın sürmesi gereken senaryolarda yerini bulur. Kapı ağırlığı sınıfı, 220 V AC versiyonu SL 500 ile aynıdır; ikisi arasındaki seçimi belirleyen tek şey akülü çalışmaya ihtiyaç duyup duymadığınızdır.
Niye 24 V DC?
24 V DC yana kayar motorların 220 V AC alternatiflerine karşı 3 avantajı:
- Akü yedekleme uyumu, G24 kontrol kartı + akü şarj kartı + 24 V 7 Ah akü kombinasyonu elektrik kesintilerinde çalışmayı sürdürür. Tipik sahada 30 – 50 aç-kapa döngüsü akü ile.
- Saha güvenliği, 24 V DC sahada temas durumunda 230 V AC’ye göre daha güvenli (özellikle nem + topraklamada).
- Sessiz çalışma, DC motor, AC motor sıçramalı sesinden daha sessizdir; konut bahçesinde komşu gürültü standartlarına uygun.
KING 524F vs SL 600F
| KING 524F | SL 600F | |
|---|---|---|
| Maks. kapı ağırlığı | 500 kg | 600 kg |
| Gövde | Standart KING | Kompakt SL |
| Pazar | Konut / villa | Konut + dar alan |
| Akü uyumu | Var | Var |
→ 500 kg ve altı kapı için KING 524F; dar montaj alanı varsa SL 600F (600 kg sınıfı kompakt).
Hedef projeler
- Güvenlikli konut sitesi giriş kapısı (elektrik kesintisi kritik)
- Premium villa ana girişi (akü yedekli sessiz çalışma)
- Eko-evler ve güneş enerjili sistemler (24 V doğal uyum)
- 7/24 operasyonel kapalı site (yedek güç bütünleşik)
Saha disiplini
- Akü şarj kartı, G24 kart üzerindeki 62-63 numaralı terminallere akü bağlanır. 24 V 7 Ah akü tipik tercih; daha büyük 12 Ah akü daha uzun yedek süre.
- Akü ömrü, 3-5 yıl tipik kullanım ömrü; periyodik bakımda akü voltaj testi yapılır.
- Kontrol kartı şarj akımı, Kart akü şarj devresi sürekli batarya bağlı durumda hafif şarj akımı sürer; aşırı şarj koruması dahildir.
- Termik koruma, 24 V DC motor da AC kadar termik koruma içerir; aşırı yük durumunda kart kendini kapatır.
- Montaj ve ayar adımları PDF içindeki sırayı takip etmelidir.
Model notları
24 V DC modellerde G24 kontrol kartı zorunludur; AC kontrol kartı (220 V tek-faz) uyumsuzdur. Akü yedekleme istenmiyorsa SL 500 (220 V AC) kompakt alternatif olarak tercih edilebilir; ama saha 24 V için zaten kurulmuşsa KING 524F devam ettirilir.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Site ve toplu konut girişi
- Ofis kampüsü
- Lojistik tesisi araç girişi
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
15 ve 50 cm/s olarak verilen çift hız ne anlama geliyor?
24 V DC motor, çevrimin başında ve sonunda 15 cm/s, orta bölümde 50 cm/s hızda çalışır. Hızlı bölüm geçiş süresini kısaltır, yavaş bölüm ise kanadın açık ve kapalı uçlara yumuşak yaklaşmasını sağlar; böylece durma darbesi ve mekanik yorulma azalır. Yavaşlama noktaları kontrol ünitesi G24 üzerinden öğretme sırasında belirlenir. Bu davranış aynı zamanda emniyet açısından önemlidir, çünkü kanadın kapanma ucundaki hızı düşer.
-
Elektrik kesintisinde kapı çalışmaya devam eder mi?
24 V DC seride akü yedekleme opsiyoneldir: G24 kontrol ünitesine 24 V akü şarj kartı ve 7 Ah akü eklendiğinde şebeke gittiğinde kapı çalışmayı sürdürür. Akünün taşıyacağı çevrim sayısı kanat ağırlığına, sıcaklığa ve akünün yaşına bağlıdır, bu yüzden kesintisiz çalışması gereken girişlerde akü tek başına planlanmamalı, elle kurtarma yolu da bırakılmalıdır. Şebeke gerilimi 230 V tek fazdır, akü yalnız motor tarafını besler.
