1Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Güç kaynağı 230 VAC 50 Hz
- Motor tipi 230 VAC (AC motor, DC değil)
- Motor gücü 400 W
- Çektiği akım 1,3 A
- Çalışma sıcaklığı -20 – +55 °C
- Koruma sınıfı IP44
Tüm teknik özellikleri görün (10)
Performans
| Özellik | Değer |
|---|---|
| Hız | 16 cm/s |
Mekanik
| Özellik | Değer |
|---|---|
| Motor ağırlığı | 10 kg |
| Maks. kapı ağırlığı | 1 000 kg |
Koruma
| Özellik | Değer |
|---|---|
| Termik koruma | Standart (motor sargı) |
Videolar
Kurulum ve destek rehberleri
Videolar, gösterilen model ve kontrol kartı için uygulama örnekleridir. Diğer ürünlerde genel referans olarak değerlendirilebilir; bağlantı ve ayarlarda ilgili modelin güncel teknik kılavuzu esas alınır.
220 V yana kayar kapılar 7 video
Motor bağlantısı, limit, fotosel, flaşör ve kumanda işlemleri.
r-tec 220 kartlı örnek kurulumlar; FU inverter veya 380 V sistemlere genellenmez.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
r-tec 220 kontrol kartının yapısını ve temel bağlantı noktalarını tanıtan genel bakış.
- 2:48 YouTube’da izle
r-tec 220 kontrol kartının yapısını ve temel bağlantı noktalarını tanıtan genel bakış.
- 1:23 YouTube’da izle
220 V yana kayar kapı motorunda açılma ve kapanma sınırlarının ayarlanmasına ilişkin uygulama.
- 0:48 YouTube’da izle
Motorun r-tec 220 kontrol kartına bağlantısını ele alan kısa teknik uygulama.
- 1:26 YouTube’da izle
Emniyet fotoselinin r-tec 220 kontrol kartına bağlantısını gösteren rehber.
- 0:21 YouTube’da izle
İkaz flaşörünün r-tec 220 kontrol kartına bağlantısını ele alan kısa örnek.
- 0:48 YouTube’da izle
Fix Code kumandanın tanıtılması ve kayıtlı kumanda hafızasının silinmesine ilişkin uygulama.
- 1:06 YouTube’da izle
r-tec 220 kontrol kartına harici uzaktan kumanda alıcısı bağlanmasına ilişkin rehber.
Genel bakış

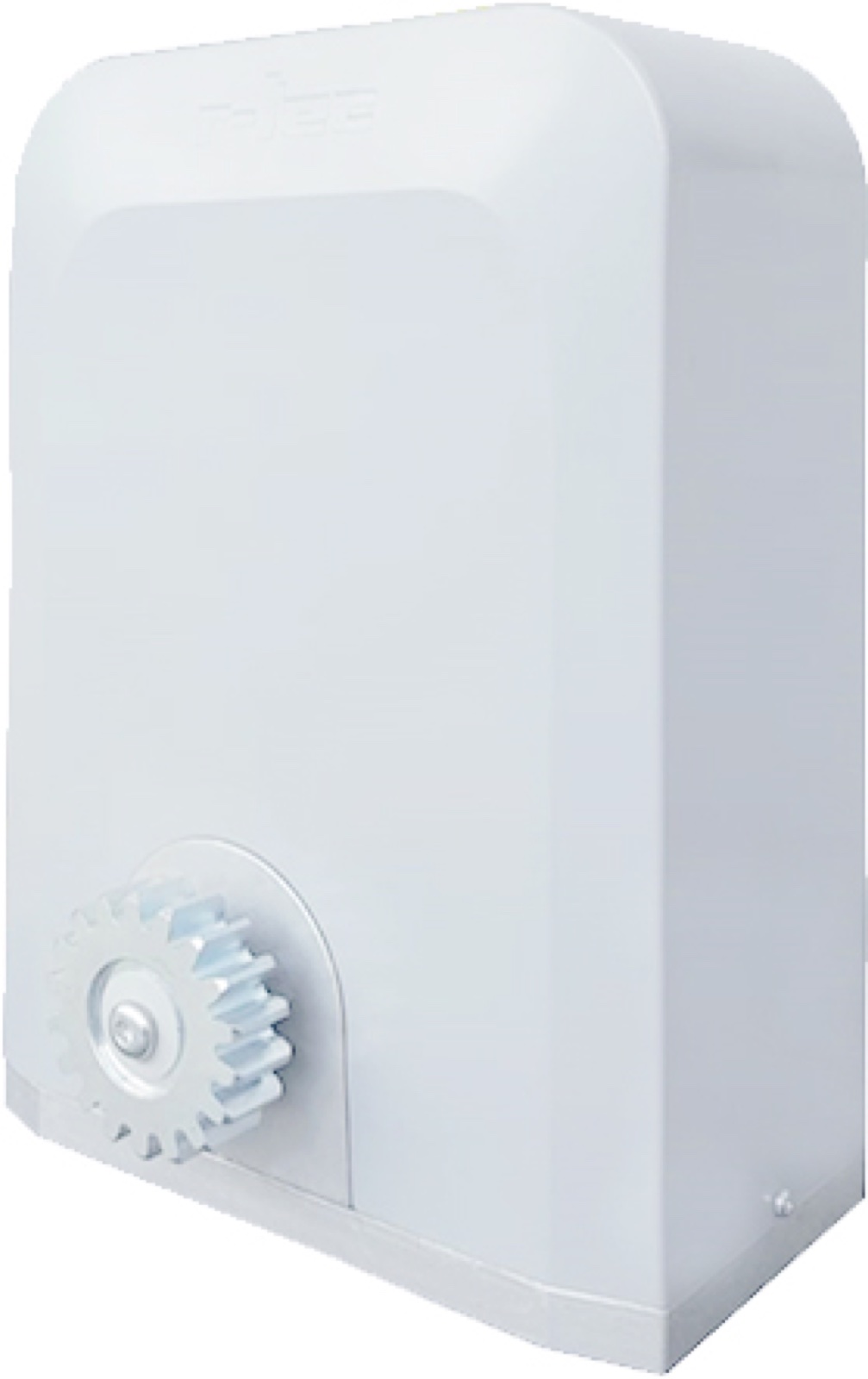

1 000 kg sınıfı 220 V AC yana kayar motorlar arasında KING 1000, orta segmentin alışılmış başlangıç tercihidir. Site, villa, ofis kampüsü ve plaza girişlerinde, günlük 50-100 aç-kapa döngüsü ile yoğun kullanımda bile uzun ömürlü çalışır. 400 W motor gücü ve 16 cm/s hareket hızı, 1 000 kg’a kadar kapıyı 6-8 saniyede 4 metre açıklığa açar.
Niye KING 1000?
| Senaryo | Önerilen |
|---|---|
| Kapı < 500 kg, akülü sistem ister | KING 524F (24 V DC) |
| Kapı 500 – 1 000 kg, 220 V tesis | KING 1000 ✓ |
| Kapı 1 000 – 2 000 kg | KING 2000 (750 W) |
| Endüstriyel ağır kapı | KING 2500 (380 V) |
KING 1000 maliyet/performans dengesinde en yaygın 220 V tercihtir; KING 2000 daha ağır kapılar için fazla güçtür, alt segment 24 V seri tercihen akülü senaryolardır.
Hedef projeler
- Konut sitesi araç giriş kapısı (1-2 ailelik villa kompleksi)
- Ofis kampüsü ve plaza otopark girişi
- Küçük endüstriyel tesis ana girişi (1 000 kg kapı sınırında)
- Site içi ek geçiş kapıları (ikinci/yedek araç girişi)
Saha disiplini
- Ray paralelliği saha denemesi öncesinde kontrol edilmelidir; düzgün olmayan rayda 10 kg motor zorlanır, termik koruma erken devreye girer.
- Elektronik fren trimpotu kapı ağırlığına göre ayarlanmalı, kapı limit switch’e geldiğinde durmalı, geri doğru hareket etmemelidir.
- Sahada yağ + toz tutma, bilyalı tekerlek ve dişli ay başında ışık yağlama bakımı.
- Kurulumdan önce ürün ailesi uyarılarını ve fren / limit ayarlarını okuyunuz (teknik PDF detay).
Model notları
KING 1000 motor tipi 230 VAC (DC değil), gerek yoktur ek inverter veya FU ünitesi. 24 V DC versiyon için KING 524F (24 V × 500 kg sınıfı) tercih edilir. Kapı ağırlığı 1 000 kg’a yaklaştığında KING 2000 (750 W) önerilir; sınırda iki ürün arasında saha denemesi yapılır.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Fabrika bahçe kapısı
- Depolama alanı
- Site girişi
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
KING 1000 ile KING 2000 arasındaki fark nedir, ikisi de 400 W motor kullanıyor?
Motor gövdesi, güç (400 W), akım (1,3 A) ve hız (16 cm/s) iki modelde aynıdır; fark mekanik redüksiyon ve buna bağlı taşıma sınıfındadır. KING 1000 azami 1 000 kg, KING 2000 azami 2 000 kg kanat için sınıflandırılmıştır. Bu yüzden seçim güç değerine değil kanat ağırlığına bakılarak yapılır. Aynı ağırlıktaki iki kapıdan biri daha sık çalışıyorsa bir üst modele geçmek motorun ısınma payını artırır.
-
Kanat ağırlığı 1 000 kg sınırına yakınsa bu model seçilebilir mi?
Sınır değerine yakın çalışmak önerilmez. Katalog değeri motorun sürekli taşıyabileceği üst sınırdır; kanat ağırlığına ray sürtünmesi, eğim ve kış koşullarındaki direnç eklenir. Ölçülen ağırlık 900 kg üzerindeyse ya da kapı günde çok sayıda çevrim yapıyorsa KING 2000 tercih edilmelidir. Motor sargısındaki termik koruma aşırı ısınmada devreyi keser; bu koruma tasarım payı değil son emniyettir, seçim ona güvenilerek yapılmaz.
