1Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Şebeke voltajı 230 VAC 50 Hz
- Motor voltajı 24 VDC
- Motor gücü 70 W
- Çektiği akım 1,8 A
- Maks. tork gücü 600 N
- Hız 15 / 50 cm/s
Tüm teknik özellikleri görün (13)
Mekanik
| Özellik | Değer |
|---|---|
| Motor ağırlığı | 15 kg |
| Maks. kapı ağırlığı | 1 000 kg |
| Çalışma sıcaklığı | -20 – +55 °C |
| Koruma sınıfı | IP44 |
Kontrol
| Özellik | Değer |
|---|---|
| Kontrol ünitesi | G24 (akü şarj kartı uyumlu) |
| Uzaktan kumanda | 433 MHz rolling kod (RF433-S modül opsiyonel) |
Koruma
| Özellik | Değer |
|---|---|
| Termik koruma | Standart (motor sargı) |
Videolar
Kurulum ve destek rehberleri
Videolar, gösterilen model ve kontrol kartı için uygulama örnekleridir. Diğer ürünlerde genel referans olarak değerlendirilebilir; bağlantı ve ayarlarda ilgili modelin güncel teknik kılavuzu esas alınır.
24 V yana kayar kapılar 8 video
G24 bağlantıları, limit tanımlama ve geçiş güvenliği aksesuarları.
24 V G24/G24A örnekleri; model, kart revizyonu ve bağlantı şeması birlikte doğrulanır.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
G24A kontrol kartının yapısına, bağlantı noktalarına ve ayar elemanlarına genel bakış.
- 5:14 YouTube’da izle
G24A kontrol kartının yapısına, bağlantı noktalarına ve ayar elemanlarına genel bakış.
- 4:19 YouTube’da izle
24 V yana kayar kapı motorunun G24 kontrol kartıyla bağlantısını ele alan teknik rehber.
- 2:14 YouTube’da izle
24 V yana kayar kapı motorunda hareket sınırlarının tanıtılmasına ilişkin uygulama.
- 1:41 YouTube’da izle
Emniyet fotoselinin G24 kontrol kartına bağlantısını gösteren teknik uygulama.
- 0:24 YouTube’da izle
İkaz flaşörünün G24 kontrol kartına bağlantısını ele alan kısa rehber.
- 0:48 YouTube’da izle
Fix Code kumandanın tanıtılması ve kayıtlı kumanda hafızasının silinmesine ilişkin uygulama.
- 1:01 YouTube’da izle
Araç algılama loop dedektörünün G24 kontrol kartıyla bağlantısına ilişkin örnek.
- 1:07 YouTube’da izle
G24 kontrol kartına harici uzaktan kumanda alıcısı bağlanmasını gösteren uygulama.
Genel bakış

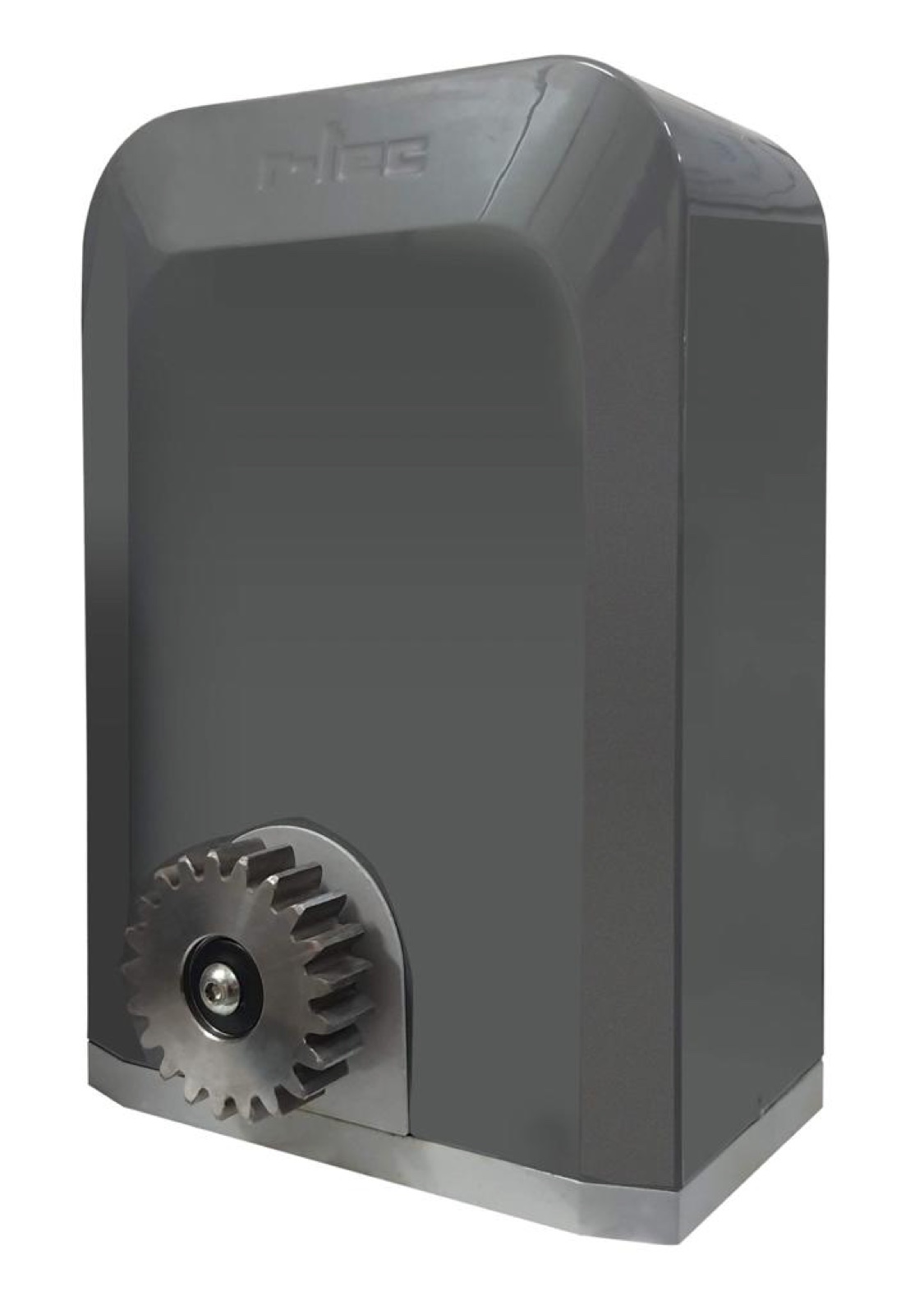

KING 1224F’i, KING 524F’in güç katmanı yükseltilmiş 24 V kardeşi olarak düşünebilirsiniz. Standart 524F’in 500 kg sınırını 1 000 kg’a taşır, ama 24 V DC fırçasız motor mimarisini ve akü yedekleme uyumunu olduğu gibi korur. Sonuçta orta ağırlıktaki site girişleri, villa bahçe kapıları ve küçük plaza ana kapıları için kompakt, akülü bir çözüm ortaya çıkar.
KING 524F vs KING 1224F vs Hatti 1200-HS
| Özellik | KING 524F | KING 1224F | Hatti 1200-HS |
|---|---|---|---|
| Maks. ağırlık | 500 kg | 1 000 kg | 1 200 kg |
| Hız | Standart | Standart | High-speed |
| Voltaj | 24 V DC | 24 V DC | 24 V DC |
| Pazar konumu | Hafif konut | Orta site + villa | Hızlı erişim |
| Kontrol kartı | G24 | G24 | G24 |
→ 500 kg üzeri akülü çalışması gereken sahada KING 1224F doğru tercih; hız öncelikli ise Hatti 1200-HS.
24 V DC + akü yedekleme, neden önemli?
220 V AC veya 380 V trifaze motor elektrik kesintisinde durur. 24 V DC fırçasız motor + G24 akü şarj kartı kombinasyonu:
- Elektrik kesintisinde çalışır, Akü doluyken ~30-50 aç-kapa devamı
- Düşük voltaj güvenliği, 24 V dokunmada elektrik şoku riski yok
- Soft start/stop standart, DC sürüş doğal yavaş başla/dur
- Endüstriyel uzun ömür, Fırçasız motor 20 000+ saat çalışma
Tipik kullanım: Güvenlikli site (elektrik kesintisinde araç çıkışı engellenmemeli), villa (gece kesinti araç giriş tehlikesi), tıbbi-tesis girişi (acil çıkış zorunlu).
G24 evrensel kontrol kartı
KING 1224F, G24 kartı + akü şarj kartı modülü kombinasyonu ile sürülür:
- 230 VAC giriş → 24 VDC çıkış
- 2 fotosel kanalı (açılma + kapanma)
- 433 MHz rolling kod alıcı yuva
- Akü şarj terminali (62-63)
- BT2 ile motor tipi seçimi: yana kayar = D4 LED sabit aralıklarla
- Flaşör + trafik lambası + elektrikli kilit terminalleri
Hedef projeler
- Site giriş kapısı (1 ton sınıfı yana kayar)
- Villa bahçe ana kapısı (akülü çalışma kritik)
- Küçük plaza ana giriş
- Güneş enerjili tesis (24 V doğal uyum)
- Tıbbi tesis + okul giriş (acil çıkış zorunlu)
Saha disiplini
- Ray paralelliği, Yan ray ve üst kılavuz milimetrik hassasiyette ayarlanır; sapma motor termal koruma çalmasına yol açar.
- Tekerlek kalitesi, Çift bilyalı, paslanmaz çelik tekerler tercih edilir; plastik tekerler 2-3 yılda yıpranır.
- Limit switch konumu, Açılma ve kapanma uçlarında 5-10 cm güvenlik buffer’ı.
- Güç trimpotu (T1), Kapı ağırlığına göre kalibre edilir; 1 000 kg için orta-yüksek ayar.
- Akü voltaj testi, 6 ayda 1 akü gerilim ölçümü; düşük voltaj yedekleme süresini kısaltır.
- Periyodik bakım, 12 ayda 1 ray + teker + redüktör + akü kontrolü.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Fabrika bahçe kapısı
- Lojistik tesisi
- Lojistik tesisi araç girişi
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
KING 524F ile KING 1224F arasındaki fark nedir?
Motor tarafı iki modelde ortaktır: 24 V DC, 70 W, 1,8 A ve 600 N azami tork, hız 15 / 50 cm/s. Fark taşıma sınıfı ve gövde ağırlığındadır; 524F 500 kg sınıfı için 11 kg gövdeyle, 1224F 1 000 kg sınıfı için 15 kg gövdeyle sunulur. Daha ağır gövde, aynı motor tork değerinde daha büyük kanadı taşıyacak mekanik yapıyı ifade eder. İkisi de G24 kontrol ünitesiyle çalışır, dolayısıyla aksesuar ve akü tarafı aynı kalır.
-
Uzaktan kumandada rolling kod ne işe yarar?
Model 433 MHz bandında rolling kod (değişken kod) çalışır ve opsiyonel RF433-S modülüyle desteklenir. Sabit kodlu kumandalarda yayın kaydedilip tekrar oynatılarak kapı açılabilir; rolling kodda kumanda her basışta farklı bir kod ürettiği ve alıcı sıradaki kodu beklediği için kaydedilen yayın tekrar işe yaramaz. Bu, araç girişlerinde yetkisiz açılmaya karşı temel korumadır. Kumanda kaybında ilgili kaydın alıcıdan silinmesi gerekir, aksi hâlde koruma anlamını yitirir.
