1Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Güç kaynağı 230 VAC 50 Hz
- Motor tipi 230 VAC (AC motor)
- Motor gücü 400 W
- Çektiği akım 1,3 A
- Çalışma sıcaklığı -20 – +55 °C
- Koruma sınıfı IP44
Tüm teknik özellikleri görün (10)
Performans
| Özellik | Değer |
|---|---|
| Hız | 16 cm/s |
Mekanik
| Özellik | Değer |
|---|---|
| Motor ağırlığı | 10 kg |
| Maks. kapı ağırlığı | 2 000 kg |
Koruma
| Özellik | Değer |
|---|---|
| Termik koruma | Standart (motor sargı) |
Videolar
Kurulum ve destek rehberleri
Videolar, gösterilen model ve kontrol kartı için uygulama örnekleridir. Diğer ürünlerde genel referans olarak değerlendirilebilir; bağlantı ve ayarlarda ilgili modelin güncel teknik kılavuzu esas alınır.
220 V yana kayar kapılar 7 video
Motor bağlantısı, limit, fotosel, flaşör ve kumanda işlemleri.
r-tec 220 kartlı örnek kurulumlar; FU inverter veya 380 V sistemlere genellenmez.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
r-tec 220 kontrol kartının yapısını ve temel bağlantı noktalarını tanıtan genel bakış.
- 2:48 YouTube’da izle
r-tec 220 kontrol kartının yapısını ve temel bağlantı noktalarını tanıtan genel bakış.
- 1:23 YouTube’da izle
220 V yana kayar kapı motorunda açılma ve kapanma sınırlarının ayarlanmasına ilişkin uygulama.
- 0:48 YouTube’da izle
Motorun r-tec 220 kontrol kartına bağlantısını ele alan kısa teknik uygulama.
- 1:26 YouTube’da izle
Emniyet fotoselinin r-tec 220 kontrol kartına bağlantısını gösteren rehber.
- 0:21 YouTube’da izle
İkaz flaşörünün r-tec 220 kontrol kartına bağlantısını ele alan kısa örnek.
- 0:48 YouTube’da izle
Fix Code kumandanın tanıtılması ve kayıtlı kumanda hafızasının silinmesine ilişkin uygulama.
- 1:06 YouTube’da izle
r-tec 220 kontrol kartına harici uzaktan kumanda alıcısı bağlanmasına ilişkin rehber.
Genel bakış

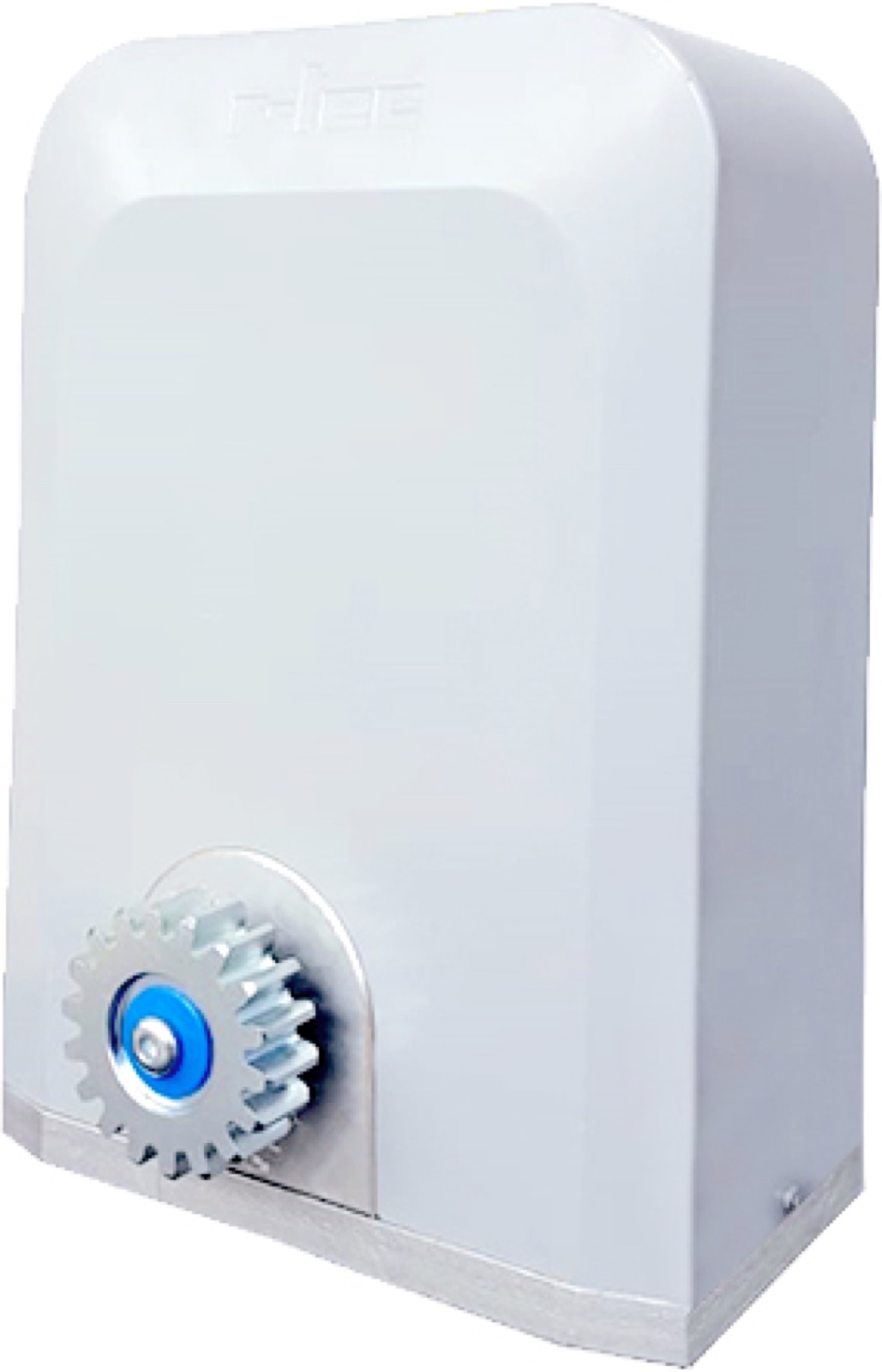

KING 2000, aynı 220 V AC yana kayar ailenin 2 000 kg sınıfını üstlenen ağır segment modelidir. 400 W motor gücü ile KING 1000 ile aynı motor sınıfını paylaşır; aradaki fark güçte değil, taşınabilen maksimum kapı ağırlığındadır (1 000 kg yerine 2 000 kg). Aynı 10 kg motor gövdesi kullanılır; saha montajı KING 1000 ile aynıdır (paylaşılan delik şablonu + bağlantı planı).
KING 1000 vs KING 2000, segment ayrımı
| KING 1000 | KING 2000 | |
|---|---|---|
| Motor gücü | 400 W | 400 W |
| Maks. kapı ağırlığı | 1 000 kg | 2 000 kg |
| Hız | 16 cm/s | 16 cm/s |
| Akım | 1,3 A | 1,3 A |
| Gövde + ağırlık | Aynı (10 kg) | Aynı (10 kg) |
| Pazar segmenti | Konut + ofis | Plaza + kampüs + orta endüstri |
→ Tek fark maksimum kapı ağırlığıdır; 1 000-1 200 kg aralığında her iki model çalışır, ağır kapı için KING 2000 önerilir (yüksek kapı ağırlığı sınıfı, daha geniş marj).
Hedef projeler
- Plaza ve ofis kampüsü araç giriş-çıkışı (yüksek frekanslı)
- Orta segment endüstriyel tesis ana girişi
- AVM otopark araç şeritleri (yan giriş)
- Lojistik depo araç giriş kontrol noktaları (1 500-2 000 kg ağır kapılar)
Saha disiplini
KING 1000 ile aynı saha disiplini geçerlidir. Ek olarak:
- Ağır kapıda ray çelikten + saç kalınlığı 5 mm ve üzeri olmalı; ince ray bükülme yapar, motor zorlanır.
- Limit switch buffer’ı 10 cm önerilir (KING 1000’de 5-10 cm yeterli); ağır momentumlu kapıda fren mesafesi büyür.
- Elektronik fren trimpotu kapı ağırlığına göre ayarlanmalıdır, KING 1000 ayarı kopyalayarak başlamayın, KING 2000 sahaya göre kalibre edilmelidir.
Model notları
Kurulumdan önce ürün ailesi uyarılarını ve fren / limit ayarlarını okuyunuz. Detaylı bağlantı şeması ve tork tablosu teknik PDF’de yer alır.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Fabrika ve üretim tesisi
- Lojistik deposu girişi
- Ağır sanayi tesisi
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
KING 2000 hangi kapı tiplerinde kullanılır?
230 V tek faz besleme ile 2 000 kg sınıfına kadar yana kayar kanatlarda kullanılır: fabrika ve depo bahçe kapıları, site ve lojistik tesis girişleri, çelik konstrüksiyon ağır kanatlar. Trifaze besleme çekmenin mümkün olmadığı sahalarda bu sınıfın üst sınırıdır; 2 000 kg üzerindeki kanatlarda 380 V trifaze KING 2500 veya KING 4000 devreye girer. Koruma sınıfı IP44 olduğundan dış ortamda kullanılabilir, ancak motor doğrudan su akışına maruz kalmayacak şekilde konumlandırılmalıdır.
-
16 cm/s hız yoğun geçişli bir girişte yeterli olur mu?
Hesap açıklık ölçüsüyle yapılır: 6 m açıklıkta tam açılma 16 cm/s hızda yaklaşık 38 saniye sürer, buna kapanma ve bekleme süresi eklenir. Araç kuyruğu oluşan girişlerde bu süre yetersiz kalabilir. Yoğun geçişte iki yol vardır: kanadı tamamen açmak yerine yeterli geçiş genişliğinde durduran kısmi açma ayarı ya da 24 V serideki yüksek hızlı HATTI 1200 HS modeli. Hız yükseltmek ivme ve durma yüklerini de artırdığı için kanat ve ray tarafının buna uygun olması gerekir.
