Bu ürünün en kritik teknik parametreleri.
- Kontrol ünitesi R2 (r-tec)
- Şebeke voltajı 230 VAC
- Motor voltajı 24 VDC
- Güç 100 W
- Akım 2 – 6 A
- Koruma sınıfı IP23
Tüm teknik özellikleri görün (13)
Mekanik
| Özellik | Değer |
|---|---|
| Kanat ağırlığı, çift kanat | 120 + 120 kg |
| Kanat ağırlığı, tek kanat | 150 kg |
Performans
| Özellik | Değer |
|---|---|
| Açılma hızı, tek kanat | 90 cm/s |
| Açılma hızı, çift kanat | 180 cm/s |
| Kapanma hızı | Açılma hızının %70'i |
| Açık bekleme süresi (2015 genel şartname) | 0 – 90 sn |
Kontrol
| Özellik | Değer |
|---|---|
| Operasyon modları | 5 (Açık bekle / Kısmi / Tek yönlü / Otomatik / Kapalı bekle) |
Videolar
Kurulum ve destek rehberleri
Videolar, gösterilen model ve kontrol kartı için uygulama örnekleridir. Diğer ürünlerde genel referans olarak değerlendirilebilir; bağlantı ve ayarlarda ilgili modelin güncel teknik kılavuzu esas alınır.
Fotoselli yaya kapıları 7 video
Kontrol kartı, limit ve parametre ayarları; kilit, el sensörü ve aksesuarlar.
Videodaki fotoselli kapı mekanizması ve kartı esas alınır; diğer sürümlerde bağlantı teyidi gerekir.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
Fotoselli yaya kapısında kullanılan kontrol kartının yapısına ve bağlantı noktalarına genel bakış.
- 4:58 YouTube’da izle
Fotoselli yaya kapısında kullanılan kontrol kartının yapısına ve bağlantı noktalarına genel bakış.
- 0:35 YouTube’da izle
Fotoselli kapının kontrol kartına aksesuar bağlantılarını ele alan kısa teknik rehber.
- 1:00 YouTube’da izle
Fotoselli kapının hareket sınırlarını öğrenme ve limit tanıtma işlemini ele alan uygulama.
- 2:25 YouTube’da izle
Fotoselli kapı kontrol kartında çalışma parametrelerinin ayarlanmasına ilişkin rehber.
- 0:24 YouTube’da izle
Elektrikli kilidin fotoselli kapı kontrol kartına bağlantısını gösteren kısa uygulama.
- 0:49 YouTube’da izle
Şifreli geçiş kontrol cihazının fotoselli kapı kartıyla bağlantısını ele alan örnek.
- 0:51 YouTube’da izle
Temassız el sensörünün fotoselli kapı kontrol kartına bağlantısını gösteren rehber.
Genel bakış
r-tec otomatik kapı sistemleri; alışveriş merkezi, hastane, ofis lobisi, banka, otel ve havaalanı gibi yaya girişlerinde değerlendirilir. Belgeler standart ve teleskopik şaseyi, yedek parça listesinde ise hermetik profili anar; hermetik profil tek başına onaylı bir kapı tipi veya sızdırmazlık sınıfı kanıtlamaz. Dört kapı tipi (çift kanat sürgülü, tek kanat sürgülü, teleskopik, döner) geçer. R2 kontrol bilgisi seçilen kapı tipinin gerçek model belgesiyle eşleştirilmelidir.
Şase seçenekleri
Standart şase, Tek kanat veya çift kanat sürgülü uygulamalarda kullanılır. Ofis lobisi, alışveriş merkezi giriş kapısı, banka şubesi gibi standart yaya geçişlerinde yaygındır.

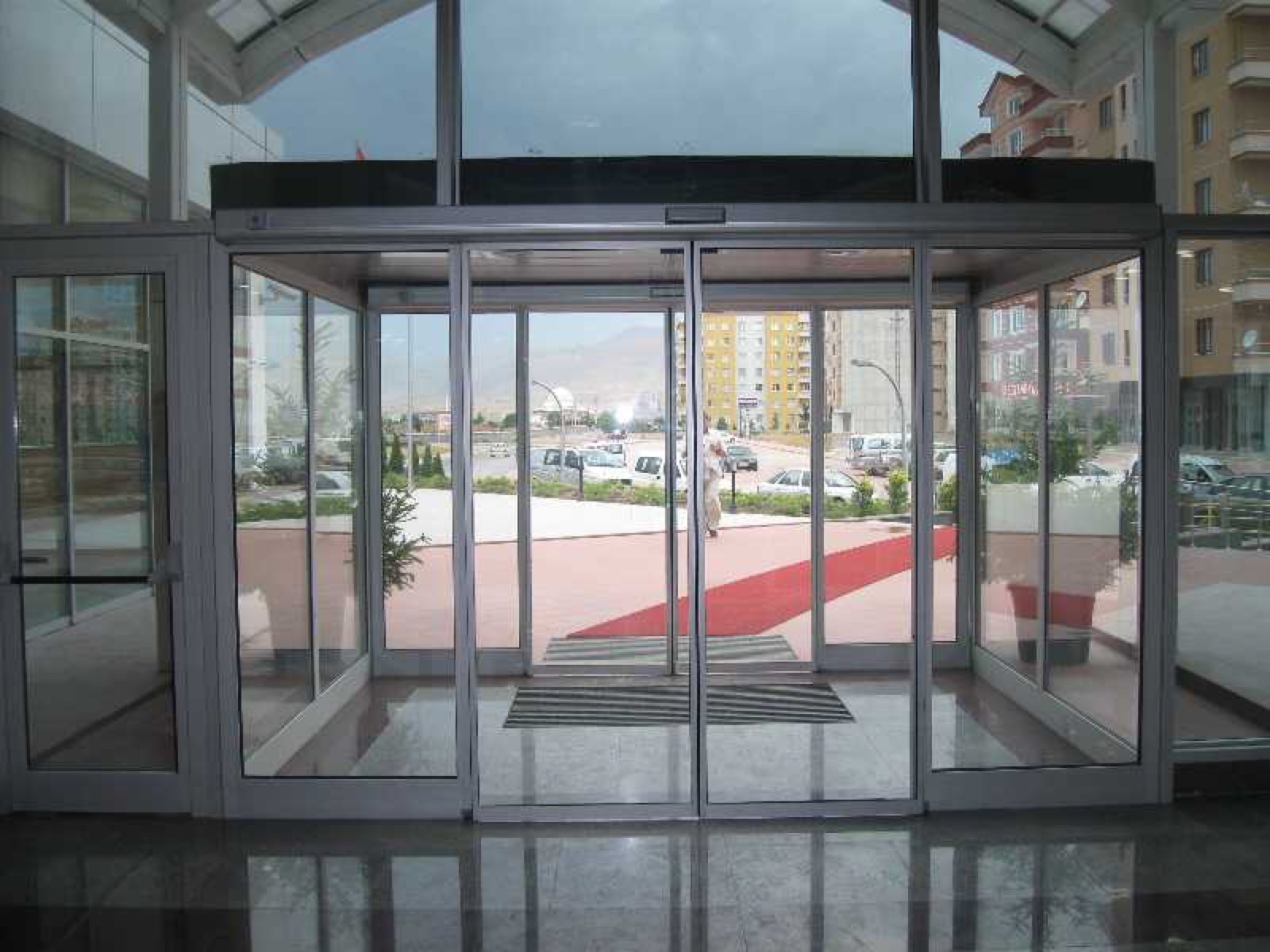

Teleskopik şase — kanatlar birbirinin arkasına kayar. Bu broşür teleskopik kapasite, hız veya azami açıklık vermez; ilgili model belgesi gerekir.
Hermetik profil — Yedek parça listesinde geçer. Sızdırmazlık veya yalıtım sınıfı verilmez; temiz oda için onaylı ilgili model belgesi gerekir.
Dört kapı tipi
| Tip | Maks. kanat ağırlığı | Açılma hızı | Tipik uygulama |
|---|---|---|---|

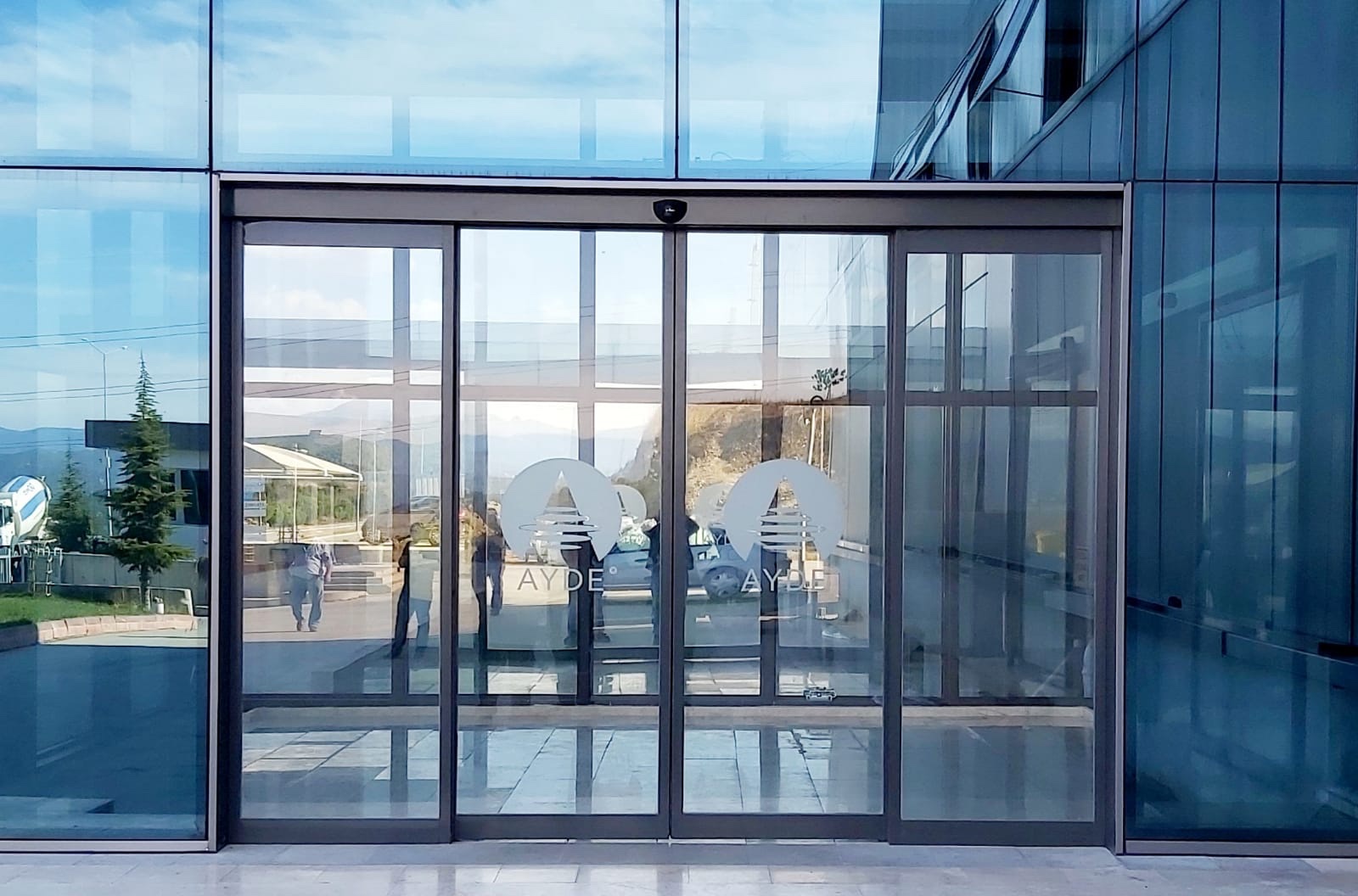

| Çift kanat sürgülü | 120 + 120 kg | 180 cm/s | AVM, hastane, ofis ana giriş |

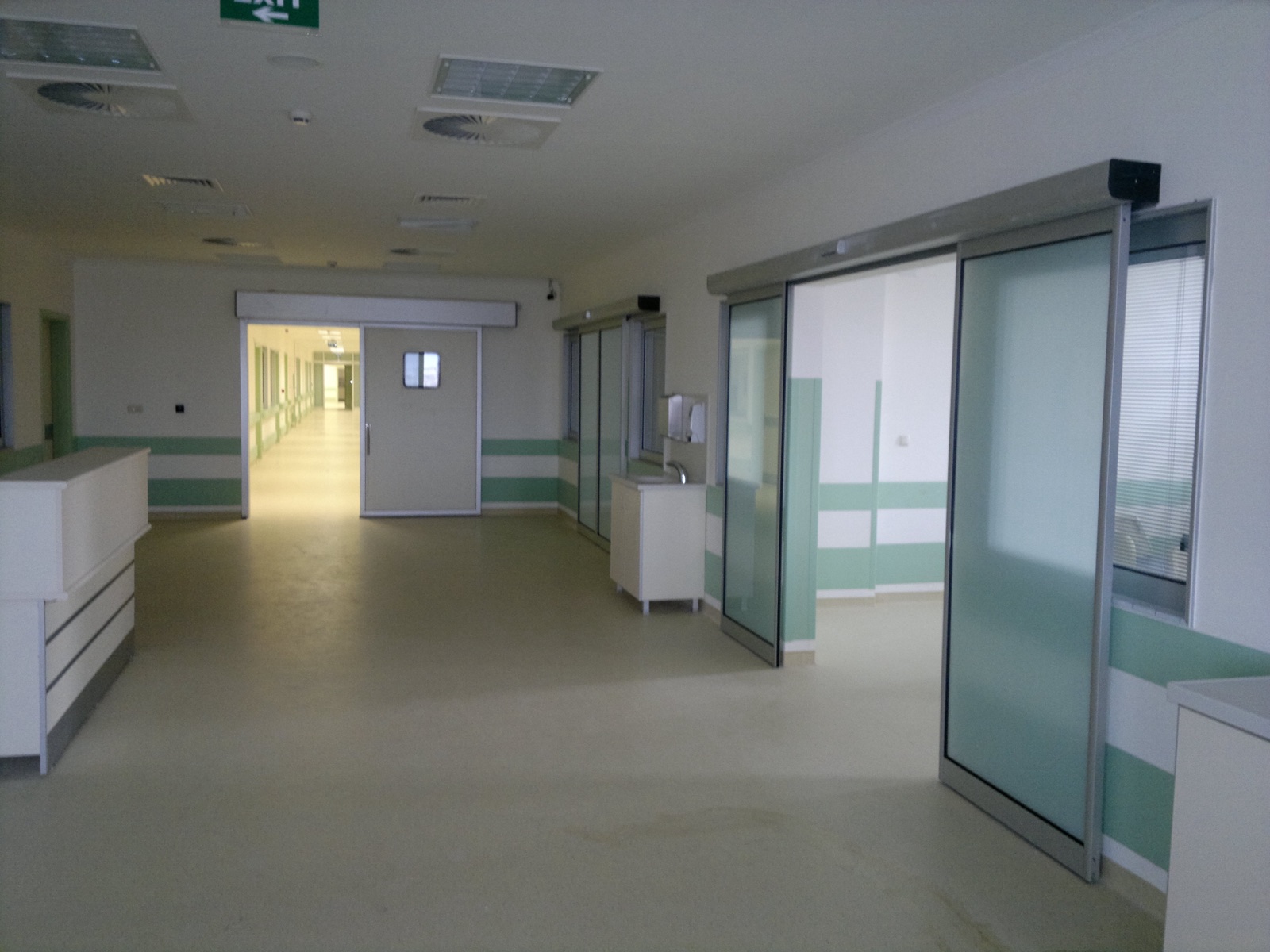

| Tek kanat sürgülü | 150 kg | 90 cm/s | Banka şubesi, küçük dükkân, kişisel giriş |
| Teleskopik | Model belgesi gerekli | Model belgesi gerekli | Yan duvar alanı sınırlı girişler |
| Döner (revolving) | (Modele göre) | (Modele göre) | Otel lobisi, premium ticari giriş |
R2 kontrol ünitesi
R2 kılavuzu otomatik kapı mekanizması için kontrol kartını anlatır. Belgelenen düzende 230 VAC şebeke beslemesi ve 24 VDC motor vardır; bunlar iki alternatif besleme değildir. Öne çıkan özellikler:
- 23 parametre, Açılma/kapanma yavaşlama mesafesi, açık bekleme süresi, çalışma hızı, kapanma hızı oranı, açılma rampası, kısmi açılma yüzdesi, itme gücü vb. her saha şartına ince ayar.
- 12 ekran kodu, o1–o9, 10, 11 ve St; buton, radar, fotosel, enkoder, akım, besleme ve servis gibi durumları bildirir. Kod tek başına kesin arıza nedenini vermez.
- 5 operasyon modu, Selektör anahtarı ile geçişler:
- Açık bekle, Kapı sürekli açık tutulur.
- Kısmi açılma, R2 kılavuzundaki o5 parametresi %25 / %50 / %75 seçeneklerini verir; uygun oran proje için seçilir.
- Tek yönlü çıkış, R2 kılavuzunda listelenen tek yönlü çalışma modu.
- Otomatik (standart), Fotosel/sensör tetikli normal çalışma.
- Kapalı bekle, Kapı kapalı tutulur; elektrikli kilidin çalışma biçimi ayrı ayarlanır.
Mod seçimi ve emniyet cihazları kurulu kapı üzerinde yetkili teknik ekipçe doğrulanır. Bir modun adı, kapının tahliye uygulaması için uygunluğunu tek başına kanıtlamaz.
Hız ve emniyet
R2 kılavuzu sürgülü kapıda tek kanat için 90 cm/s, çift kanat için 180 cm/s açılma hızını ve kapanma hızını açılmanın %70’i olarak verir. Bu oran tek başına sıkışma korumasının etkinliğini kanıtlamaz. R2 parametre tablosunda t1 açık bekleme süresi 0–60 sn’dir; 2015 genel teknik şartnamesindeki 0–90 sn ayrı belge kapsamıdır ve R2’nin her revizyonuna taşınmaz.
Arşiv belge kayıtları ve kanıt sınırı
TÜV Austria kaydı 16-PS-0009-TAT-21-MAD-2479; ürünü AUTOMATIC DOOR, tip/model kapsamını r-tec, open, con-tech olarak yazar. Belge 12.02.2021 tarihinde yenilenmiş ve 12.02.2022 tarihinde sona ermiştir. Bu arşiv kaydı sürgülü, teleskopik veya döner varyantları; R2 kontrol ünitesini ya da bu sayfadaki dört kapı tipini ayrı ayrı kapsam olarak adlandırmaz.
SATSO / TOBB tarafından düzenlenen Yerli Malı kaydı 20221188100201, ürünü yalnız OTOMATİK KAPI ve yerli katkı oranını %100 olarak gösterir. Belge 08.09.2022–08.09.2023 dönemi için geçerlidir ve artık arşiv kaydıdır; motor, kontrol kartı, mekanik aksam veya elektronik bileşen bazında ayrı bir kapsam ya da maliyet dökümü vermez.
Bu iki tarihsel kayıt güncel sertifika veya güncel üretim oranı kanıtı değildir. Teklif edilen model, kontrol ünitesi, donanım ve güncel uygunluk dosyası proje bazında ayrıca doğrulanır.
Hedef projeler
- AVM ve plaza ana giriş kapıları
- Hastane yaya girişi (model ve proje koşulları doğrulanır)
- Banka şubesi, döviz bürosu, kuyumcu (güvenlikli yaya geçiş)
- Otel lobi ve restoran ana giriş (döner kapı)
- Havaalanı terminal yaya geçişleri
- Ofis kuleleri ve plaza lobi
- Eczane, market ve perakende mağaza giriş kapıları
Servis ve yedek parça
R2 kılavuzunun PDF 15. sayfasındaki yedek parça listesi şase profilleri ve kontrol kartı gibi bileşenleri; 16. sayfadaki patlatılmış resim 20 numaralı montaj bileşenini gösterir. Bunlar güncel stok veya her kapı tipi için uyumluluk taahhüdü değildir. Montaj, bakım ve yedek parça uygunluğunu projeyi yürüten yetkili teknik ekiple doğrulayın.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Alışveriş merkezi ve mağaza girişi
- Hastane ve sağlık kuruluşu
- Otel ve konaklama
- Ofis binası lobisi
- Gıda üretiminde hijyen geçişi
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
Otomatik kapı R2 ekranında arıza uyarı kodu (o2, o5, o8, 10 vb.) ne anlama gelir?
R2 kılavuzunun s.13 tablosu o1/o2 sıkışma, o3 aşırı akım koruması, o4 buton, o5 radar, o6 mekanik sıkışma, o7 düşük akü, o8 fotosel, o9 düşük şebeke gerilimi, 10 enkoder, 11 beş saniyeyi aşan yüksek akım koruması ve St servis zamanı uyarılarını listeler. Kod tek başına kesin arıza nedeni değildir. Enerji sonrası 1-2-3 dizisi limit öğrenmesiyle ilgilidir; hareket başlamaz veya dizi sürerse mekanik kurulumu eğitimli ekip incelemelidir. Sıkışma kodunu yalnızca silmek yerine nedeni kontrol edilmelidir.
-
Otomatik kapı kapanma ucunda durmuyor, sürekli yeniden limit tanımlıyor?
R2 kılavuzunun s.14'ünde, kapanma limitinden sonra 1-2-3 dizisinin yeniden görünmesi durumunda C4 itme gücünün yüksek olabileceği belirtilir. Kılavuz bu özel durum için C4'ü 5 birim düşürüp enerjiyi kesip yeniden vermeyi anlatır. Mekanik kurulum ve sıkışma nedeni kontrol edilmeli; parametre işlemleri yalnız eğitimli ekipçe, model aralığında yapılmalıdır.
