Bu ürünün en kritik teknik parametreleri.
- Malzeme Panama dokulu ithal PVC
- Branda gramajı 900 gr/m²
- Şeffaf bölüm İstenilen ölçüde opsiyonel
- Renk seçenekleri 6 RAL + şeffaf (2004 turuncu / 3002 kırmızı / 5010 lacivert / 9006 gri / 9016 beyaz / 1021 sarı + şeffaf branda)
- Yan dikme 80 × 80 mm alüminyum (RAL 9006)
- Tambur Ø125 mm özel kesitli alüminyum
Tüm teknik özellikleri görün (17)
Yapı
| Özellik | Değer |
|---|---|
| Alt etek | Alüminyum RAL 9006 + EPDM conta veya RAL 3002 kırmızı branda |
Emniyet
| Özellik | Değer |
|---|---|
| BREAK OUT alt çarpma emniyeti | Opsiyonel |
| Standart fotosel | MF/A |
Motor
| Özellik | Değer |
|---|---|
| Voltaj | 380 V 3 faz veya 230 V monofaz |
| Standart (invertörsüz) hız | 0,65 – 0,70 m/sn |
| İnvertörlü hız | 1,5 m/sn |
| Motor serisi | RAPID 35 / 45 / 75 / 85 / 180 Nm |
Kontrol
| Özellik | Değer |
|---|---|
| Kontrol ünitesi (invertörsüz) | I-380 (3 faz kontrol) |
| Kontrol ünitesi (invertörlü) | FU (frekans inverter) |
| Aktivasyon | Buton, kumanda, loop dedektör, hareket sensörü |
Belge
| Özellik | Değer |
|---|---|
| Tarihsel belge referansı | 2010 Type ECO teknik rapor kapağı (arşiv, 1/13 sayfa) |
Videolar
Genel bakış

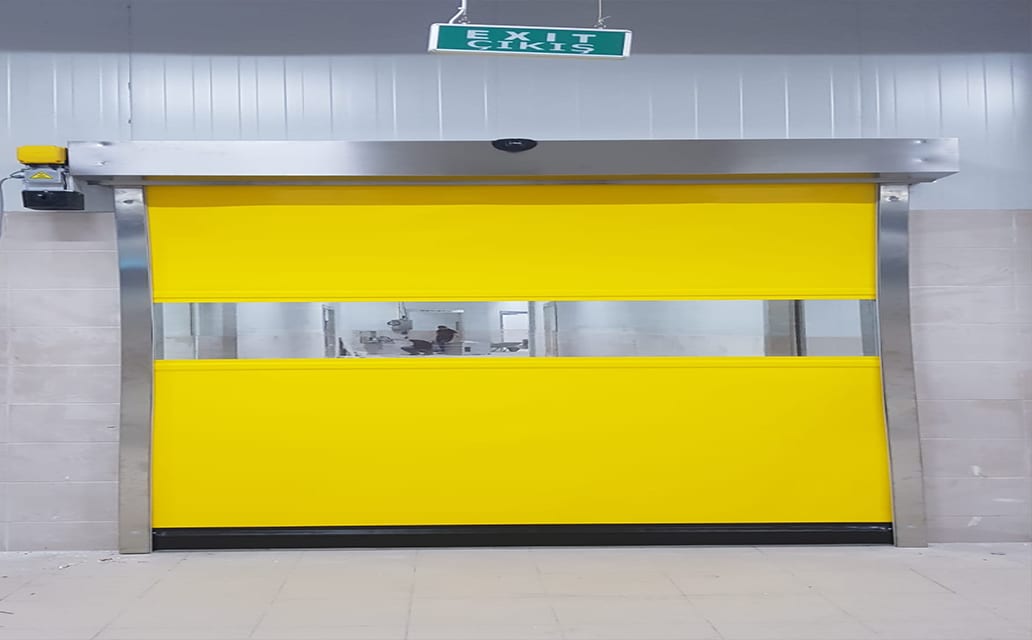

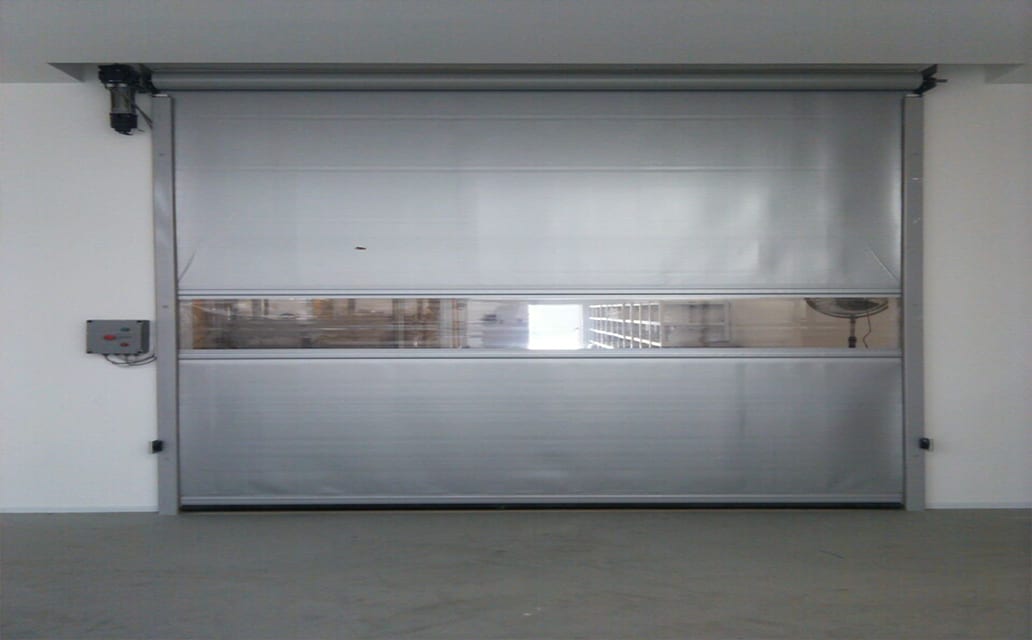

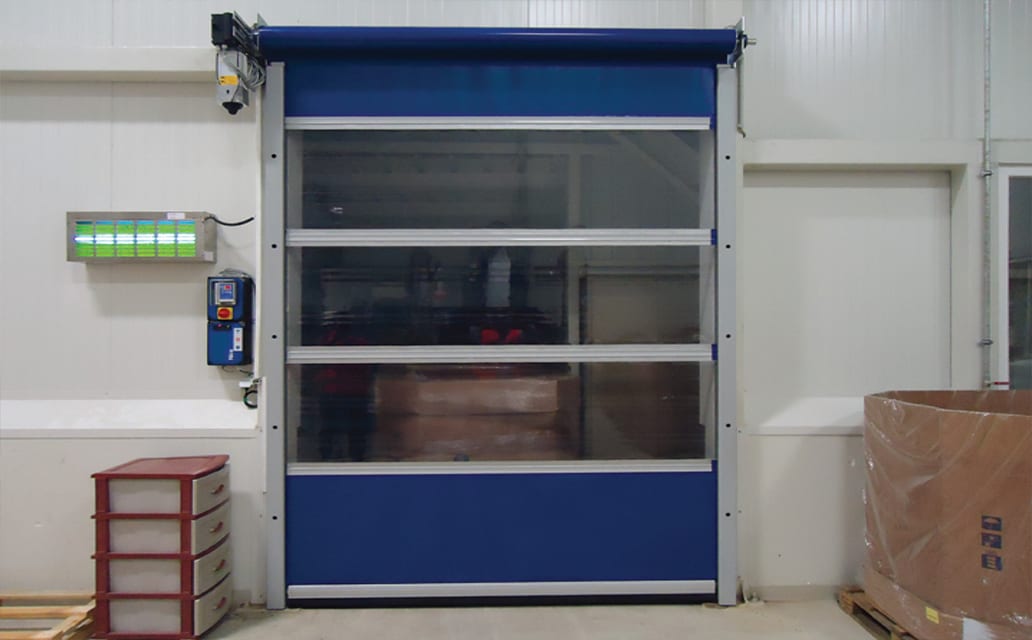

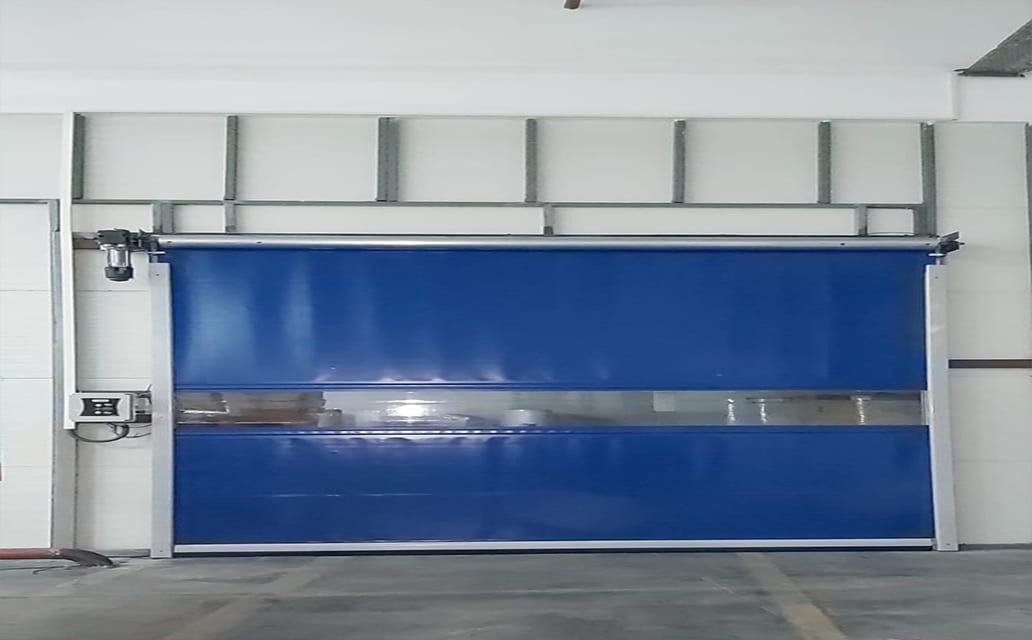

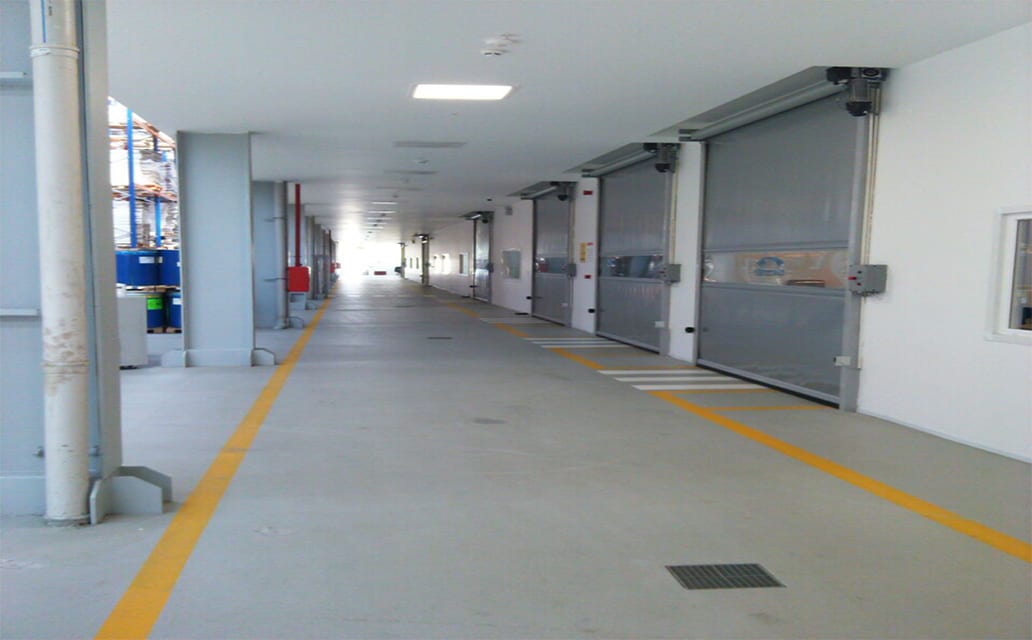

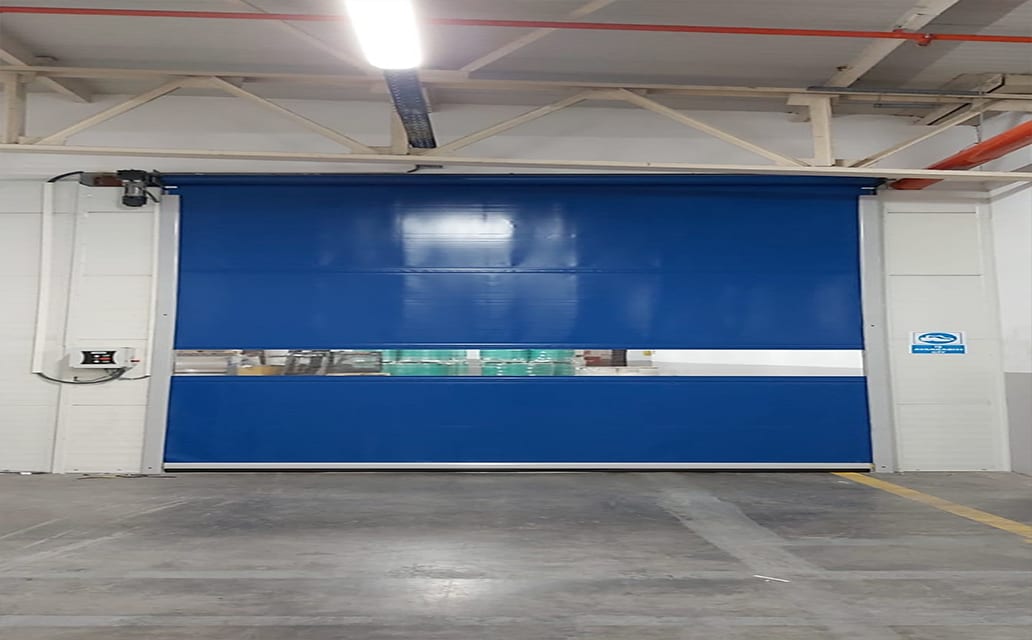

Hızlı PVC kapılar (HPVC); yüksek açılma-kapanma hızı ile forklift, transpalet ve diğer servis araçlarının kesintisiz giriş-çıkışına imkân sağlar; aynı zamanda mekânlar arasında koku, ısı, toz ve rüzgâr etkenlerinden yalıtım kurar. Sarmal tip HPVC; kapı brandasının üst kasada bir tambur üzerine sarılarak yukarı toplandığı kompakt sistemdir. Düşük tavan yüksekliğine sahip iç hatlarda alandan tasarruf sağlarken günde yüzlerce aç-kapa döngüsüne dayanır.
Belge arşivimizdeki 14 Mayıs 2010 tarihli TÜV NORD teknik rapor kapağı, Type ECO hızlı folyo kapı ile Mtec tahrikini tanımlar. Elimizde raporun yalnız ilk sayfası bulunduğu için bu kayıt güncel seri sertifikası veya diğer HPVC konfigürasyonlarının performans kanıtı olarak kullanılmaz.
Yapısal özellikler
- Branda, 900 gr/m² panama dokulu ithal PVC; uzun ömürlü, esnek, kimyasal dayanımlı. Şeffaf pencere bölümü istenilen yere/ölçüye eklenebilir.
- Yan dikme, 80 × 80 mm ekstrude alüminyum profil, RAL 9006 (gri). Estetik + bakım kolaylığı.
- Tambur, Ø125 mm özel kesitli alüminyum boru. Branda tek katman sarılır, kapı açıkken üst kasada toplanır.
- Alt etek, Alüminyum profil RAL 9006 + alta EPDM conta veya RAL 3002 kırmızı branda alternatifi. Sızdırmazlık + emniyet algılama bütünleşik.
Motor + kontrol seçimi
Kapı boyutuna göre 5 RAPID motor modeli seçilir; her motor invertörsüz veya invertörlü kontrol ünitesi ile kullanılabilir.
| Motor | Voltaj | Mil Çapı | Hız | Kapasite | Güç |
|---|---|---|---|---|---|
| RAPID 35 | 380 V | 25,4 cm | 130 rpm | 35 Nm | 0,55 kW |
| RAPID 45 | 380 V | 30 cm | 90 rpm | 45 Nm | 0,55 kW |
| RAPID 75 | 380 V | 25,4 cm | 130 rpm | 75 Nm | 0,55 kW |
| RAPID 85 | 380 V | 30 cm | 90 rpm | 85 Nm | 1,00 kW |
| RAPID 180 | 380 V | 40 cm | 90 rpm | 180 Nm | 2,20 kW |
İnvertörsüz (I-380 kontrol)
3 faz mekanik kontrol, sade + sağlam. 0,65-0,70 m/sn açılma hızı. Bütçe önceliği veya orta hız tipik HPVC uygulamaları için.
İnvertörlü (FU kontrol)
Frekans inverter, yumuşak ivmelenme + hız + tork kontrolü. 1,5 m/sn açılma hızı (RAPID 45/1 + FU ile), modern forklift trafiği için. Soft start/stop sayesinde branda yıpranması ciddi şekilde azalır; encoder bütünleşik pozisyon kontrolü.
→ Detay için bkz. r-tec FU Kontrol Ünitesi ve r-tec I-380.
Emniyet katmanları
- MF/A safety photocell, Standart, kapı eşiğinde sıkışma riskini engeller.
- BREAK OUT alt çarpma emniyeti, Opsiyonel; forklift veya araç kazara çarpma anında alt etek profili kazara dışarı çıkıp tam açılınca yerine geri girer. Yoğun forklift trafiğinde ürün+kapı koruma için kritik.
- Anticrash sistemi, Opsiyonel; çarpma sonrası otomatik geri açılma + kalibrasyon.
- Boy fotosel, Tam yükseklikte ışın perdesi (premium emniyet).
- Optik IR göz, Yüksek hassasiyetli yaklaşım algılaması.
Hedef projeler
- Gıda ve ilaç üretim hatları, Hijyen + sıcaklık ayrımı + yoğun forklift.
- Soğuk hava depoları, İklimlendirme kaybını minimumda tutar, sızdırmazlık fırçaları + EPDM conta zorunlu.
- Lojistik depo bölmeleri, Yoğun forklift trafikli geçişler, 1,5 m/sn invertörlü modelle akış belirgin hızlanır.
- Otopark giriş kontrol noktaları, Yaya + araç güvenli geçişi (şeffaf pencere kritik).
- Mağaza arka ofis-satış alanı ayrımı, Müşteri görünmez bölüm geçişi.
- Otomotiv üretim tesisleri, Hat ayrımı + boya kabini izolasyonu.
Belge kapsamı
- Tarihsel kaynak: TÜV NORD teknik rapor kapağı, DIN EN 13241-1:2004, Rapor No
10 325 380263-001, 14 Mayıs 2010. - Tanımlanan test nesnesi: Type ECO hızlı folyo kapı ve Mtec tahrik; test tarihi 19 Mart 2010.
- Kullanım sınırı: Yayımlanan kopya 13 sayfalık raporun yalnız ilk sayfasıdır; sonuç bölümleri elimizde olmadığı için mekanik dayanım, hız, yalıtım veya güvenlik performansı sonucu çıkarılmaz. Detay: tarihsel belge arşivi.
Saha disiplini
- Açıklık ölçüsü, Doğru RAPID motor + kontrol kombinasyonu için ölçü teyit formu yetkili bayilerden alınıp doldurulmalıdır.
- Şebeke voltajı, 380 V trifaze (I-380 veya FU ile) veya 230 V monofaz (sadece FU ile) opsiyonu. Tesisin mevcut tesisat kapasitesi montaj öncesi kontrol edilmeli.
- Tavan yüksekliği, Sarmal tambur Ø125 mm + çelik konstrüksiyon = üst kasaya ~40-50 cm gerekir.
- Branda yıpranması, Sert kalkış (invertörsüz) brandayı invertörlüye kıyasla daha hızlı yorgunlaştırır; yoğun kullanımda invertörlü model uzun vadede verimlidir.
- Periyodik bakım, 6 ayda 1 EPDM conta + tambur eksen + motor termik kontrolü. Yoğun forklift trafiğinde 3 ayda 1.
Model notları
Sarmal tip; orta-küçük açıklıkta forklift trafiği + iç mekân uygulamaları için tipik tercihtir. 5 m’den geniş açıklık veya rüzgârlı dış ortamlarda ALKUR Katlanır Tip HPVC önerilir, galvanizli çelik 200×200 mm yan dikme + Ø25 mm galvaniz boru branda sertleştirme ile yüksek rüzgâr mukavemeti sunar.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Soğuk zincir
- Gıda üretimi
- İlaç üretimi
- Otomotiv montaj hattı
- Lojistik ve depo geçişleri
- Perakende dağıtım merkezi
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
HPVC kapı ortalama açılış hızı nedir?
ALKUR HPVC ailesi; konfigürasyona göre 1,5 – 2,0 m/sn arası açılış hızı sunar. Yüksek frekanslı geçişlerde (forklift / transpalet) bu hız aralığı, soğuk zincir kayıplarını ve klima yükünü minimize eder. RAPID 35-180 motor seçimi ve I-380 / FU-Kontrol kart kombinasyonu hızı senaryoya göre kalibre eder.
-
Yüksek frekanslı geçişlerde branda ömrü nedir?
Standart 900 gr/m² PVC branda, günde ortalama 300-500 aç-kapa döngüsünde 5 yılı aşan ömür sağlar. Yıpranma şeritleri, alt çubuk profili ve komple branda yedek parça olarak sunulur; branda değişimi yetkili teknisyeniniz tarafından hızlıca yapılabilir.
-
Çarpma korumalı bir sistem var mı?
Evet. Standart konfigürasyonda çarpma korumalı emniyet sistemi mevcuttur; fotosel + alt çubuk sensörü ile temasta kapı durur veya geri açılır. Forklift sürücü hatası halinde branda kasadan çıksa bile self-resetting özelliği ile motor sıkıştırmadan tambura yerleşir.
-
Soğuk hava deposu için özel bir konfigürasyon var mı?
Evet. Soğuk zincir uygulamalarında çift cidar branda ve ısıl izolasyon profilleri opsiyonel olarak sunulur. Çiy noktası kontrolü için kasaya entegre ısıtıcı şerit ve yoğuşma drenajı projeye özel mühendislik onayı ile eklenir.
-
Arşivdeki TÜV NORD rapor kapağı neyi gösterir?
Yayımlanan nüsha, 19 Mart 2010'da test edilen Type ECO hızlı folyo kapı ile Mtec tahrikine ait 13 sayfalık teknik raporun yalnız ilk sayfasıdır. Belge, güncel seri sertifikası değildir; test sonuçları ve kapsamı diğer HPVC varyantlarına otomatik olarak genellenemez.
