1Teknik şartnameler
2Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Teknik şartname referansı EN 1398, teklif konfigürasyonunda doğrulanır
- Dinamik yük kapasitesi 6 000 kg
- Statik yük kapasitesi 9 000 kg
- Kapasite aralığı (genel) 6 000 – 9 000 kg
- Standart boyutlar 2 000 × 2 500 ve 2 000 × 3 000 mm
- Tahrik Hidrolik (elektrikli piston + pompa)
Tüm teknik özellikleri görün (19)
Platform
| Özellik | Değer |
|---|---|
| Platform sac (menteşeli) | 6 – 8 mm gözyaşı damlalı |
| Platform sac (teleskopik) | 8 – 10 mm gözyaşı damlalı |
| Flap / Lip kalınlığı | 12 – 14 mm gözyaşı damlalı |
| Flap uzunluğu (menteşeli) | 300 – 400 mm |
| Lip uzunluğu (teleskopik) | 600 mm standart / 1 000 mm opsiyonel |
Yükseklik
| Özellik | Değer |
|---|---|
| Kalkış / iniş yüksekliği | +32 / -32 cm tavsiye |
Motor
| Özellik | Değer |
|---|---|
| Motor | 380 V / 50 Hz / 1 HP (0,75 kW) |
Mekanik
| Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | -10 – +40 °C |
| Maksimum ses | 70 dB |
Kontrol
| Özellik | Değer |
|---|---|
| Kontrol ünitesi koruma sınıfı | IP54 |
Renk
| Özellik | Değer |
|---|---|
| Standart renk | RAL 5010 (çift kat antipas + boya) |
Emniyet
| Özellik | Değer |
|---|---|
| Solenoid valf | Elektrik kesintide aşağı düşmez |
Tip
| Özellik | Değer |
|---|---|
| Menteşeli tip opsiyonları | Tek Kanat veya 3 Kanat (1+2) |
Videolar
Genel bakış

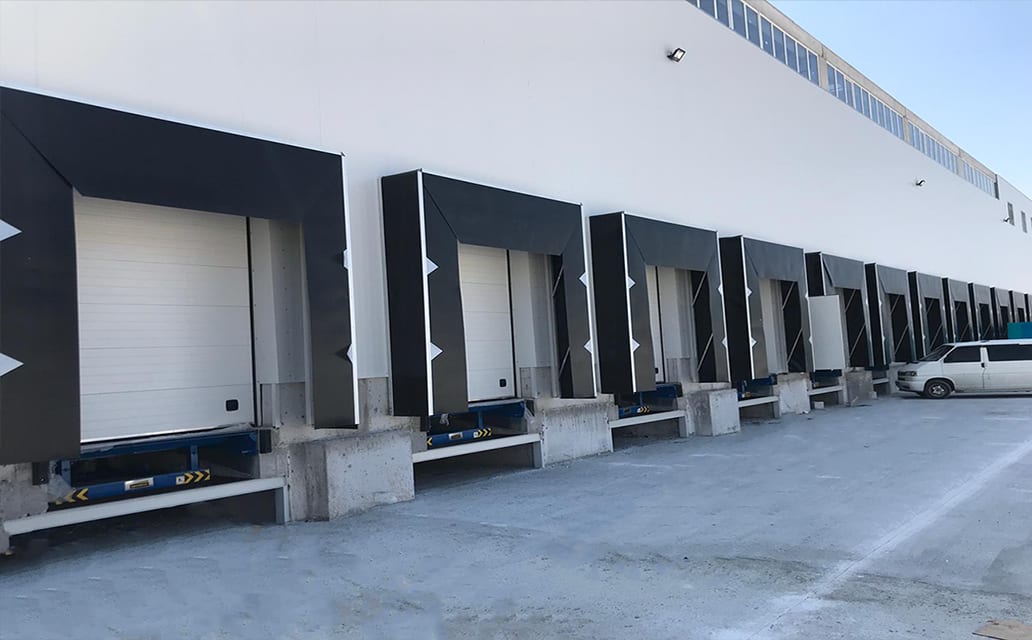

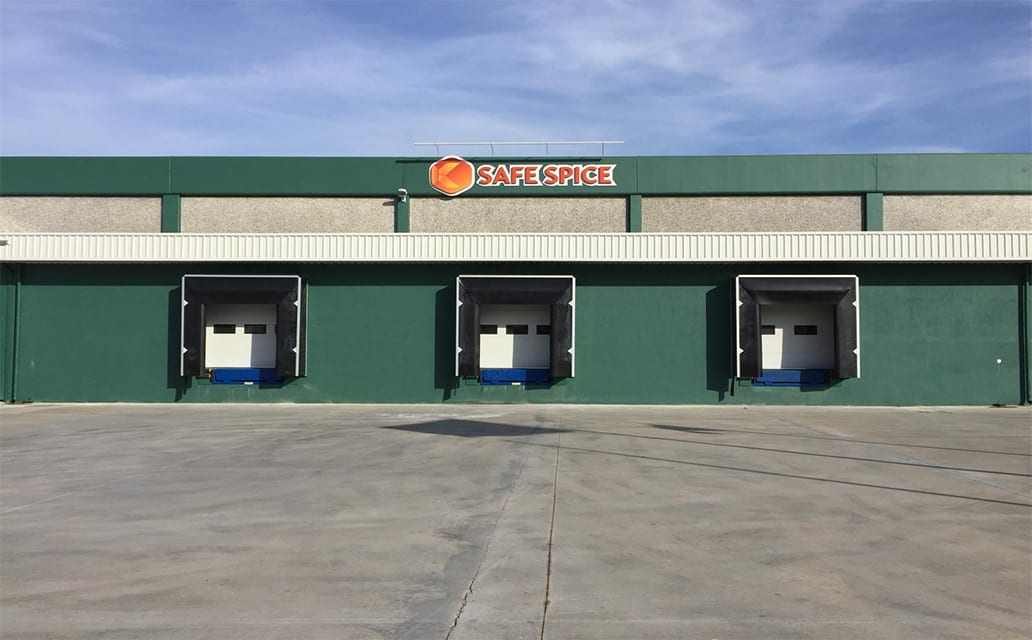

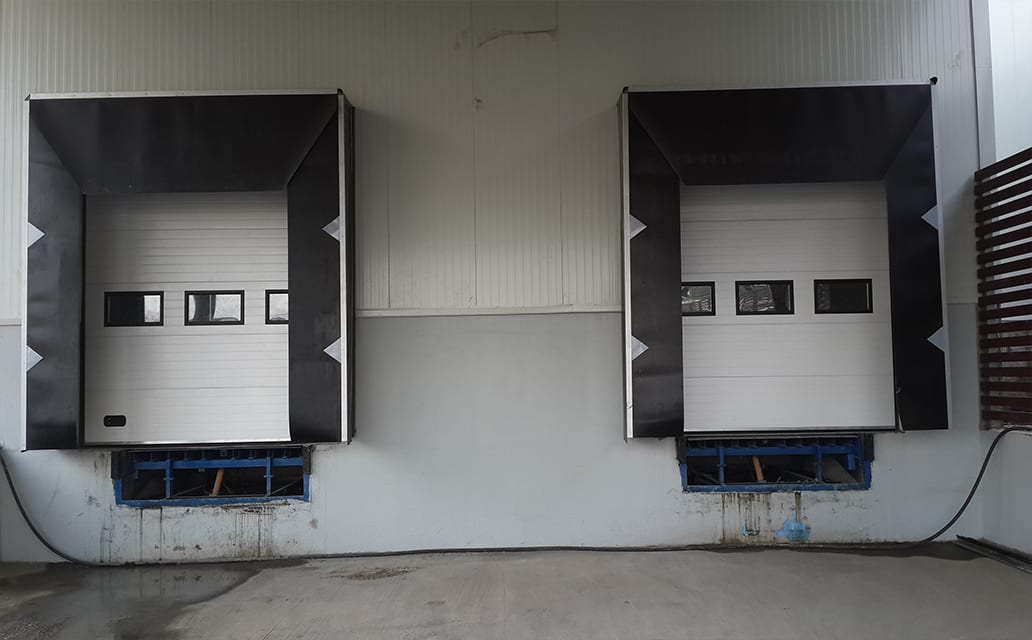

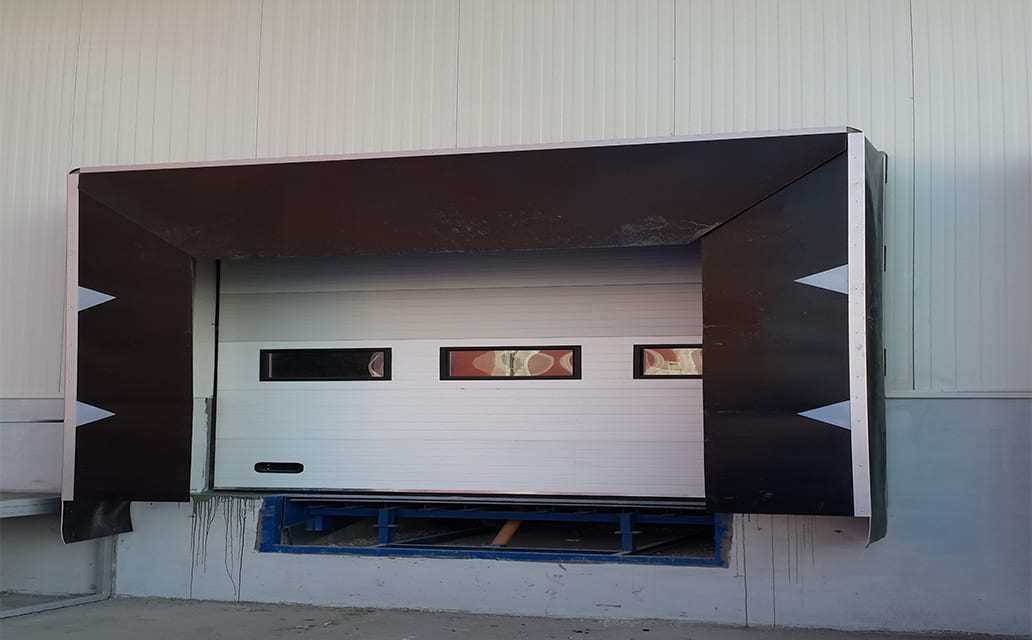

Yükleme rampası; araç ile zemin arasındaki seviye farkını gideren hidrolik dock leveler sistemidir. Forklift, transpalet ve diğer yükleme araçları ile çalışanların güvenli ve rahat hareket etmesini sağlar; yükleme-boşaltma sürecini hızlandırır. Buton ile kontrol edilen motor, elektrikli hidrolik piston ve pompa vasıtasıyla hareket sağlanır.
NORMDOCK, Hendek’te geliştirilen yerli yükleme rampası ailesidir. Yayımlanan üretici teknik şartnamesi EN 1398 gereksinimini referans alır; bu doküman tek başına bağımsız CE belgesi veya pazarda ilk olma kanıtı değildir. Güncel uygunluk dosyası teklif edilen ölçü, lip tipi, kapasite ve emniyet donanımıyla eşleştirilir. Seri, 6 000 kg dinamik + 9 000 kg statik yük kapasitesiyle lojistik, e-ticaret, soğuk hava deposu ve üretim sevkiyat hatlarına yöneliktir.

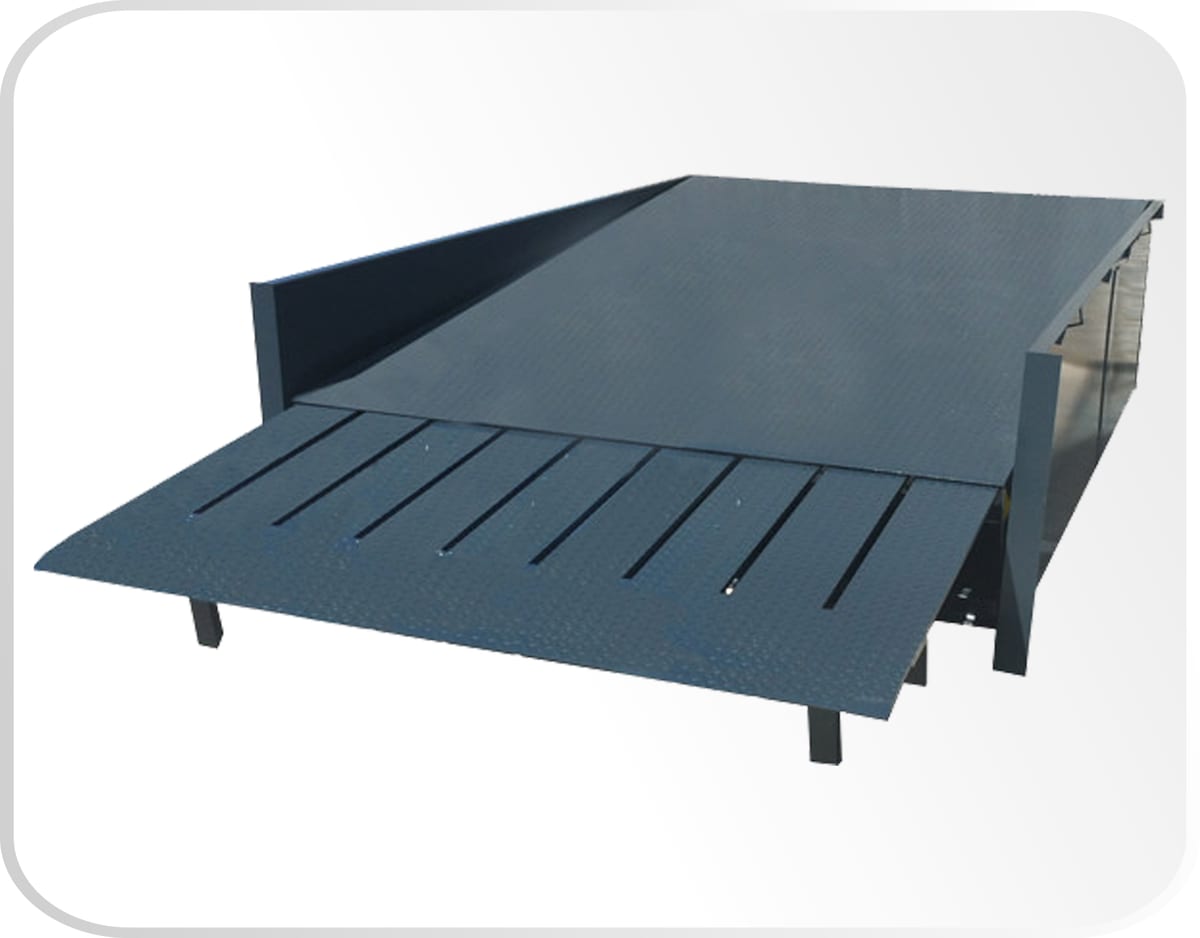

Tip seçimi, Menteşeli vs Teleskopik
| Özellik | Menteşeli | Teleskopik |
|---|---|---|
| Çalışma prensibi | Ana platform yükselir + ön kanat (flap) üstten devrilir | Ana platform yükselir + lip alttan ileri kayar |
| Lip / Flap uzunluğu | 300 – 400 mm | 600 mm standart / 1 000 mm opsiyonel |
| Platform sac | 6 – 8 mm | 8 – 10 mm (daha kalın) |
| Araç kasası erişimi | Kısa-orta mesafe | Uzak nokta (dorse 1 m uzakta bile) |
| Profil | Daha kompakt | Daha geniş (büyük platform + uzun lip) |
| Tipik kullanım | Sabit kasa boyutlu filo | Farklı dorse derinliği, esnek senaryo |
→ Sabit kasa boyutlu lojistik filosunda Menteşeli tercih edilir; farklı tır + dorse boyutları + uzak yük noktası gereken esnek senaryolarda Teleskopik zorunludur.
Hidrolik sistem ve motor
- Motor: 380 V trifaze / 50 Hz / 1 HP (0,75 kW), endüstriyel standart.
- Piston: EN 1398 standardına uygun maksimum basınçlı, elektrikli hidrolik.
- Ana platform + flap/lip ayrı pistonlar, sıralı çalışır (önce platform yükselir, sonra flap/lip devreye girer).
- Solenoid valf, Elektrik kesintisinde rampa aşağı düşmez (asma kilit gibi sabit kalır).
- Çalışma sıcaklığı: -10 °C / +40 °C, Türkiye’nin tüm iklim bölgelerinde çalışır.
- Maksimum ses: 70 dB, operatör konforu standartında.
Kontrol ünitesi
- IP54 koruma, Toz + su sıçramasına karşı dayanım.
- Maksimum çıkış: 2 kW.
- Buton seti: Çevirmeli açma-kapama + kırmızı mantar acil durdurma + aşağı-yukarı yükseklik ayarı.
Emniyet
- Parmak koruma, Açılır kapanır mekanizma operatör elini sıkıştırmaz.
- Bakım güvenlik barı, Rampa altında bakım yaparken platformun düşmesini engeller.
- Kaymayan (anti-slip) platform yüzeyi, Gözyaşı damlalı çelik plaka; ıslak/yağlı sahada bile forklift kaymaz.
- Lastik tampon, 75 × 95 × 285 mm dikdörtgen prizma, sağ ve sol; araç çarpma şokunu emer.
- Solenoid valf, Elektrik kesintisinde güvenli sabit pozisyon.
Aksesuarlar
6 farklı aksesuar tipi tedarik edilir:
- Araç tekeri hizalama kılavuzları, Aracın doğru yanaşması için bordür kılavuz.
- Çelik yay tamponu (Ed Br), Esnek yaylı, hafif araç tamponu.
- Sevkiyat alanı lamine kauçuk tampon (Ed Bl / Bls), Orta hizmet kauçuk.
- Sevkiyat alanı yüksek yoğunluklu kauçuk tampon (Ed Dl / Bls), Ağır hizmet.
- Hareketli tampon (Ed Bls), Araç yüksekliği değişen sahalar için.
- Kontrol panosu, Start / Stop / Acil Stop butonlu standart pano.
Tipik kullanım
- Lojistik dağıtım merkezleri, Günde 50+ TIR yükleme döngüsü.
- E-ticaret deposu giriş-çıkış kanalları, Yüksek frekanslı kargo yükleme.
- Üretim sevkiyat hatları, Üretim sonu hammadde + bitmiş ürün çıkışı.
- Soğuk hava deposu yükleme noktaları, Sızdırmazlık + hızlı operasyon.
- Perakende dağıtım üsleri, Mağaza tedarik araç filosu.
- Otomotiv yan sanayi loading dock’ları, Just-in-time tedarik zinciri.
Saha disiplini
- Çukur ölçüleri, Standart 2 000 × 2 500 ve 2 000 × 3 000 mm. PDF kuyu detay çizimleri inşaat aşamasında doğru hazırlık için kritik.
- Kalkış / iniş yüksekliği, +32 / -32 cm tavsiye. Daha geniş yükseklik aralığı için özel imalat gerekir.
- Periyodik bakım, 12 ayda 1 hidrolik yağ + piston conta + bakım güvenlik barı + tampon aşınma kontrolü.
- Bakım güvenlik barı kullanım disiplini, Bakım sırasında zorunlu; sadece eğitimli teknisyen erişimi.
Avantajlar
- Güvenli geçiş, Araç kasası ile zemin arası boşluk hidrolik platformla kapatılır, forklift düşme riski ortadan kalkar.
- Hızlı operasyon, 5-10 sn’de pozisyon alır, vardiya boyunca yüzlerce yükleme yapılabilir.
- Sistem uyumu, NORMDOCK körük ürünüyle bütüncül yükleme hattı kurulur.
- Tam mühendislik desteği, Kuyu detay çizimleri inşaat aşamasında doğru hazırlık için kritik.
- Yerli mühendislik ve izlenebilir dosya, 30+ yıllık üretim deneyimi; EN 1398 gereksinimi teklif konfigürasyonuyla doğrulanır.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Lojistik ve dağıtım merkezi
- Depolama ve elleçleme
- Kargo terminali
- Üretim tesisi sevkiyat alanı
- Otomotiv yedek parça lojistiği
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
6 ton mu 9 ton mu seçmeliyim?
Kapasite, rampa üzerinden geçecek azami yük (forklift + yük) için minimum güvenlik sınırını belirler. Standart palet ve hafif forklift ile çalışan operasyonlarda 6 ton genellikle yeterli olur; ağır forklift (4-5 ton sınıfı + yük) veya konteyner trafiği olan tesislerde 9 ton sınıfı seçilir. Forklift teknik etiketi ve günlük yük profilini paylaşmanız doğru kapasite seçimini sağlar.
-
Tek kanat mı, üç kanat lip seçeneği mi?
Lip (uç dudak) tipi, kamyon dorsesinin rampa üzerine oturma açısını belirler. Tek kanat standart sevkiyat için yeterli ve daha hızlı çalışır; üç kanat (telescopic lip) ise farklı yükseklikteki araçların geniş aralıkta hizalanmasını sağlar, yoğun çapraz-dock operasyonlarında veya konteyner geçişlerinde tercih edilir.
-
Platform ölçüsü nasıl seçilir?
NORMDOCK standart ölçüler şunlardır: 2000 × 2500 mm (kompakt operasyon) ve 2000 × 3000 mm (uzun forklift braketi / palet manevrası). Geniş platform daha az manevra gerektirir, dar olan yer tasarrufu sağlar. Sevkiyat hattı plan görselinizi paylaşırsanız uygun ölçüyü önerebiliriz.
-
Yerli Malı belgesi var mı?
Sitedeki mevcut kaynak setinde NORMDOCK rampaya ait güncel bir Yerli Malı Belgesi yayımlanmamaktadır. İhale veya proje böyle bir belge istiyorsa ürün kapsamı, belge sahibi ve geçerlilik tarihi teklif aşamasında ayrıca doğrulanır; yalnız teklif edilen konfigürasyonla eşleşen, geçerli tarihli dosya kullanılmalıdır.
-
Bakım sıklığı nedir?
Hidrolik üniteler ve mekanik bağlantılar için yılda 1 kez tam bakım önerilir. Yoğun trafik (günde 50+ sevkiyat) tesislerde 6 ayda bir kontrol idealdir. Bakım, projeyi yürüten yetkili teknik ekipçe yapılır; orijinal yedek parça tedariği üretici kanalından hızlıca sağlanır.
