Teknik şartnameler
1Ölçü teyit formları
1Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Standart genişlik 3 400 mm
- Standart yükseklik 3 450 mm
- Standart derinlik 620 mm
- Maksimum genişlik 4 200 mm
- Maksimum yükseklik 4 500 mm
- Maksimum derinlik 1 000 mm
Tüm teknik özellikleri görün (20)
Perde
| Özellik | Değer |
|---|---|
| Yan perde uzunluğu | 600 mm |
| Üst perde uzunluğu | 1 000 mm |
Branda
| Özellik | Değer |
|---|---|
| Branda kalınlığı | 3 mm |
| Branda yoğunluğu | 900 g/m² |
| DTEX | 1 100 DIN 53352 |
| Yırtılma dayanımı | 2 188 N (DIN 53356) |
| Kırılma mukavemeti | 2 300 N/5 cm (DIN 53356) |
| Tutuşabilirlik | PVC branda için DIN 75200 şartname gereği |
| Branda özellikleri | Şartnamede anti-statik, leke tutmaz, aşınmaya dayanıklı |
Renk
| Özellik | Değer |
|---|---|
| Standart renk | Siyah (opsiyonel renk kartelası) |
Yapı
| Özellik | Değer |
|---|---|
| Dış profil | Özel alüminyum |
| İç konstrüksiyon | Galvanizli çelik profil |
| Köşe birleşimleri | Özel zıvanalar |
Detay
| Özellik | Değer |
|---|---|
| Metal aksam | Galvaniz kaplama şartı |
Videolar
Ürün ve montaj videolarımızın tamamına YouTube kanalımızdan ulaşabilirsiniz.
YouTube Kanalımızı İnceleyinGenel bakış

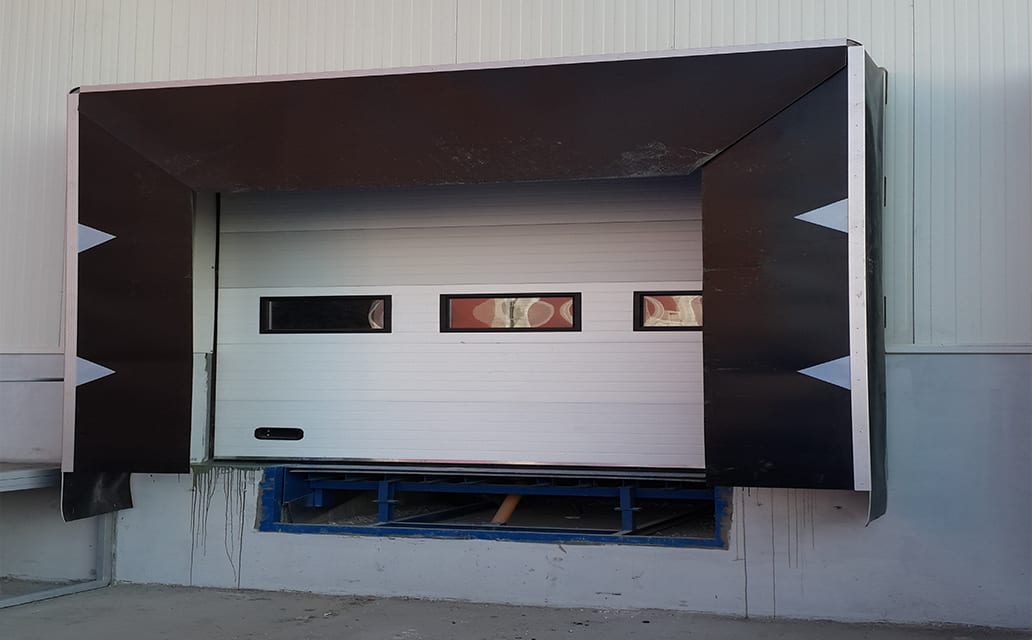

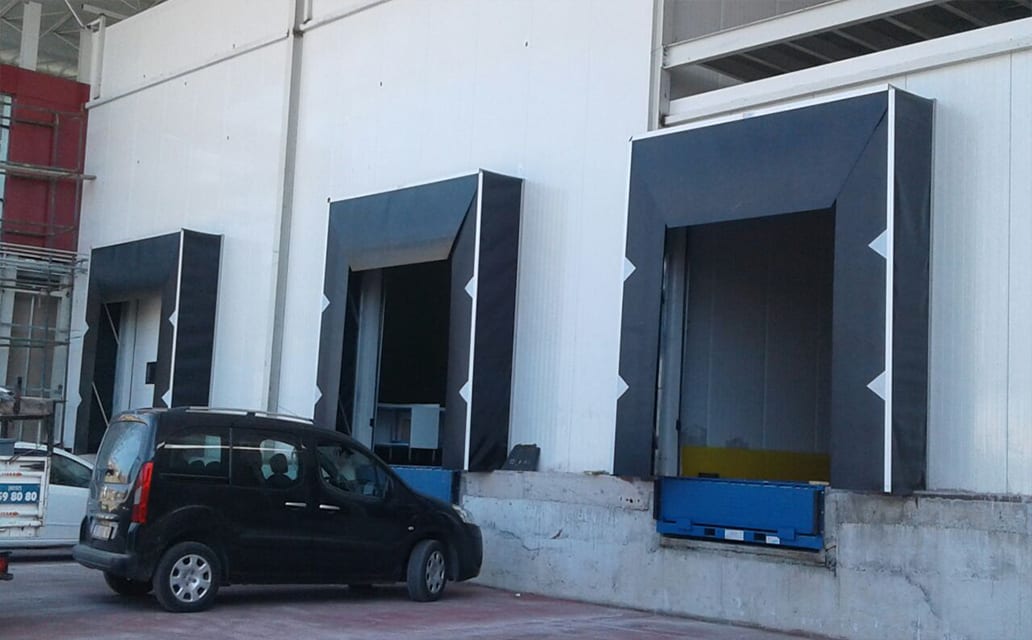

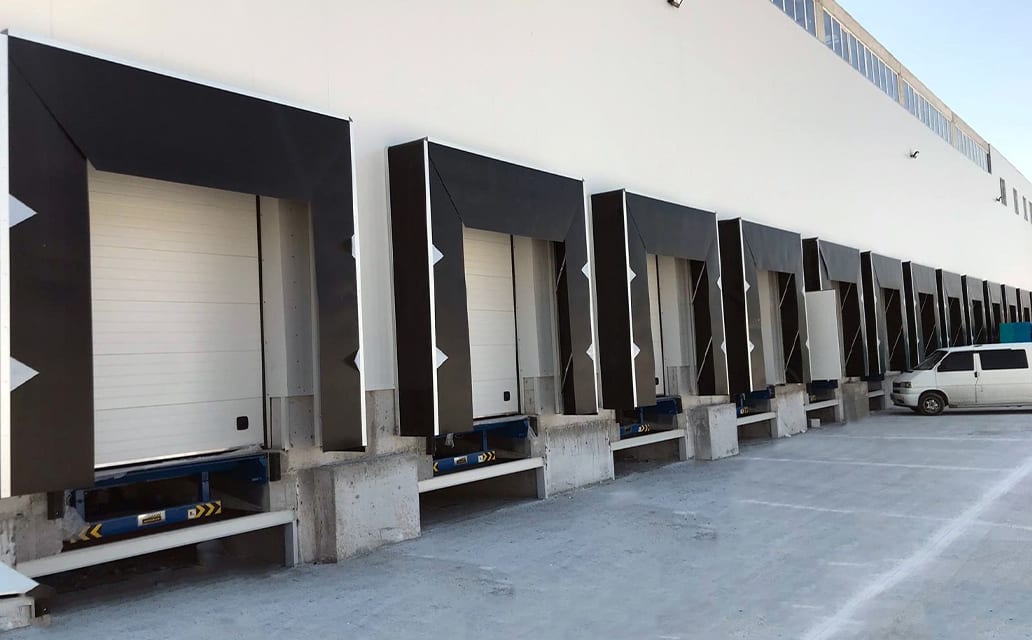

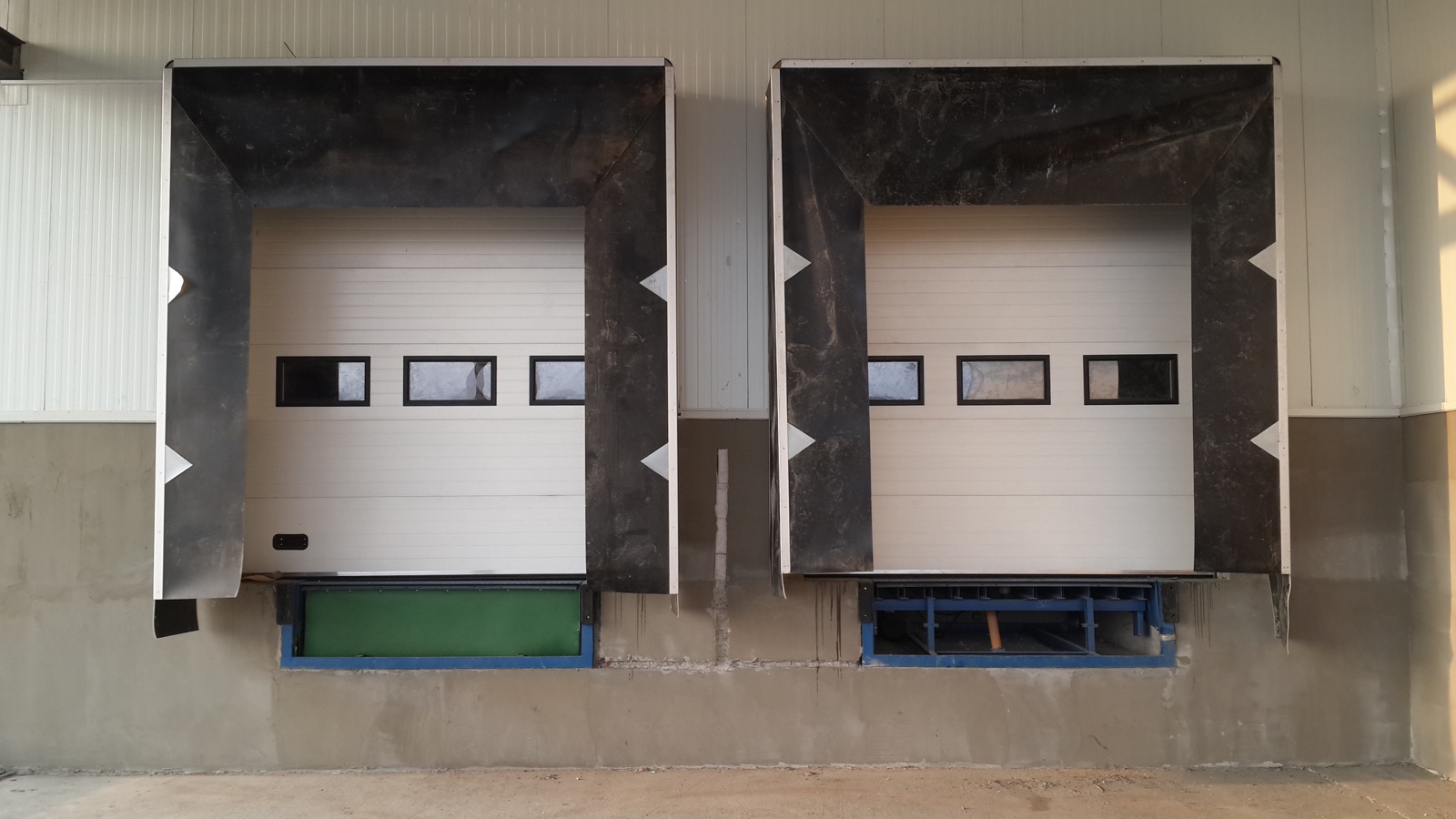

Yükleme körüğü (dock shelter), araç yanaştığında dorsenin çevresinde esnek bir geçiş bölgesi oluşturarak yüklenen ürün ve personelin dış hava koşullarına maruz kalmasını azaltmaya yardımcı olur. Koruma düzeyi araç ölçüsüne, yanaşma biçimine ve saha koşullarına bağlıdır.
NORMDOCK şartnamesi PVC branda için DIN 53352 / 53356 / 75200 gereklerini, çelik iç konstrüksiyonu, alüminyum dış profili ve metal aksamda galvaniz kaplamayı tarif eder. Standart ölçü 3 400 × 3 450 × 620 mm; talep üzerine 4 200 × 4 500 × 1 000 mm sınırına kadar farklı ölçüler belirtilir.
Çalışma prensibi
Esnek PVC perdeler, dış alüminyum profil ve iç çelik yapı araç yanaşmasına göre birlikte çalışır. Üretici şartnamesi körüğün esnek ve katlanabilir olmasını ister; bu, iç alanın dış ortamdan tamamen ayrıldığı anlamına gelmez.
Standart ölçü şartnamede belirtilir; özel saha gereksinimlerinde proje bazlı uyarlama yapılır. Renk kartelasına göre özel renk üretim opsiyonu mevcuttur.
DIN standartları, PVC branda kalitesi
2015 REV03 teknik şartname PVC branda için şu DIN referanslarını ve değerleri listeler; bu metin bağımsız bir sertifika değildir:
- DIN 53352, PVC branda için şartnamede verilen 1 100 DTEX referansı.
- DIN 53356, şartnamede verilen yırtılma ve kırılma dayanımı değerleri.
- DIN 75200, PVC branda tutuşabilirliği için şartname gereği.
Bu değerler teklif edilen branda ve proje dosyasıyla eşleştirilmelidir.
| Şartname alanı | Belirtilen değer | Referans |
|---|---|---|
| DTEX (iplik yoğunluğu) | 1 100 | DIN 53352 |
| Yırtılma dayanımı | 2 188 N | DIN 53356 |
| Kırılma mukavemeti | 2 300 N / 5 cm | DIN 53356 |
| Tutuşabilirlik | Şartname gereği | DIN 75200 |
Yapı detayları
- Dış yüzey, şartnamede belirtilen özel alüminyum profil.
- İç konstrüksiyon, şartnamede belirtilen çelik profil.
- Tüm metal aksam, şartnamede korozyona karşı galvaniz kaplama gereği.
- Köşe birleşimleri, şartnamede belirtilen özel zıvanalar.
- Ön yüzeyde beyaz bantlar, Yük aracının gece körüğe yanaşması için (görünürlük).
Boyut esnekliği
| Boyut | Standart | Maksimum |
|---|---|---|
| Genişlik | 3 400 mm | 4 200 mm |
| Yükseklik | 3 450 mm | 4 500 mm |
| Derinlik | 620 mm | 1 000 mm |
Ara boyutlar proje-bazlı üretilebilir, dorse çevresi ve saha çerçevesi ölçüsü ölçü teyit aşamasında belirlenir.
Tipik kullanım
- Soğuk hava deposu yükleme noktaları, araç, perde ve kapı birleşimi proje kapsamında değerlendirilir.
- Gıda ve ilaç sevkiyat hatları, branda seçimi tesisin hijyen planıyla ayrıca eşleştirilir.
- Otomotiv yan sanayi yükleme alanları, araç çeşitliliğine göre ölçü seçimi yapılır.
- Dış cephe yükleme noktaları, hava etkisi ve yanaşma geometrisi saha incelemesiyle belirlenir.
- Gece kullanılan rıhtımlar, ön yüzeydeki beyaz bantlar yanaşmayı destekler.
Avantajlar
- Dış hava etkisini azaltma, sonuç araç ve rıhtım uyumuna bağlıdır.
- Esnek perde, farklı araç ölçüleri için proje bazında değerlendirilebilir.
- Sistem planlaması, NORMDOCK rampa ile birlikte ölçü ve donanım uyumu doğrulanır.
- Belge kapsamı, DIN referansları üretici şartnamesindeki PVC brandaya aittir.
- Renk seçimi, Standart siyah + opsiyonel renk kartelası ile kurumsal uyum.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Lojistik ve dağıtım merkezi
- Soğuk zincir sevkiyatı
- Gıda ve içecek tesisi
- İlaç deposu
- Perakende dağıtım merkezi
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
Yükleme körüğü ile yükleme rampası arasındaki fark nedir, birlikte mi kullanılır?
Yükleme rampası araç kasası ile rıhtım arasındaki seviye farkını köprüler; körük ise yanaşan aracın dorsesini çevreleyerek yükleme alanının dış hava koşullarına maruz kalmasını azaltmaya yardımcı olur. İki ürün birlikte planlanabilir; ölçü ve bileşen uyumu proje bazında doğrulanır.
-
Körüğün standart ölçüleri nedir, özel ölçü ürettiriyor musunuz?
Standart ölçü 3 400 × 3 450 × 620 mm olup maksimum 4 200 × 4 500 × 1 000 mm'ye kadar üretim mümkündür. Ara ölçüler proje bazlı üretilebilir; dorse çevresi ve saha çerçevesi ölçüleri alınarak araç tipinize uygun çözüm tasarlanır.
-
PVC branda hangi standartlara ve dayanıma sahip, hijyenik tesislerde kullanılabilir mi?
2015 REV03 üretici şartnamesi PVC branda için 3 mm, 900 g/m², 1 100 DTEX, 2 188 N yırtılma ve 2 300 N/5 cm kırılma değerlerini; DIN 53352, DIN 53356 ve DIN 75200 gereklerini listeler. Anti-statik ve leke tutmaz nitelikler de şartname koşuludur, bağımsız ürün sertifikası değildir. Gıda veya ilaç tesisinde uygunluk, tesisin hijyen planı ve teklif edilen malzemeyle ayrıca değerlendirilmelidir.
-
Körük hangi renklerde sunuluyor ve dış hava koşullarına dayanıklı mı?
Şartnamede PVC branda için standart siyah, karteladaki diğer renkler için üretim seçeneği yazılıdır. Dış alüminyum profil, iç çelik yapı ve galvaniz metal aksam tarif edilir. PVC brandanın hava koşullarına dayanımı şartname gereğidir; sahanızdaki rüzgâr ve iklim koşulları ayrıca değerlendirilir. Ön beyaz bantlar gece yanaşmada görünürlüğe yardımcı olur.
