1Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Güç kaynağı 230 VAC 50 Hz
- Motor voltajı 24 VDC
- Motor gücü 120 W
- Kol mekaniği Teleskopik (tek parça uzayan)
- Maks. kanat uzunluğu 4 m
- Maks. kapı ağırlığı 600 kg
Tüm teknik özellikleri görün (9)
Mekanik
| Özellik | Değer |
|---|---|
| Açılma açısı seçenekleri | 90° / 100° / 110° |
| Koruma sınıfı | IP44 |
Kontrol
| Özellik | Değer |
|---|---|
| Kontrol ünitesi | G24 (akü şarj kartı uyumlu) |
Videolar
Kurulum ve destek rehberleri
Videolar, gösterilen model ve kontrol kartı için uygulama örnekleridir. Diğer ürünlerde genel referans olarak değerlendirilebilir; bağlantı ve ayarlarda ilgili modelin güncel teknik kılavuzu esas alınır.
24 V dairesel kanatlı kapılar 8 video
GATE24/G24A kartı, motor ve limit tanıtma; güvenlik ve kumanda bağlantıları.
Videodaki 24 V motor ve GATE24/G24 kartı için referans; 220 V motorlara uygulanmaz.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
G24A kontrol kartının yapısına, bağlantı noktalarına ve ayar elemanlarına genel bakış.
- 5:14 YouTube’da izle
G24A kontrol kartının yapısına, bağlantı noktalarına ve ayar elemanlarına genel bakış.
- 5:04 YouTube’da izle
24 V dairesel kanatlı kapı motorunun GATE24 kontrol ünitesiyle bağlantısını ele alan uygulama.
- 2:21 YouTube’da izle
24 V dairesel kanatlı kapı motorunda açılma ve kapanma sınırlarının tanıtılmasına ilişkin rehber.
- 1:41 YouTube’da izle
Emniyet fotoselinin G24 kontrol kartına bağlantısını gösteren teknik uygulama.
- 0:24 YouTube’da izle
İkaz flaşörünün G24 kontrol kartına bağlantısını ele alan kısa rehber.
- 1:01 YouTube’da izle
Araç algılama loop dedektörünün G24 kontrol kartıyla bağlantısına ilişkin örnek.
- 0:48 YouTube’da izle
Fix Code kumandanın tanıtılması ve kayıtlı kumanda hafızasının silinmesine ilişkin uygulama.
- 1:07 YouTube’da izle
G24 kontrol kartına harici uzaktan kumanda alıcısı bağlanmasını gösteren uygulama.
Genel bakış

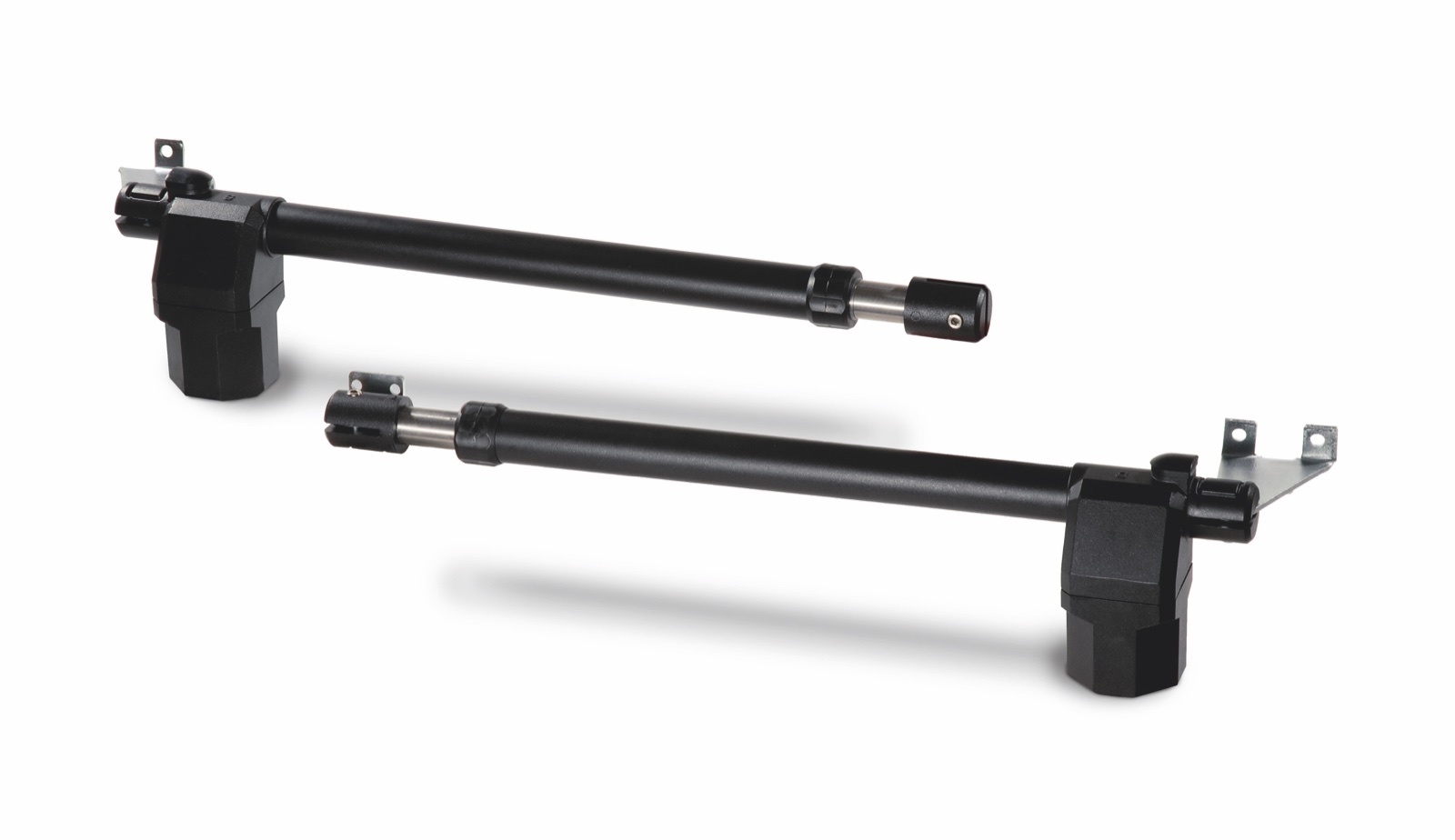

PRINCE 600, PRINCE ailesinin kapasitesini yukarı taşıyan üyedir. PRINCE 24 (= PRINCE 400) ile aynı 120 W motoru ve aynı 1,6 / 2,0 cm/s hız profilini paylaşır; ayrıştığı yer kanat uzunluğu ve kapı ağırlığı kapasitesidir. PRINCE 600, 4 m’ye kadar kanat ve 600 kg’a kadar kapı taşır. Bu yüzden PRINCE 24’ün 3 m kanat / 400 kg standart kapasitesinin üzerine çıkar; daha hızlı değil, daha geniş kanat + daha ağır kapı senaryosunu hedefler.
PRINCE 24 vs PRINCE 600
| Özellik | PRINCE 24 (= PRINCE 400) | PRINCE 600 |
|---|---|---|
| Maks. kanat | 3 m | 4 m |
| Maks. ağırlık | 400 kg | 600 kg |
| Motor gücü | 120 W | 120 W |
| Hız | 1,6 / 2,0 cm/s | 1,6 / 2,0 cm/s |
| Pazar konumu | Standart kapasite | Yüksek kapasite |
| Kol mekaniği | Teleskopik | Teleskopik |
| Kontrol kartı | G24 | G24 |
→ 3 m’ye kadar kanat + 400 kg kapı ihtiyacında PRINCE 24; 4 m’ye kadar geniş kanat + 600 kg ağır kapı ihtiyacında PRINCE 600. İkisi de aynı 120 W motoru, aynı 1,6 / 2,0 cm/s hızı ve aynı G24 kartını kullanır, fark yalnızca kanat ve ağırlık kapasitesidir.
Teleskopik kol mekanizması
Tek parça uzayan kol; kapı kapalıyken kompakt boyutta, açılırken kursunu uzatır. Geniş kanat veya derin payanda mesafesinde artikule (dirsekli) kol çalışmaz, teleskopik mekanizma bu senaryoların standart çözümüdür.
Avantajlar:
- Estetik vurgu, kapı kapalıyken dirsek görünmez
- Derin payanda + dar duvar mesafesinde çalışır
- Tek parça kalın kol, bükülme dirençi yüksek
Bakım gereksinimi:
- Teleskop boğumları 12 ayda 1 sıvı gres ile yağlanır
- Kuru çalışma teleskop yatağı yıpratır
- Aşırı toz ortamlarında 6 ayda 1 bakım önerilir
G24 evrensel kontrol kartı
PRINCE 600, G24 kartı + akü şarj kartı modülü kombinasyonu ile akülü çalışır:
- 24 V 7 Ah akü → ~20-30 aç-kapa elektrik kesintisi tahammülü (ağır kapı için)
- 24 V 12 Ah akü → ~40-60 aç-kapa
- Şarj devresi sürekli akü bağlı durumda hafif şarj akımı sürer
Hedef projeler
- Villa ana giriş ağır metal/dövme demir kapı
- Lüks rezidans çift kanatlı geniş giriş (600 kg toplam)
- Tarihi restorasyon konut ağır ahşap kapı
- Derin payanda gerektiren saha topografisi
- Eko-ev güneş panelli sistem (24 V doğal)
Saha disiplini
- Güç trimpotu kalibrasyonu, G24 T1 trimpotu 600 kg kapı için maksimum ayara çekilir; eksik ayar termik koruma erken çalmasına yol açar.
- Mente menteşe kalitesi, Ağır kapıda paslanmaz çelik bilyalı menteşe zorunlu; sıradan menteşe 600 kg yükü kaldırmaz.
- Çift kanat senkron, İki PRINCE 600 motor G24-MTS modülü ile sürülür; senkron limit ayarı kritik, kanatlar çarpışabilir.
- Periyodik bakım, 12 ayda 1 teleskop boğum yağlama + kol bağlantı sıkma + redüktör kontrolü.
- Yedek akü voltaj testi, 6 ayda 1 akü gerilim ölçümü; 11,5 V altına düşmüşse yenileme zamanı.
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Kurumsal kampüs girişi
- Kurumsal kampüs girişi
- Üretim tesisi bahçesi
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
PRINCE 400 ile PRINCE 600 arasında nasıl seçim yapılır?
İki model de teleskopik kollu ve 120 W motorlu, aynı G24 kontrol ünitesiyle çalışır; fark taşıma sınırlarındadır. PRINCE 400 azami 3 m kanat ve 400 kg, PRINCE 600 azami 4 m kanat ve 600 kg için sınıflandırılmıştır. İki sınır birlikte sağlanmalıdır: 3,5 m uzunluğunda 350 kg'lık bir kanat ağırlık olarak 400 modeline sığsa da uzunluk sınırını aştığı için PRINCE 600 gerektirir. Uzun kanatta moment kolu büyüdüğü için ağırlık tek başına yeterli ölçüt değildir.
-
4 m kanat uzunluğunda dikkat edilmesi gereken başka bir konu var mı?
Motor sınıfı dışında iki nokta öne çıkar. Birincisi rüzgâr yüküdür: dolu sac veya kompozit kaplı 4 m'lik bir kanat açık konumda geniş bir yüzey oluşturur, açık alanlarda bu yük menteşe ve kol üzerinde ek zorlama yaratır; kanat konstrüksiyonu ve menteşe seçimi buna göre yapılmalıdır. İkincisi kanadın kendi sarkmasıdır; uzun kanatta menteşe ekseninden uçtaki düşüş motorun kuvvet ihtiyacını artırır. Elle itildiğinde zorlanan ya da ucu düşen bir kanatta önce mekanik düzeltilmeli, motor sınıfı büyütülerek çözüm aranmamalıdır.
