Teknik şartnameler
1Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Giriş voltajı 230 VAC 50 Hz
- Motor 24 VDC fırçasız
- Motor gücü 190 W
- Kol uzunluğu (Dinamix 4000) 4,25 m
- Kol uzunluğu (Dinamix 5000) 5,25 m
- Açılma süresi (4000) 3,5 – 4 sn
Tüm teknik özellikleri görün (12)
Performans
| Özellik | Değer |
|---|---|
| Açılma süresi (5000) | 3,5 – 5 sn |
Mekanik
| Özellik | Değer |
|---|---|
| Gövde rengi | RAL 7015 gri (yaygın) veya RAL 2004 turuncu, galvaniz toz boya |
| Üst kapak rengi | Beyaz (kırılmalara karşı sert plastik) |
| Koruma sınıfı | IP44 |
| Redüktör | Paslanmaz çelik |
Kontrol
| Özellik | Değer |
|---|---|
| Otomatik kapanma süresi | 5 – 90 sn (ayarlanabilir) |
Videolar
Kurulum ve destek rehberleri
Videolar, gösterilen model ve kontrol kartı için uygulama örnekleridir. Diğer ürünlerde genel referans olarak değerlendirilebilir; bağlantı ve ayarlarda ilgili modelin güncel teknik kılavuzu esas alınır.
DINAMIX bariyerler 8 video
Mekanik ayarlar, G24 kart bağlantısı, fotosel, loop dedektör ve kumanda.
Gösterilen DINAMIX/G24 düzeni için; kol boyu ve mekanik ayarlar model kılavuzuna bağlıdır.
Alkur YouTube kanalının Türkçe video arşivi.
İlgili ürün rehberi
DINAMIX bariyerin mekanik ayarlarını ele alan, montaj ekiplerine yönelik uygulama.
- 2:03 YouTube’da izle
DINAMIX bariyerin mekanik ayarlarını ele alan, montaj ekiplerine yönelik uygulama.
- 4:42 YouTube’da izle
DINAMIX bariyerin G24 kontrol kartıyla bağlantısını ele alan teknik uygulama.
- 5:14 YouTube’da izle
G24A kontrol kartının yapısına, bağlantı noktalarına ve ayar elemanlarına genel bakış.
- 1:41 YouTube’da izle
Emniyet fotoselinin G24 kontrol kartına bağlantısını gösteren teknik uygulama.
- 0:24 YouTube’da izle
İkaz flaşörünün G24 kontrol kartına bağlantısını ele alan kısa rehber.
- 1:01 YouTube’da izle
Araç algılama loop dedektörünün G24 kontrol kartıyla bağlantısına ilişkin örnek.
- 0:48 YouTube’da izle
Fix Code kumandanın tanıtılması ve kayıtlı kumanda hafızasının silinmesine ilişkin uygulama.
- 1:07 YouTube’da izle
G24 kontrol kartına harici uzaktan kumanda alıcısı bağlanmasını gösteren uygulama.
Genel bakış

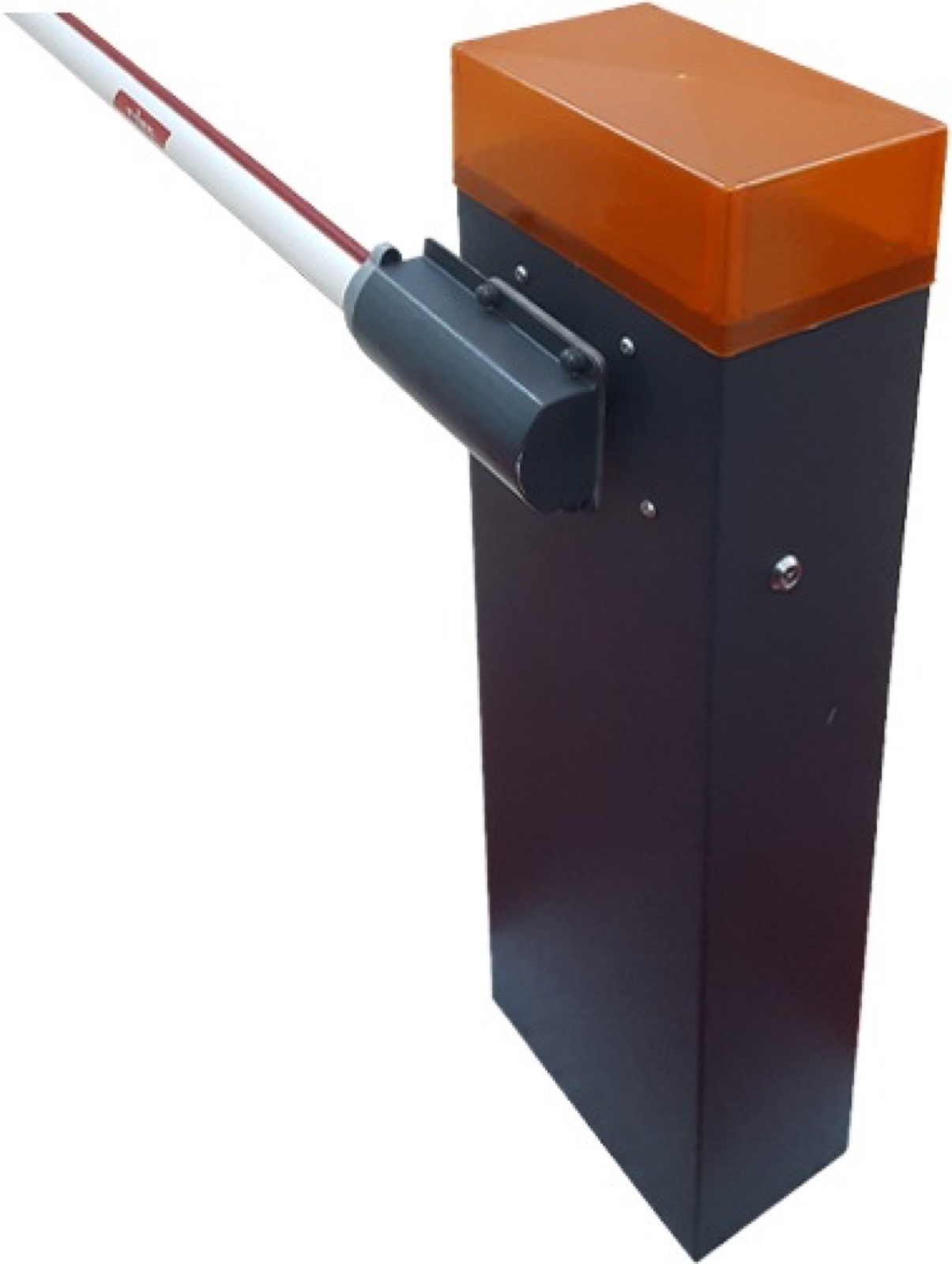

Dinamix 4000 ve 5000; r-tec bariyer ailesinin standart endüstriyel çözümüdür. DinamixBar’ın premium LED bar geçişi olmayan klasik varyant; 4,25 m ve 5,25 m kol uzunluğu ile otopark, fabrika girişi, AVM ve site giriş-çıkışlarında araç akışını kontrol eder. Tüm Dinamix/DinamixBar ailesi ile aynı 230 VAC + 24 VDC + 190 W ortak donanımını kullanır, bayi stok ve servis stratejisi sade kalır.
Dinamix 4000 vs Dinamix 5000
| Özellik | Dinamix 4000 | Dinamix 5000 |
|---|---|---|
| Kol uzunluğu | 4,25 m | 5,25 m |
| Açılma süresi | 3,5 – 4 sn | 3,5 – 5 sn |
| Hedef geçiş genişliği | 3 – 4 m | 4 – 5 m |
| Tipik kullanım | Tek şerit otopark | Geniş şerit + servis girişi |
| Şebeke + motor | 230 V / 24 V / 190 W | Aynı |
→ Standart tek-şerit otopark için Dinamix 4000; geniş şerit (çift araç sırası, servis kamyonu) için Dinamix 5000.
Dinamix vs DinamixBar, fark
| Özellik | Dinamix (bu sayfa) | DinamixBar |
|---|---|---|
| Kol dekorasyonu | Sade beyaz + kırmızı reflektör | LED bar geçişli (premium) |
| Üst kapak | Beyaz sert plastik | RAL 9006 gri estetik |
| Trafik lambası | Opsiyonel ek | Entegre multi-mode |
| Açılma hızı | Standart | %10-12 daha hızlı |
| Hedef pazar | Endüstriyel / maliyet odaklı | Premium / estetik öncelik |
| Profil | Daha kompakt | Premium fiyat |
→ Sade endüstriyel uygulama, maliyet öncelikli proje → Dinamix standart; estetik vurgu, kurumsal giriş, lobby → DinamixBar.
Klasik bariyer mimarisi
Dinamix standart bariyer, galvaniz toz boyalı gövdesiyle RAL 7015 gri veya RAL 2004 turuncu olarak üretilir; üretimin büyük bölümü 7015 gridir. Beyaz sert plastik üst kapakla klasik endüstriyel görünüm sunar. Üst kapakta tek modlu LED flaşör bariyer hareketi sırasında yanıp söner, sürücüye uyarı sinyali. Kol alt fitilinde kırmızı reflektör geceleri farlardan yansır.
Akıllı geçiş entegrasyonu (KGS / OGS)
Tüm Dinamix/DinamixBar ailesinin ortak özelliği. Kontrol kartında bulunan Aç ve Kapat kuru kontakları sayesinde:
- KGS, Kartlı geçiş sistemi (otopark, kapalı site, kurumsal giriş)
- OGS, Otomatik geçiş sistemi (otoyol gişe, parkmetre, plaka okuma)
- Akıllı kart sistemleri, RFID, parmak izi, plaka tanıma kameraları
- Uzaktan kumanda, 433 MHz rolling kod
- Senkronize çift bariyer, Giriş + çıkış paralel tek kart
Emniyet ve devamlılık
- Sıkışma algılama, Kapanmada cisim/araç algıladığında durur ve açılır
- Yavaş başla / yavaş dur, Mekanik aksamı koruyan rampa
- Fotosel + cam sigorta + akım kontrol, Üçlü koruma
- Akü şarj kartı (opsiyonel), Elektrik kesintisinde çalışır
- Elle müdahale, Acil durumda gövde elle açılabilir
Hedef projeler
- AVM ve plaza otopark giriş-çıkışları
- Fabrika ve sanayi tesis giriş kontrolü
- Kapalı site, rezidans ve plaza girişleri
- Lojistik terminal ve kargo dağıtım
- Şehir içi otopark + parkmetre
- Kurumsal kampüs araç kontrolü
Arşiv belge kapsamı
Süresi dolmuş GAC-352/25 Attestation of Conformity, exact model listesinde Dinamix 5000 ve Dinamix 4000 adlarını içerir; belge 13.01.2025–12.01.2026 dönemlidir. Bu kayıt CE uygunluk beyanı veya CE sertifikası değildir, üretim değerlendirmesi bildirmez ve CE uygunluk beyanının üretici tarafından ayrıca tamamlanacağını belirtir.
Süresi dolmuş SATSO / TOBB Yerli Malı kaydı 20221188100199 da BARİYER ürünü için Dinamix 5000 ve Dinamix 4000’i listeler; %100 oranı ve 08.09.2022–08.09.2023 dönemini bildirir. Teklif edilen modelin güncel üretici uygunluk dosyası ve yerli katkı durumu ayrıca doğrulanır.
Saha disiplini
- Kol seviye ayarı, Bariyer kapalı konumda kol yatay (yere paralel) olmalı; eğik konum şarkı + lap aşınmasına yol açar
- Yay denge kontrolü, Kol içindeki yay 6 ayda 1 gerilim kontrolü; gevşek yay açılma anında ağır hareket
- Reflektör temizliği, Kırmızı fitilin yoğun toz/kir altında görünürlüğü düşer; 3 ayda 1 silme
- Periyodik bakım, 12 ayda 1 redüktör + akım kartı + emniyet zinciri kontrolü
- Doğru model seçimi, Geçiş genişliğine göre 4000 vs 5000; çok küçük bariyer ağır kapanma yapar
Hangi sektörlerde kullanılır?
Bu ürün ailesi aşağıdaki sektör ve uygulama alanlarında tercih edilir.
- Kapalı ve açık otopark girişi
- Fabrika araç geçişi
- Site girişi
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
Kol uzunluğu 4,25 m ile 5,25 m arasında nasıl seçilir?
Seçim geçiş genişliğine göre yapılır, ancak kol boyu geçiş genişliğine eşit alınmaz. Bariyer gövdesi şeridin kenarında konumlanır ve kol kapalıyken karşı tarafta bir miktar pay bırakması gerekir; bu pay olmadan kol karşı bordüre ya da ayak desteğine dayanamaz. Tek şeritli standart araç geçişlerinde 4,25 m tipik çözümdür, geniş şeritte veya kamyon geçişinde 5,25 m gerekir. 5,25 m üzerindeki açıklıklarda teleskopik kollu Dinamix 6000 ve 7000 devreye girer.
-
Dinamix ile DinamixBar arasındaki fark nedir?
Mekanik ve motor tarafı ortaktır: 230 V besleme, 24 V DC fırçasız 190 W motor, paslanmaz çelik redüktör, IP44 gövde ve 5 ile 90 saniye arasında ayarlanabilen otomatik kapanma. Fark görünürlük donanımındadır; DinamixBar kol üzerinde LED bar dekoruyla sunulurken Dinamix bu dekoru taşımayan endüstriyel varyanttır. Fabrika ve depo girişlerinde LED bar bir gereklilik değil tercihtir, bu yüzden Dinamix daha ekonomik çözümdür. Otopark ve plaza gibi görünürlüğün öne çıktığı projelerde LED barlı varyant tercih edilir.
