1Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Model, büyük varyant DinamixBar 6000
- Kol uzunluğu, DinamixBar 6000 6,25 m (teleskopik)
- Açılma süresi, DinamixBar 6000 4 – 6 sn
- Model, en büyük varyant DinamixBar 7000
- Kol uzunluğu, DinamixBar 7000 7,25 m (teleskopik)
- Açılma süresi, DinamixBar 7000 4 – 7 sn
Tüm teknik özellikleri görün (16)
Mekanik
| Özellik | Değer |
|---|---|
| Kol tipi | Teleskopik alüminyum |
| Üst kapak rengi | RAL 9006 gri |
| Gövde rengi | RAL 7015 gri (yaygın) veya RAL 2004 turuncu |
| Redüktör | Paslanmaz çelik |
| Koruma sınıfı | IP44 |
Elektrik
| Özellik | Değer |
|---|---|
| Giriş voltajı | 230 VAC 50 Hz |
| Motor | 24 VDC |
| Motor gücü | 190 W |
Kontrol
| Özellik | Değer |
|---|---|
| Otomatik kapanma süresi | 5 – 90 sn analog |
| Kontrol ünitesi | G24 (modüler kart yuvalı) |
Videolar
Kurulum ve destek rehberleri
Videolar, gösterilen model ve kontrol kartı için uygulama örnekleridir. Diğer ürünlerde genel referans olarak değerlendirilebilir; bağlantı ve ayarlarda ilgili modelin güncel teknik kılavuzu esas alınır.
G24 / G24A kontrol kartı 6 video
Kart tanıtımı ve farklı uygulamalarda kullanılan emniyet/erişim aksesuarları.
Aynı kart ailesi farklı motorlarda kullanılabilir; çalışma modu ve terminal bağlantıları ayrıca doğrulanır.
Alkur YouTube kanalının Türkçe video arşivi.
Sistem / kart referansı
G24A kontrol kartının yapısına, bağlantı noktalarına ve ayar elemanlarına genel bakış.
- 5:14 YouTube’da izle
G24A kontrol kartının yapısına, bağlantı noktalarına ve ayar elemanlarına genel bakış.
- 1:41 YouTube’da izle
Emniyet fotoselinin G24 kontrol kartına bağlantısını gösteren teknik uygulama.
- 0:24 YouTube’da izle
İkaz flaşörünün G24 kontrol kartına bağlantısını ele alan kısa rehber.
- 1:07 YouTube’da izle
G24 kontrol kartına harici uzaktan kumanda alıcısı bağlanmasını gösteren uygulama.
- 0:48 YouTube’da izle
Fix Code kumandanın tanıtılması ve kayıtlı kumanda hafızasının silinmesine ilişkin uygulama.
- 1:01 YouTube’da izle
Araç algılama loop dedektörünün G24 kontrol kartıyla bağlantısına ilişkin örnek.
Genel bakış

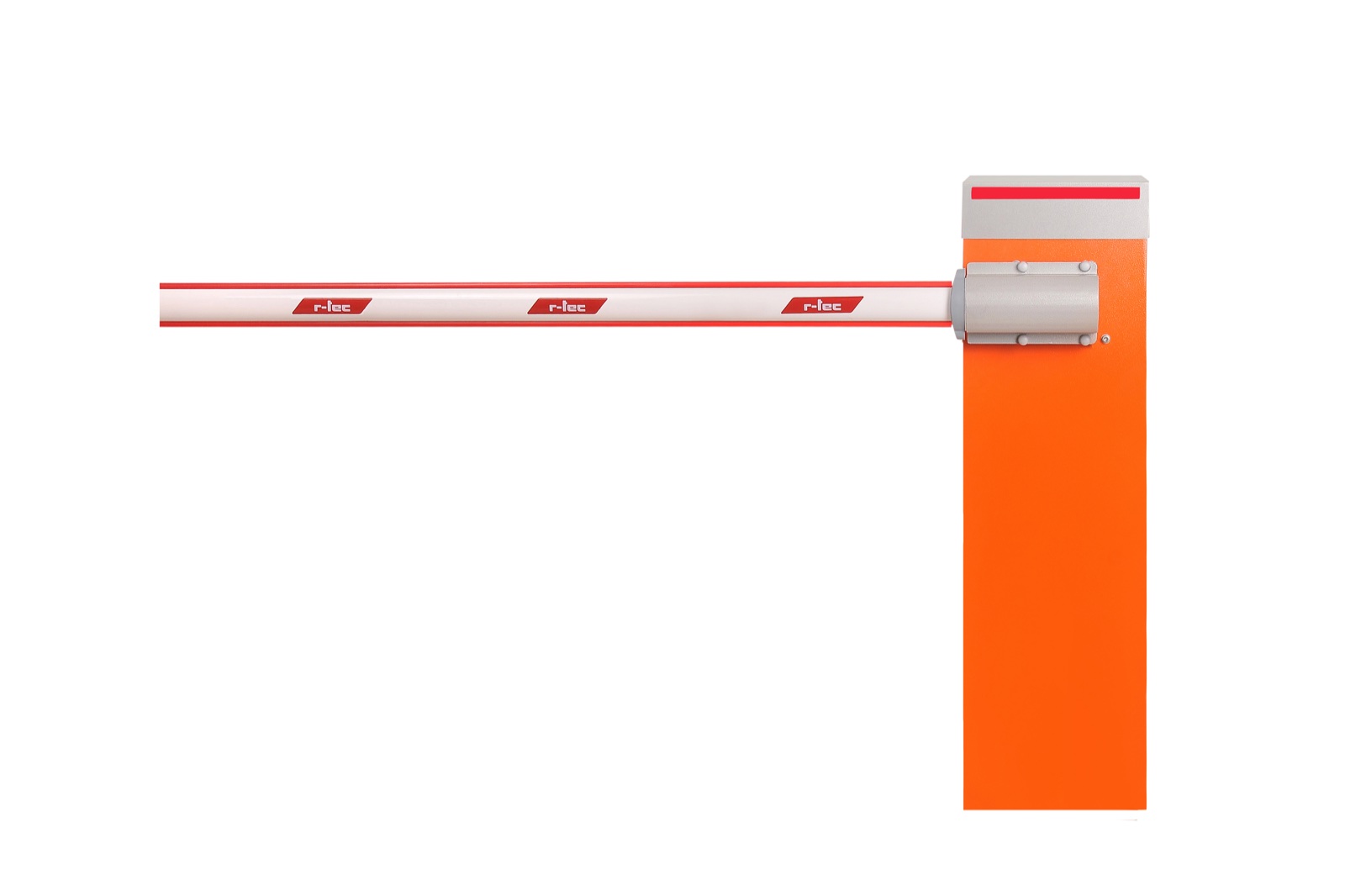

DinamixBar 6000 ve 7000; 6,25 m ile 7,25 m teleskopik kol uzunluğunda yüksek segment premium bariyer çiftidir. Tek şerit geçişin yeterli olmadığı çift şerit girişler, geniş giriş kapıları, otoyol gişe ve özel yol kontrol noktaları için tasarlanmıştır. Standart Dinamix 6000–7000 ile aynı mekanik altyapıyı paylaşır; kol alt fitili 24 V şerit LED ve üst kapakta multi-mode trafik lambası ile premium görsel donanım sunar.
Teleskopik kol, ne anlama gelir?
7 metrelik düz alüminyum kol; nakliye, depo ve saha dengelemesinde ciddi zorluk yaratır. Teleskopik versiyon; bariyer gövdesinde 6 metrelik temel kol + montaj sırasında uzatılıp kilitlenen 1,25 metrelik ek ile 7,25 metre toplam uzunluğa ulaşır (6000 modelde aynı yapı 6,25 m’ye uzanır). Faydaları:
- Kompakt nakliye: Standart 6 metrelik kasa-paletle gönderim.
- Esnek montaj: Saha şartlarına göre kol uzunluğu ince ayarı.
- Servis kolaylığı: Hasarlı uzatma kısmının ayrı yedek parça değişimi.
Görsel ve aydınlatma sistemi
24 V kol alt LED + multi-mode üst kapak (kırmızı/yeşil): Açılma ve kapanma hareketlerinde kırmızı LED, kol tam açık + otomatik kapanma bekleme süresi boyunca yeşil LED yanar. Geniş açıklıklı geçişlerde araç sürücüsü için uzaktan görünür durum bildirimi sağlar, ayrı trafik lambası bağlamaya gerek kalmaz.
Akıllı geçiş ve operasyon
Geniş açıklıklı uygulamalarda genellikle aşağıdaki sistemler birlikte kurgulanır:
- OGS (otomatik geçiş), Otoyol gişe ve özel yol kontrolünde plaka okuma + bariyer entegrasyonu.
- Senkronize çift bariyer, Otoyol giriş ve çıkış kanalında iki bariyer tek karttan paralel kontrol.
- Akıllı kart + RFID + plaka tanıma, Endüstriyel tesis ana girişlerinde çoklu erişim yöntemi.
- Trafik lambası ek modülü, Bariyer öncesi 10-30 m’de stop/go sinyali (yüksek hızlı yaklaşımda emniyet).
- Akü şarj kartı (opsiyonel), Elektrik kesintisinde geçiş devamlılığı (havaalanı, hastane, lojistik için kritik).
Emniyet
- Sıkışma algılama: Geniş açıklıkta da sıkışma hassasiyeti ayarlanabilir; cisim algılandığında bariyer hemen ters yöne döner.
- Hız kontrolü: Geniş açıklıkta sert iniş riski büyük; yavaş başla / yavaş dur + kapanma sonu yumuşatma standarttır.
- Çakar ikaz lambası: İsteğe bağlı çakar lamba ile yaklaşım sinyali güçlendirilir.
- Cam sigorta + akım kontrol: Aşırı yük durumunda kart ve motor üçlü koruma altındadır.
- Elle müdahale: Elektrik kesintisinde bariyer kolu elle açılabilir.
Hedef projeler
- Çift şerit fabrika ana giriş-çıkışı
- Otoyol gişeleri ve özel yol kontrol noktaları
- Geniş giriş kapılı kurumsal kampüs ve havaalanı
- Lojistik terminali tır geçişleri (4 m’den geniş)
- Liman ve organize sanayi bölgesi giriş kontrol noktaları
Arşiv belge kapsamı
Süresi dolmuş GAC-352/25 Attestation of Conformity, exact model listesinde DinamixBar 7000 ve DinamixBar 6000 adlarını içerir; belge 13.01.2025–12.01.2026 dönemlidir. Bu kayıt CE uygunluk beyanı veya CE sertifikası değildir, üretim değerlendirmesi bildirmez ve CE uygunluk beyanının üretici tarafından ayrıca tamamlanacağını belirtir.
Süresi dolmuş SATSO / TOBB Yerli Malı kaydı 20221188100199, BARİYER ürünü için Dinamix Bar 6000 modelini listeler; DinamixBar 7000 bu kayıtta yer almaz. Kayıt %100 oranı ve 08.09.2022–08.09.2023 dönemini bildirir. Teklif edilen modelin güncel üretici uygunluk dosyası ve yerli katkı durumu ayrıca doğrulanır.
Model notları
Uzun kollu uygulamalarda mekanik hard-stop ve elektriksel limit birlikte kontrol edilmelidir. Teleskopik kolun uzatma noktasındaki kilit vidaları her bakım döngüsünde sıkılığı kontrol edilmelidir; gevşeyen kilit titreşim sonucu uzatmanın oynamasına ve LED fitili kablo yorgunluğuna yol açabilir. Hız ve frenleme ayarları teknik PDF’deki tork tablosuna göre saha denemesinde yapılır.
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
-
DinamixBar LED bar kısmen veya tamamen yanmıyor
Olası sebepler: LED besleme kablosu kopması veya gevşeme, LED bar sigortası atması, kontrolör arızası, LED segment yıpranması (uzun süre yoğun kullanım). İlk müdahale: bariyer kolunun açma/kapama döngüsünde LED bar segmentlerinin hareketini gözlemleyin (tüm bar mı, tek segment mi sönük), kontrol kartı üzerindeki LED besleme klemensini ve sigortayı görsel kontrol edin. LED bar bütününde değişim üretici onaylı set ile yapılmalıdır; eşdeğer LED şerit voltaj veya frekans uyumsuzluğu nedeniyle kontrol kartını etkileyebilir.
