Öne çıkan teknik özellikler
Bu ürünün en kritik teknik parametreleri.
- Giriş voltajı230VAC 50 Hz
- Motor24VDC
- Motor gücü190W
- Kol uzunluğu (model bazlı)3,25 – 7,25m
- Açılma süresi (model bazlı)3 – 7sn
- Gövde rengiRAL 2004 (turuncu)
Tüm teknik özellikleri görün (11)
Mekanik
| Özellik | Değer |
|---|---|
| Üst kapak rengi | Beyaz / RAL 9006 gri / siyah |
| Koruma sınıfı | IP44 |
| Redüktör | Paslanmaz çelik |
Kontrol
| Özellik | Değer |
|---|---|
| Senkronize çift bariyer | Var |
| Otomatik kapanma süresi | 5 – 90sn |
Genel bakış
r-tec bariyer sistemleri; otopark, fabrika girişi, lojistik terminal, AVM ve site giriş-çıkışlarında araç akışını kontrol etmek için kullanılır. Üç ürün ailesi dokuz model halinde sunulur: standart Dinamix, LED bar geçişli premium DinamixBar ve duvar montajlı DinamixBar WM 3000. Tüm modeller 230 VAC giriş + 24 VDC fırçasız motor + 190 W gücü paylaşır; farkı kol uzunluğu (3,25 m’den 7,25 m’ye), açılma süresi ve görsel donanım belirler.
Aile karşılaştırması

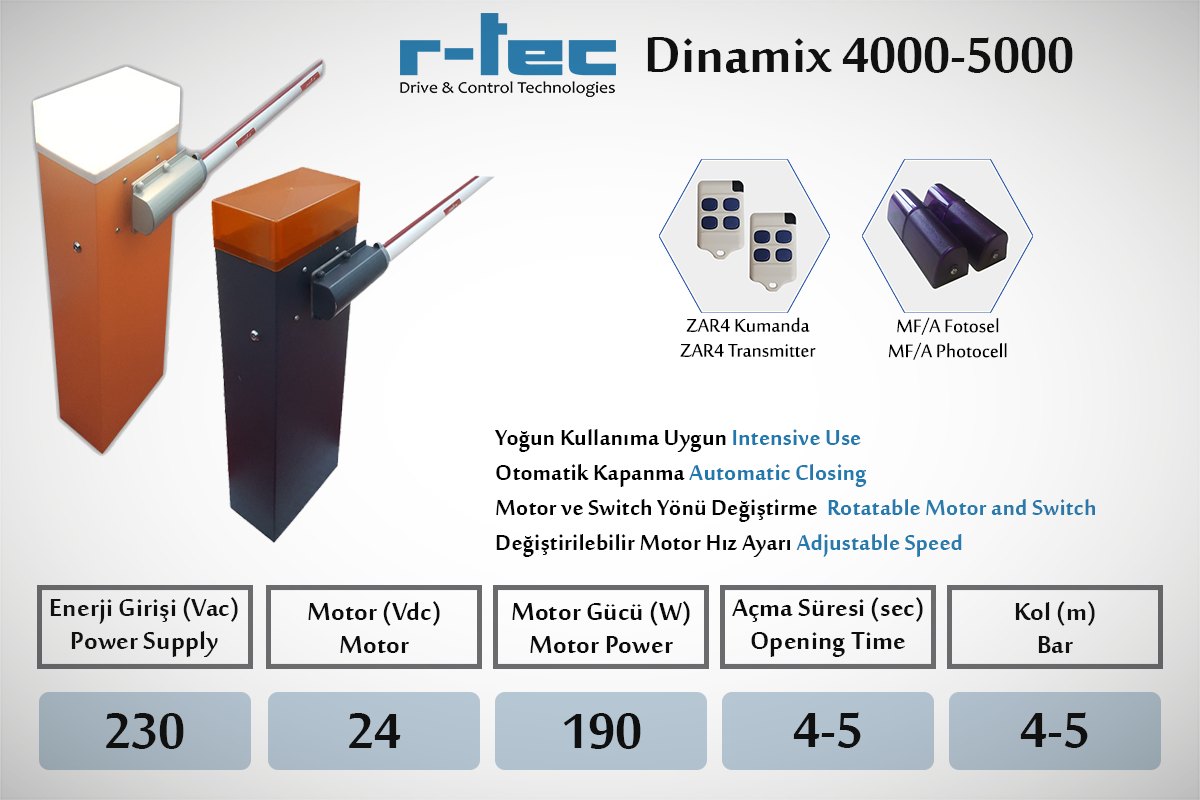

Dinamix serisi (4000 / 5000 / 6000 / 7000) — Endüstriyel bariyer çözümünün standart hattıdır. Üst kapakta tek modlu flaşör, RAL 2004 turuncu gövde + beyaz sert plastik üst kapak. Yoğun kullanıma uygun, uzun ömürlü paslanmaz çelik redüktör.

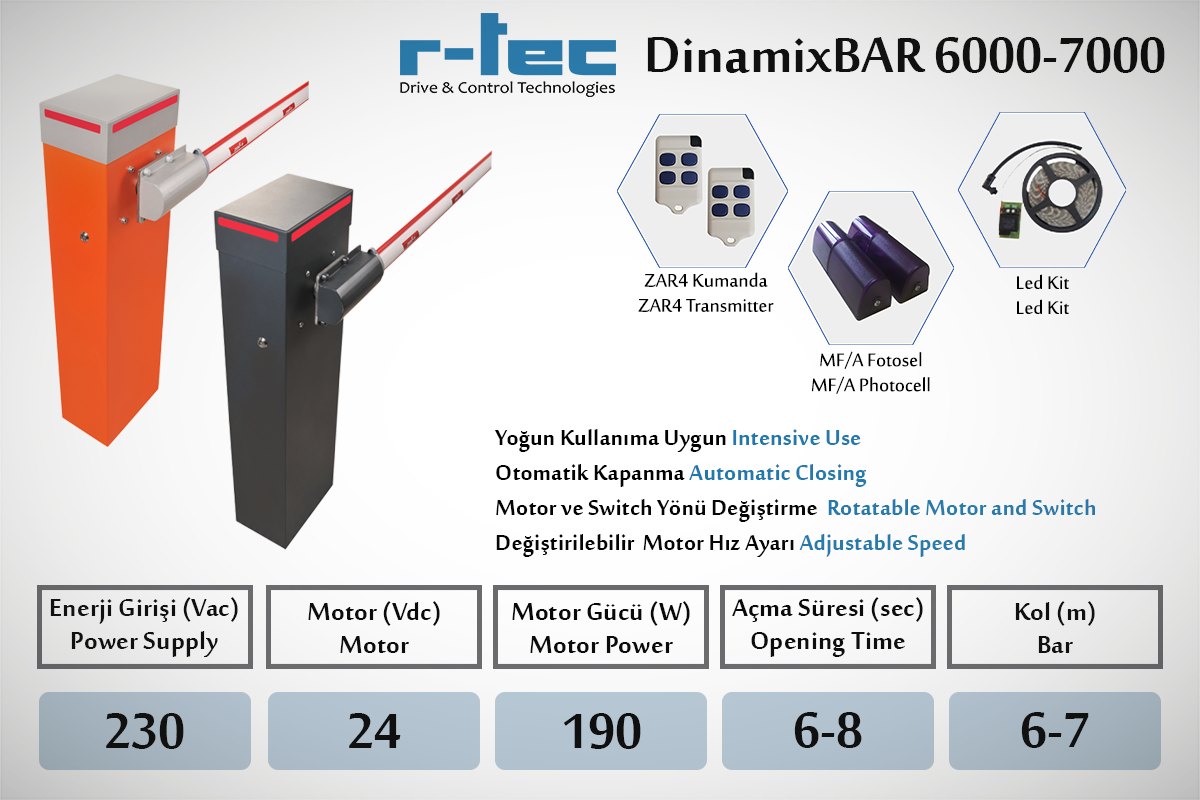

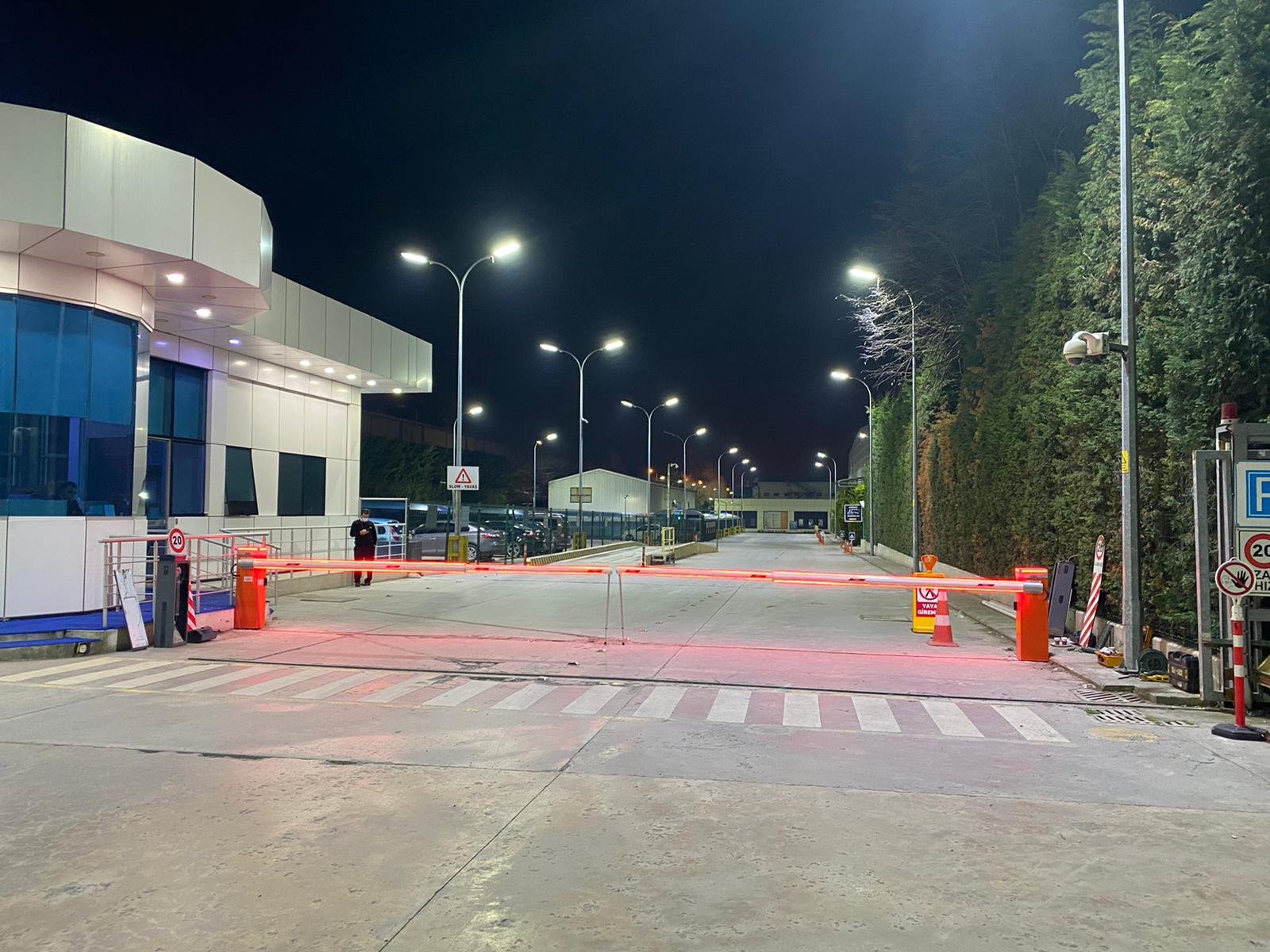

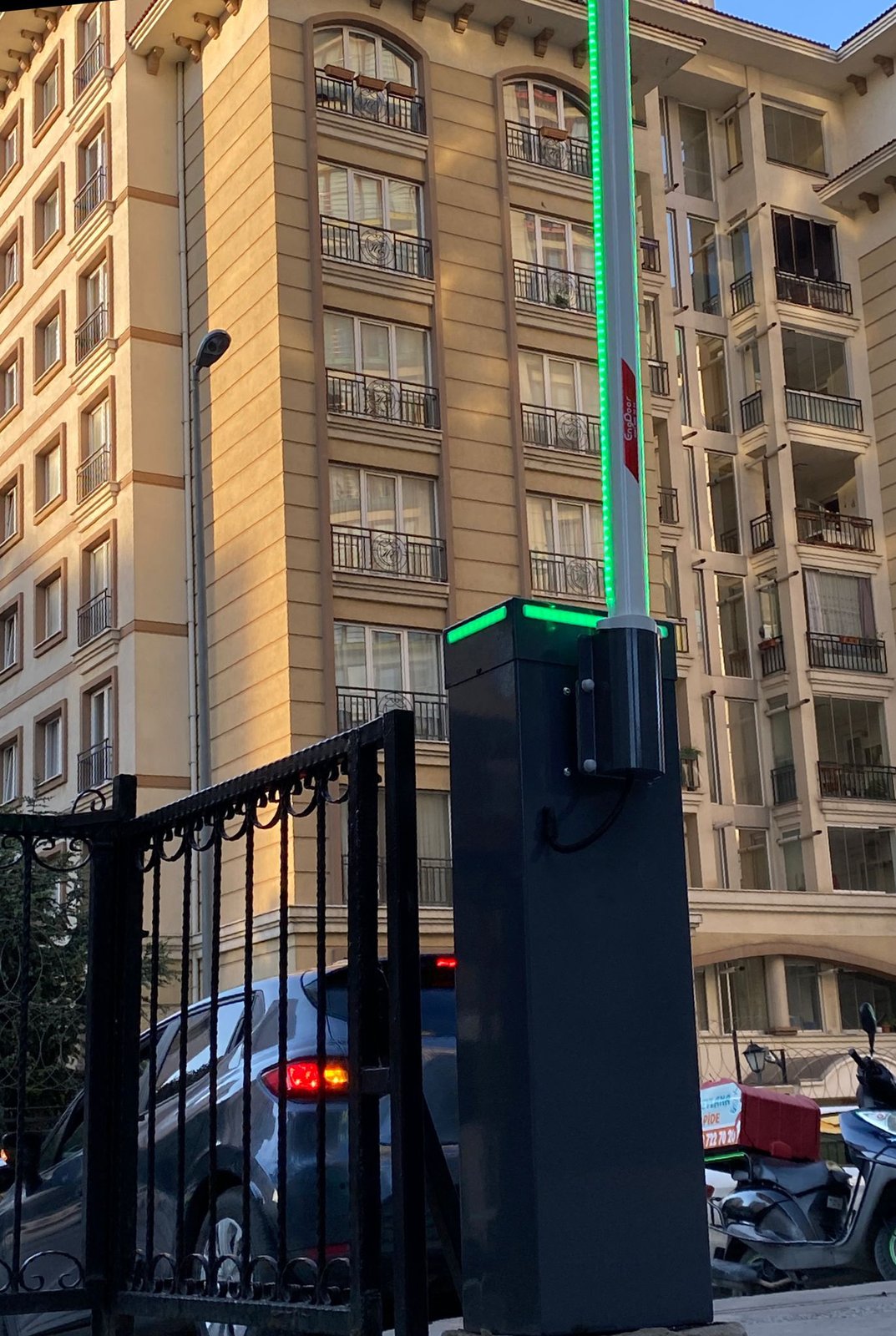

DinamixBar serisi (4000 / 5000 / 6000 / 7000) — Premium varyant. Kol alt fitilinde 24 V şerit LED + üst kapakta kırmızı/yeşil multi-mode trafik lambası entegrasyonu. RAL 9006 gri üst kapak ile estetik vurgu. Standart Dinamix’e göre %10–12 daha hızlı açılma (3,5–5 sn aralığı).

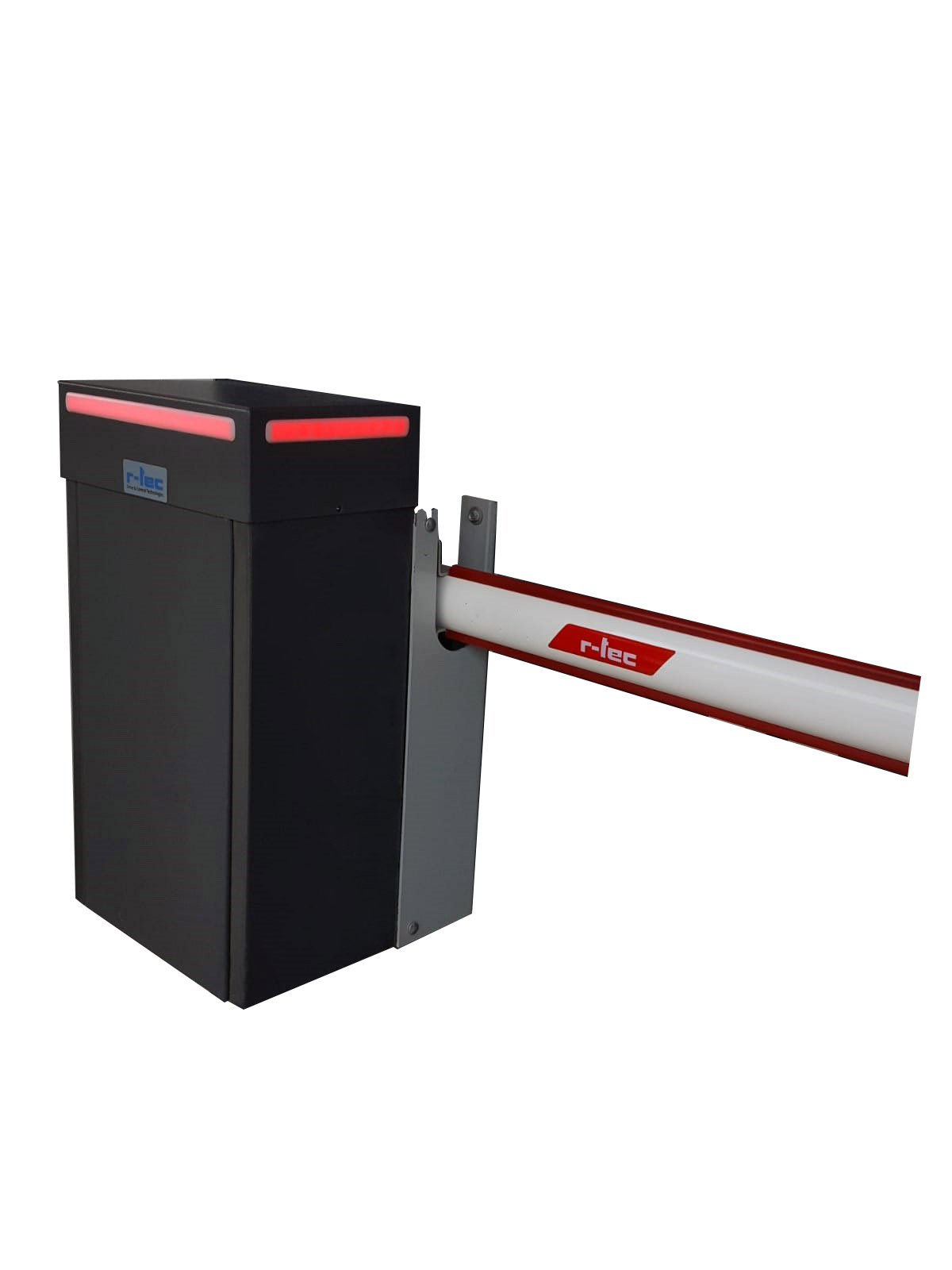

DinamixBar WM 3000 — Duvar montajlı (Wall Mount) tek varyant. Sütun gerektirmez; bariyer kolu duvardan yatay olarak çıkar. Dar girişler, yan koridor uygulamaları ve estetik öncelikli iç mekânlar için. Aynı zamanda yana kayar bahçe kapısı motoru olarak da konumlandırılabilir (G24 kontrol kartı multi-product platformu).

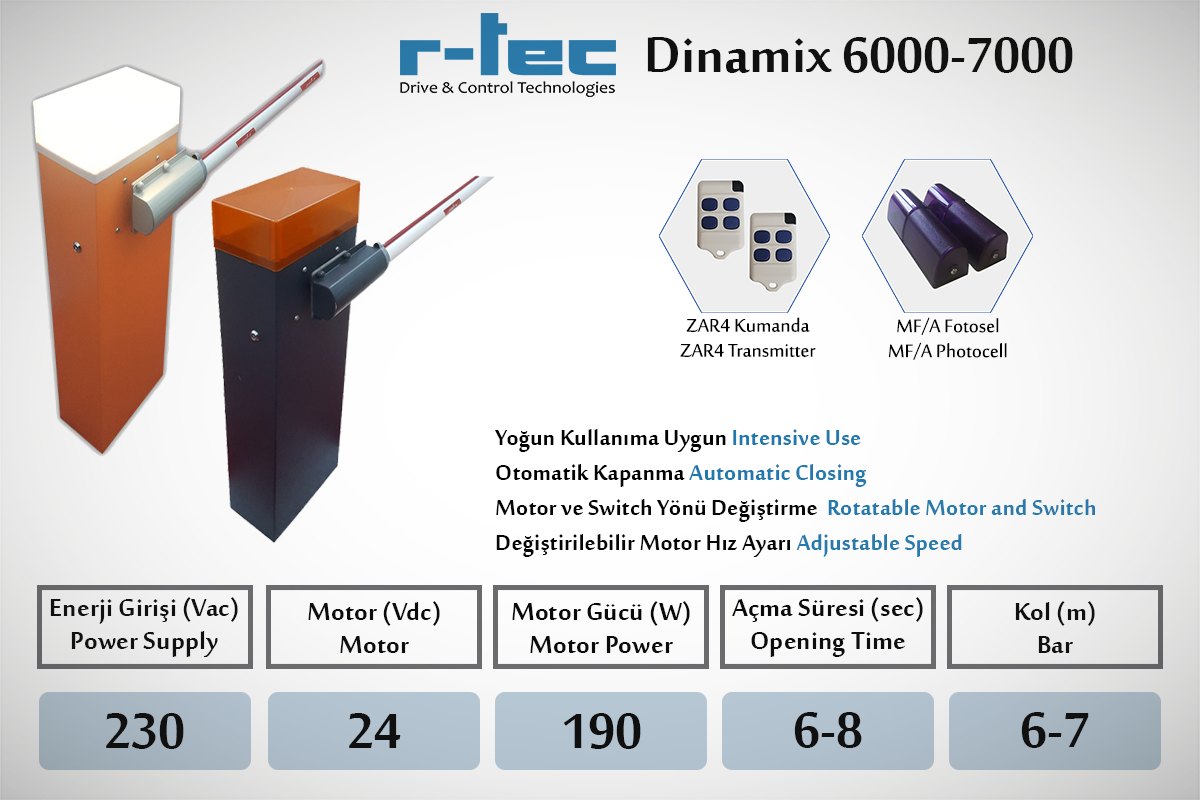

Teleskopik kol (6 ve 7 metre varyantlar)
Dinamix 6000–7000 ve DinamixBar 6000–7000 modellerinde kol teleskopiktir. Statik 7 metre tek parça kol, depo + nakliye + saha dengelemesinde ciddi zorluk yaratır; teleskopik versiyon montaj sırasında uzatılıp kilitlenir. Tam kol uzunluğunda 1,25 m ek (örn. 7,25 m gerçek = 6 m’lik bariyer + 1,25 m uzatma) standart uygulamadır.
Akıllı geçiş entegrasyonu (KGS / OGS)
Kontrol kartında bulunan Aç ve Kapat kuru kontakları sayesinde aşağıdaki sistemlerle birlikte çalışır:
- KGS — Kartlı geçiş sistemi (otopark, kapalı site, kurumsal giriş).
- OGS — Otomatik geçiş sistemi (otoyol gişe, parkmetre, plaka okuma).
- Akıllı kart sistemleri — RFID, parmak izi okuyucu, plaka tanıma kameraları.
- Uzaktan kumanda — 433 MHz rolling kod alıcı (standart mod 2.000 kopya, ortak mod 240.000 kopya).

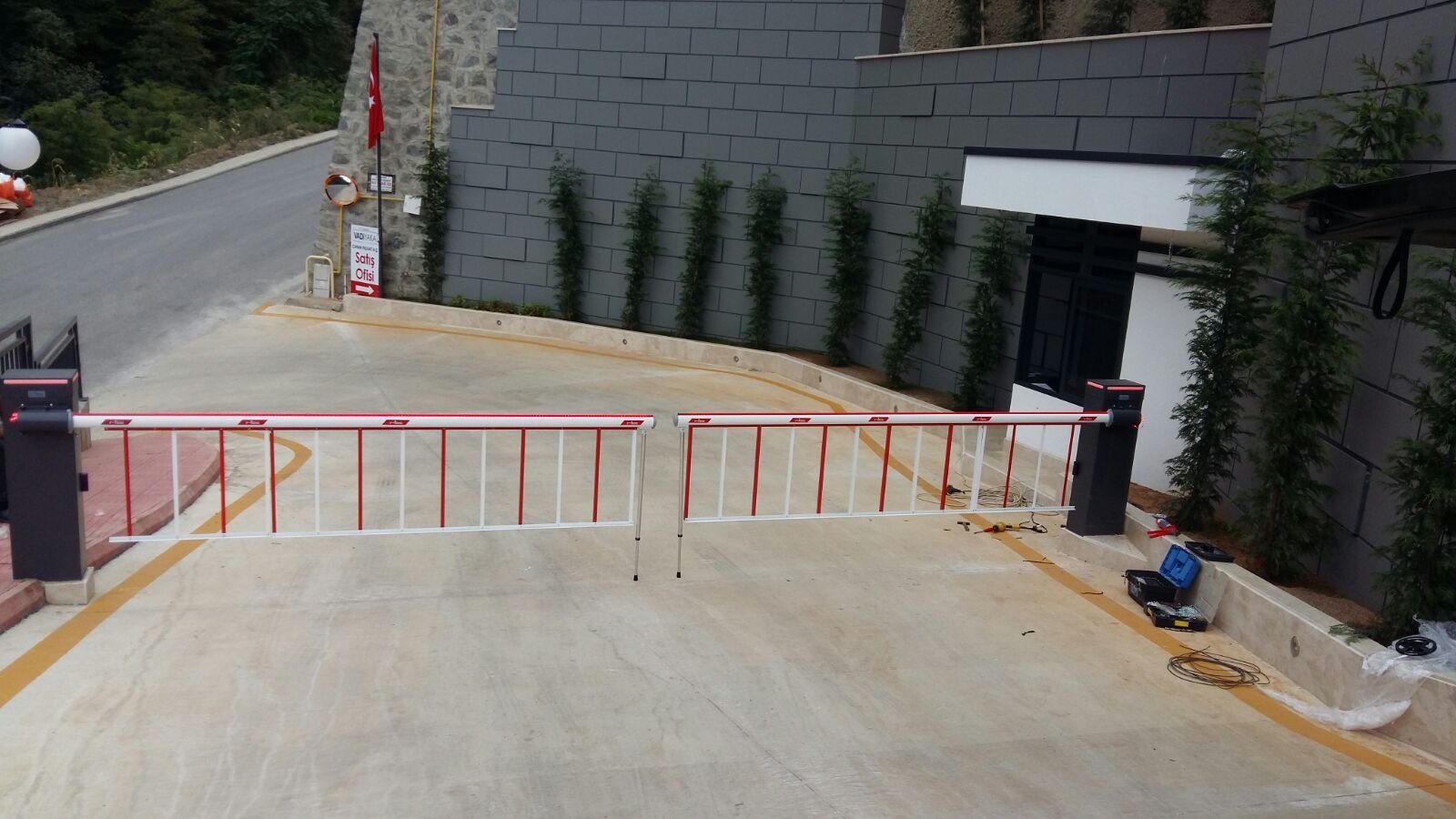

- Senkronize çift bariyer — Otoyol giriş + çıkış paralel iki bariyer tek kart üzerinden senkronize edilir.
Emniyet ve devamlılık
- Sıkışma algılama: Kapanma yönünde cisim/aracı algıladığında bariyer durur ve açılma yönüne döner. Açılma yönünde algılama anında bariyer kolu durur.
- Yavaş başla / yavaş dur: Sert çarpmalara karşı korumalı, mekanik aksamın ömrünü uzatır.
- Fotosel + cam sigorta + akım kontrol devresi: Üçlü koruma motoru ve kartı aşırı yüklerden korur.
- Akü şarj kartı (opsiyonel): Elektrik kesintilerinde geçiş kontrolü kesintisiz devam eder. Lojistik terminalleri, hastane otopark ve havaalanı uygulamaları için kritik.
- Elle müdahale: Bariyer gövdesi elektrik kesintisinde elle kolu açma için donatılmıştır.
Sertifika ve uygunluk
r-tec bariyer ailesinin dokuz modeli (Dinamix 4000–7000 + DinamixBar 4000–7000 + DinamixBar WM 3000), Global Certification Network (GCN Turk) tarafından düzenlenen CE GAC-352/23 uygunluk beyanı kapsamındadır. Belge; 2014/30/EU EMC Direktifi ve 2006/42/EC Makine Emniyeti Direktifi’ne uygunluğu, IP44 koruma sınıfı ile birlikte teyit eder. Test raporları TS EN 61000 ailesi (EMC), TS EN 55011 (endüstriyel RF emisyonu) ve TS EN 60204-1 (makine elektriksel güvenliği) standartları temelinde hazırlanmıştır.
Hedef projeler
- AVM ve plaza otoparkları
- Lojistik terminalleri ve kargo dağıtım merkezleri
- Fabrika ve sanayi tesis giriş-çıkışları
- Kapalı site, rezidans ve plaza girişleri
- Otoyol gişe ve özel yol kontrol noktaları
- Havaalanı, hastane ve diğer 7/24 operasyon noktaları (akü şarj kartı ile)
Doğru modeli seçmek
Kol uzunluğu açıklığa göre seçilir: 4 m’ye kadar tek şeritli geçişlerde Dinamix 4000 veya DinamixBar 4000, 5–6 m geniş şeritlerde 5000 ya da 6000 (teleskopik), tam çift şerit veya araç+yaya kombinasyonunda 7000 önerilir. Estetik vurgusu yüksek projelerde (lobby, kurumsal giriş) DinamixBar ailesi LED bar geçişi ile öne çıkar; standart endüstriyel uygulamalarda Dinamix sade görünüm sunar. Sütun montajına yer olmayan dar geçişlerde WM 3000 duvardan kontrol sağlar. Detaylı saha keşfi ve teklif için bayilerimize ulaşabilirsiniz.
Sıkça sorulan sorular
Bu ürünle ilgili en sık karşılaştığımız soru ve yanıtları aşağıda derledik.
r-tec DINAMIX 4/5/6/7 ve DinamixBar arasındaki fark nedir?
DINAMIX 4/5/6/7; sırasıyla 4 m, 5 m, 6 m ve 7 m kol uzunluğu ile farklı şerit genişlikleri için tasarlanmış bariyer ailesidir. Hepsi ortak 230 V besleme, 24 V kumanda ve ~190 W motor gücüyle çalışır. DinamixBar 4/5/6/7; aynı uzunluk yelpazesini koruyarak kol üzerine entegre LED bar ekler — gece görünürlüğü ve premium gösterim isteyen otopark ve site girişlerinde tercih edilir. WM 3000; duvar montajlı kompakt varyant olarak ailenin tamamlayıcısıdır. Tüm aile için CE belgesi GCN-352/23 (2023) altında, r-tec markası kapsamındadır.
Bariyer kolu uzunluğu (3-7 m) projeye göre nasıl seçilir?
Önce kapatılacak şerit genişliği ölçülür ve yaklaşık %10-15 toleransla bariyer kolu uzunluğu belirlenir; örneğin 4,5 m tek şerit için DINAMIX 5 (5 m kol) uygundur. Çift şeritli giriş veya geniş park girişlerinde 6-7 m kollu modeller (DINAMIX 6/7 veya DinamixBar 6/7) önerilir. Saat başına açma/kapama sayısı (cycle/saat) yüksek tesislerde motor sınıfı ve mekanik yıpranma sınırı da kontrol edilir. Yoğun trafik için induction loop dedektör ve karşı şeritte güvenlik fotoseli birlikte planlanır.
DINAMIX bariyer kolu kalkmıyor
Olası sebepler: ana sigorta atması, kumanda veya manuel buton bağlantısı kopmuş, motor termal koruma aktif (yoğun kullanım sonrası), induction loop dedektörü sürekli araç algılıyor (kapanma engeli), motor kuplajı veya kayışı kopması. İlk müdahale: pano sigortasını kontrol edin, manuel butonun kart üzerindeki klemensine bağlı olduğunu doğrulayın, induction loop varsa şerit boyunca metal parça (palet, plaka) olup olmadığını kontrol edin. Kayış kopması yetkili servis konusudur; mekanik açma için manuel kilit anahtarının kullanımı modelin kılavuzunda tariflidir.
